EINBAU
5.1
EINBAU IN EINE FRONTPLATTE
Der Muldendrucker GPT-4454 lässt sich mit zwei Schrauben in einen einfach
herzustellenden Ausschnitt einer bis zu 4 mm dicken Frontplatte einbauen.
Die Auflagefläche ist plan. Ringsum hat die Einbaumulde einen kleinen, 1 mm
breiten Kragen, der den zwischen Gehäusewand und Mulde entstehenden Spalt
berdeckt. Die Mulde wird von aussen in den Ausschnitt gesteckt und lässt sich
ü
dann leicht mit 2xM3 Schrauben an den beiden Laschen (Bohrungen M3 ) anschrauben.

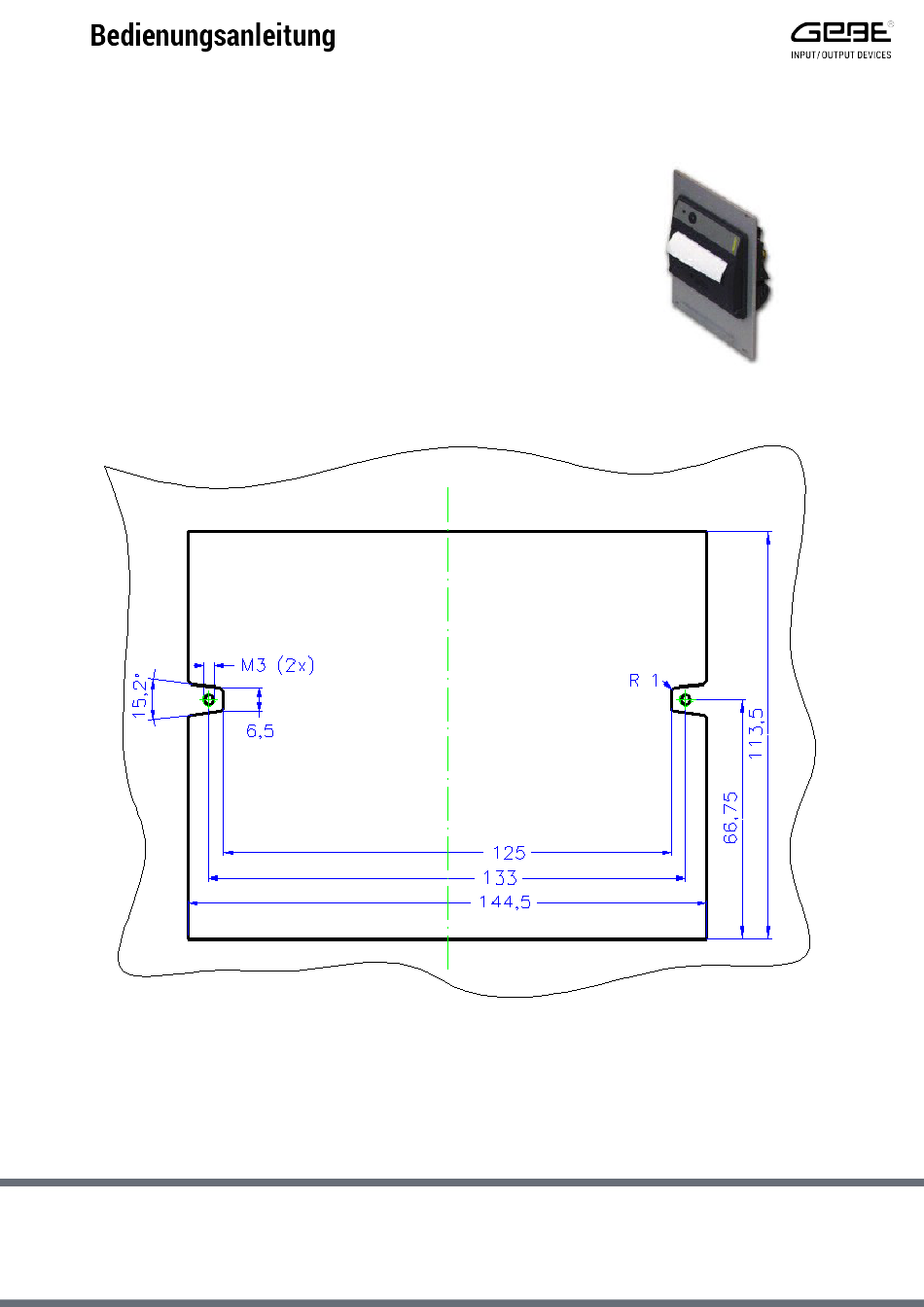

Zeichnung 4: Abmessungen Frontplatten-Einbau
