4 Einbaumöglichkeiten
4.1 Einbau in eine Frontplatte
Der Muldendrucker GPT-4352 lässt sich mit zwei Schrauben in einen einfach herzu-
stellenden Ausschnitt einer bis zu 4 mm dicken Frontplatte einbauen. Die Auflageflä-
che ist plan. Ringsum hat die Einbaumulde einen kleinen, 1 mm breiten Kragen, der
den zwischen Gehäusewand und Mulde entstehenden Spalt überdeckt.
Die Mulde wird von außen in den Ausschnitt gesteckt und läßt sich dann leicht an
zwei Laschen anschrauben.
Die zwei Bohrungen mit 2,8 mm Durchmesser erlauben den Einsatz von M2,5
Schrauben.
4.3 Einbaubeispiele und Anwendungen

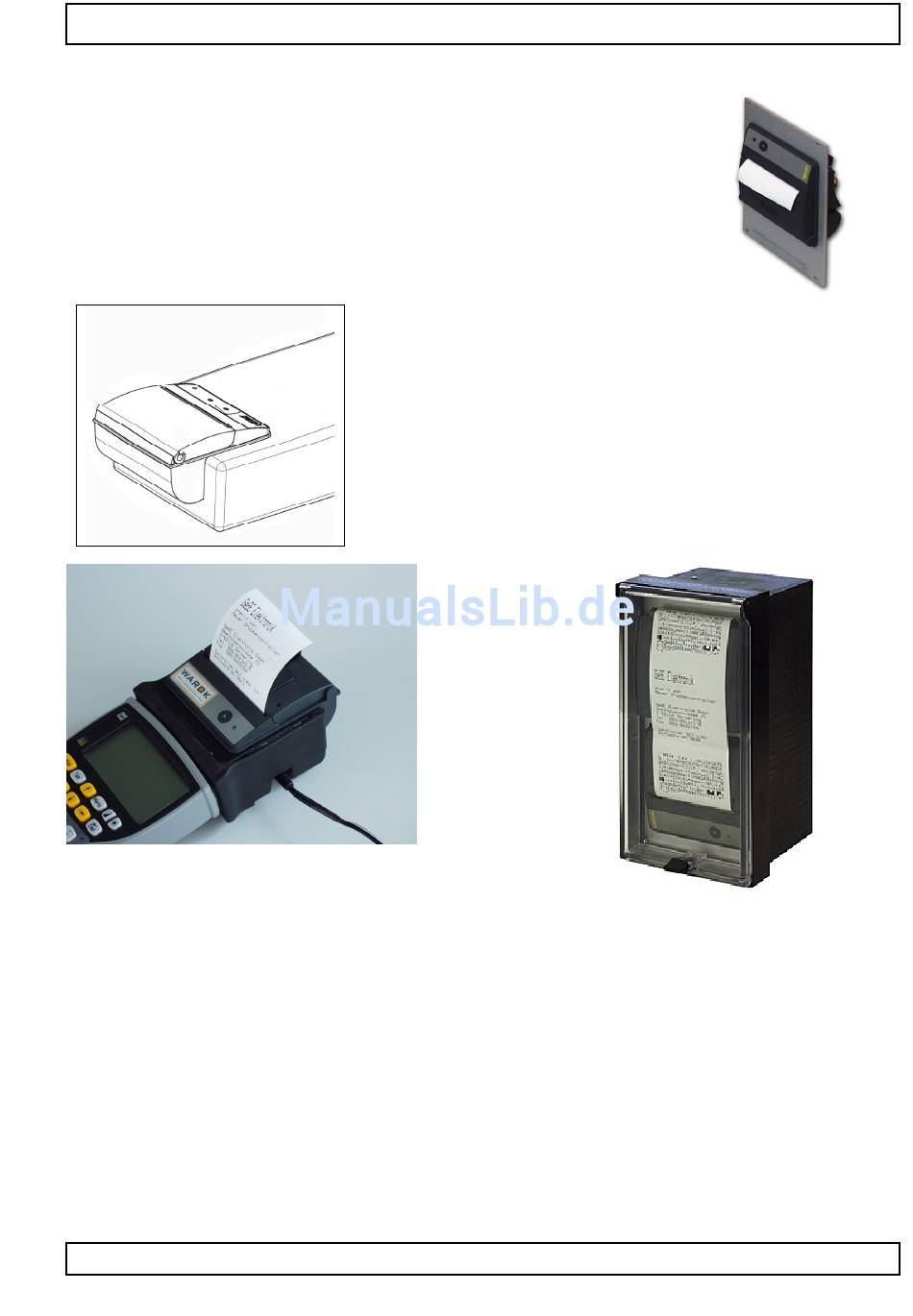

Wie die Bilder zeigen, sind die Einbaumöglichkeiten beinahe unbegrenzt.
Der Vorteil der kompakten Thermodruckereinbaumulde besteht vor allem darin, auch bei Applikationen mit kleine-
ren Produktionsstückzahlen die praktische Easyload Technologie der Druckwerkmechanik zu nutzen.
Zu dem Einbaudrucker liefert GeBE auch einen passenden Einbaupapieraufwickler. Wie oben dargestellt kann ein
Drucker mit Präsentierbühne z.B. in einem DIN-Schalttafeleinbaugehäuse untergebracht werden.
Die Einbaumulde wird auch in der Kleinstdruckerserie POCKET von GeBE verwendet und eignet sich hervorra-
gend für Handheldcomputer mit angebauter Druckstation.
GeBE E+F GmbH • www.gebe.net • GeBE Dok.Nr.: SMAN-D-628-V1.2 Easy-Loading Thermodrucker GPT -4352(-60)-92/93
Einbaumöglichkeiten
4.2 Halbeinbau in Kunststoffgehäuse
Wie die nebenstehende Skizze zeigt, lässt sich die Druckermulde auch in
der Kante eines Gehäuses einbauen. Bei dieser Einbauvariante ragt der
Teil der Einbaumulde, in der sich die Papierrolle befindet, aus dem Gehäu-
se heraus. Dadurch bleibt im Gehäuse Platz für den Einbau anderer Kom-
ponenten.
Um den Einbau in verschiedene Gehäuseformen zu ermöglichen, wurde
die Außenwand des Papierbehälters unterhalb des Auflagekragens glatt
belassen. Es kann etwa die Hälfte der Papiervorratskammer bis zu dem
schräg hinauflaufenden Schlitz, der zur Einführung der Befestigungslasche
dient, genutzt werden, so dass das die Mulde bis zu 19 mm aus dem Ge-
häuse herausragen kann.
5
