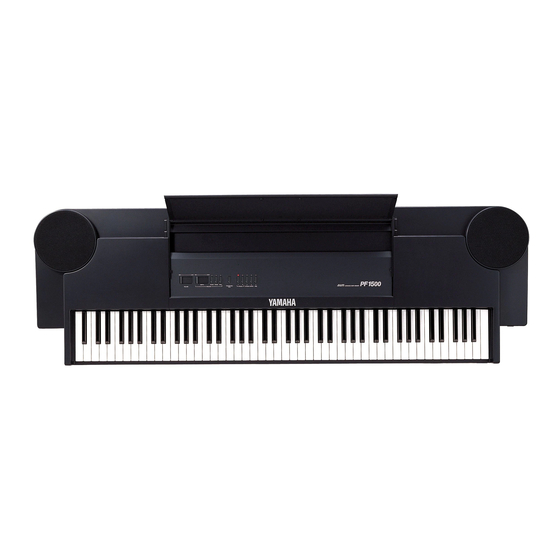

- Seite 1 Deutsc PF 1500 ELECTRONIC PIANO BEDIENUNGSANLEITUNG...
-
Seite 2: Einleitung
EINLEITUNG Als erstes möchten wir uns bei Ihnen dafür bedanken, daß Sie dieses Yamaha pf Electronic Klavier gekauft haben. Dieses Instrument vereinigt folgende Eigen schaften: Klang eines akustischen Klaviers mit vollen kräftigen und Yamaha's AWM (Verbesserte Wellenspeicherung) Ton generator, der digital die Sounds der eigentlichen Instru... -
Seite 3: Inhaltsverzeichnis
INHALTSÜBERSICHT Spezifikationen..............1 Pedalen................6 Transponieren und Tonhöhenkontrolle Kontrollen und Anschlüsse..........2 (Stimmen).....7 Anschlüsse (Rückseite).............4 MIDI Möglichkeiten............8 Aufbau................5 MIDI Data Format (in Englisch)......Add-1 Grundfunktion..............5 MIDI Implementation Chart........Add-5 SPEZIFIKATIONEN • Keyboard Steckdosen/Anschlüsse 88 Tasten (AI - C7) Hörer, OUT I, OUT II, LINE IN 1/MONO, LINE IN II, MIDI IN, MIDI OUT, MIDI THRU, SUS- •... -
Seite 4: Kontrollen Und Anschlüsse
KONTROLLEN UND ANSCHLÜSSE VORDERSEITE ®0OO0O ^ Netzschalter o Stimmenwahltaste und -anzeige E.PIANO (leuchtet bei eingeschaltetem Instrument) Diese Taste zur Erzeugung des Klangs eines elektrischen Klaviers drücken. ^ Lautstärkeregler Zum Erhöhen der Lautstärke nach rechts schieben; zum O Stimmenwahltaste und -anzeige HARPSICHORD Senken der Lautstärke nach links schieben. - Seite 5 Hallefffektwahltaste und anzeige HALL, STAGE wird. und ROOM (Konzerthalle, Bühne und Raum) Kopfhöreranschlußbuchse Die digitale Hallerzeugungsfunktion des PF1500 simuliert Schließen Sie hier Ihre Kopfhörer an, wenn Sie in Ruhe, die mit diesen drei Akustikgegebenheiten verbundenen ohne andere zu stören, spielen. Die Lautsprecher werden bei Nachhalleffekte.
-
Seite 6: Anschlüsse (Rückseite)
Rönnen Sie den Halb-Fußtaster-Effekt nicht bekommen). Zum Ein-und Ausschalten der Lautsprecher des PF1500. o Ausgangsbuchsen (OUTPUT I und II) Mit diesen Buchsen kann der PF1500 an externe Verstärker, 0 MIDI-Buchsen (MIDI THRU, OUT und IN) Mischpulte use. angeschlossen werden. Ein Stereosignal MIDI (Musical Instrument Digital Interface) erlaubt es dem wird bei Verwendung von Reverb ausgegeben. -
Seite 7: Aufbau
AUFBAU Ein zweites Lautsprecherpaar befindet sich auf der unteren Seite des Keyboards. Um Ihr Klavier spielklar zu machen, müssen Sie den Ständer befestigen. Da für lesen Sie die Anweisongen der Montageanleitung durch. Anschlüsse der externen Klangquelle sollten mit den LINE Wenn sich das Keyboard auf dem Ständer befíndet, führen Sie IN Buchsen am Klavier verbunder werden. -
Seite 8: Pedalen
Reverb, und nach links schieben» läßt den Effekt abnehmen). erhöhen, und nach links, um den Reverb-Effekt zu reduzieren. Denken Sie daran, daß alle externen Soundquellen» die mit den LINE IN Buchsen des PF1500 verbunden sind» ebenfalls von der Reverb-Einstellung betroffen werden. PEDALS (Pedalen) Die beiden Pedalen auf dem Klavierständer werden dazu benutzt, um SUSTAIN... -
Seite 9: Transponieren Und Tonhöhenkontrolle
TRANSPOSITION AND PITCH CONTROL (TUNING) (Transponieren und Tonhöhenkontrolle (Stimmen)) Zur Tonhöhenregeiung Zur Tonhöhenregelung (Ca - Bai Um die Einstellung der Transponierung zu verändern, die TRANSPOSE/ MIDI-Taste gedrückt halten und gleichzeitig eine Taste an der Tastatur ^ anschlagen. Zur Transponierung F«| PITCH CONTROL (Tonhöhenkontrolle) TRANSPOSITION (Transponieren) Diese Einrichtung erlaubt Ihnen feinste Einregulierung der... -
Seite 10: Midi Möglichkeiten
MIDI OPERATION (MIDI Möglichkeiten) Die MIDI (Musical Instrument Digital Interface) Anschlüsse am Klavier erlauben Ihnen, es mit anderen MIDI Keyboards, Tongeneratoren, Samplers, Sequenzers, Rythmusgeräten, Computern und anderen Signalgeräten zu verbinden. Dieses ermöglicht es dem Klavier zu spielen oder durch andere Synthesizers bespielt zu werden, und bietet zusätzlich noch viele andere MIDI Anwendungsmöglich... - Seite 11 4. PROGRAM CHANGE CANCEL (Programmwechsel Halten Sie den TRANSPOSE/MIDI Knopf eingedrückt, drücken Annullierung) Sie dann den PIANO 1 Stimmenwahlknopf, um von OMNI ON auf OMNI OFF umzuschalten und umgekehrt. Wenn die PIANO 0 00000 1 LED aufleuchtet, ist die OMNI Einstellung ausgeschaltet. Um den MIDI Empfangskanal zu wählen, halten Sie den TRANS...
- Seite 12 PF1500 c^ndpneaeoee ANMERKUNG: Wenn das Klavier eingeschaltet wird, steht die Kontroll- wechsel-Funktion automatisch auf Kontrollwechsel ON. MIDI OUT MIDI IN MIDI IN MIDI APPLICATIONS V a ® ® 1. BASIS MIDI SYSTEM (Klavier plus YSlOO Synthesizer) MIDI OUT Bei diesem Beispiel benutzt man das Klavier, um den YАМАНА...
-
Seite 13: Midi Data Format (In Englisch)
MIDI DATA FORMAT 1. Transmission Conditions NOTE ON/OFF SUSTAIN KEY HOLD SOFT PROGRAM CHANGE ACTIVE SENSING 2. Transmission Data Messages other than Active Sensing messages can be transmitted on the specified MIDI transmission channel. Received messages are output without modification from the MIDI THRU terminal. - Seite 14 <D Program Change Sent when the voice has been changed, or when a Program Change Dump Request has been received. However, the Program Change Cancel must be OFF. n=0 (channel number 1) - 15 (channel number 16 Status : llOOnnnn (CnH) p=0 (PIANO I) Program No.: Oppppppp...
- Seite 15 4. Reception Data Messages other than Active Sensing or System Reset messages can be received on the specified MIDI reception channel. Received messages are output without modification through the MIDI THRU terminal. 4-1. Channel Information 1) Channel Voice Message © Key Off Corresponds to an instrument which transmits Note Off with 8nH.
- Seite 16 When this is received, a Program Change Message is sent from the MIDI OUT terminal. 11110000 (FOH) System Exclusive Status : ID No.: 01000011 (43H) YAMAHA Sub-status : OOlOnnnn (2nH) n=0 (channel number 1) - 15 01111100 (7CH) Universal Bulk Dump Request Format No.:...
- Seite 17 YAMAHA [ Electronic Piano ] Date : 9/24. 1988 Model PF1500 MIDI Implementation Chart Version ; 1,0 Transmitted Recognized Remarks Function ... Basic Default Channel Changed 1 - 1 6 1 - 1 6 Default Mode Messages Omni.Mono/Poly « « « « « « » « » « * » « »...
- Seite 18 YAMAHA YAMAHA CORPORATION |VF9284^ 89 01 1.0 R2 CR RO. Box 1, Hamamatsu, Japan Printed in Japan...
- Seite 19 Schieben Führungsschraube Boden des PF1500, wie in Abbildung 3 gezeigt, ganz in die Schlitze im Ständer ein, und ziehen Sie die M6 16-Schrauben (j^ fest. Schließen Sie dann die Pedalanschlußstecker an die Buchsen an der Rückseite des PF1500 an. Der Stecker mit dem längeren Stift ist an die Buchse SOFT und der Stecker mit...
