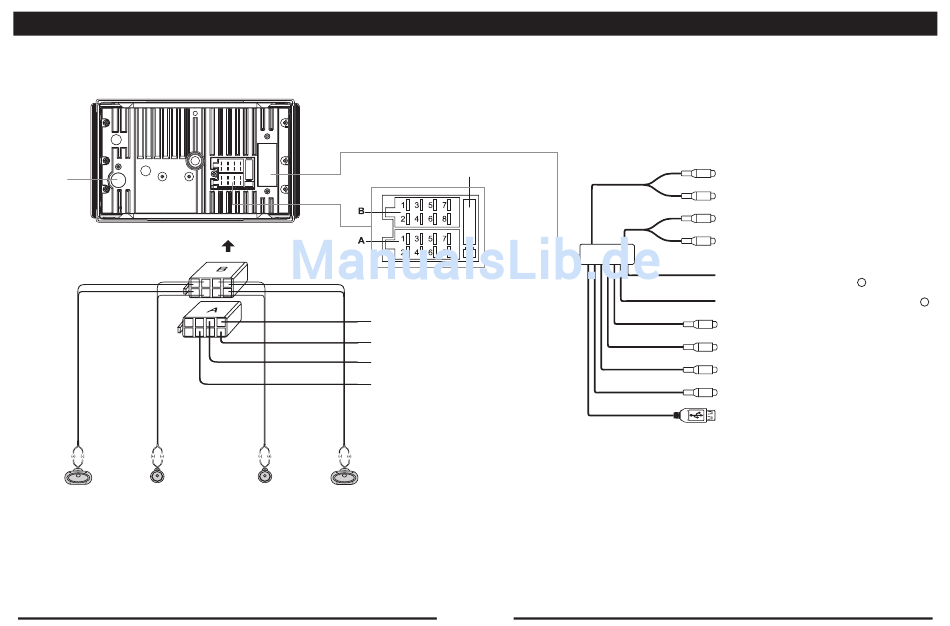

Schaltplan
Antenne
Grau
Blasslila
Blasslila
Grau
schwarz-
schwarz-
gestreift
gestreift
Lautsprecher
Lautsprecher
(hinten rechts)
(vorn rechts)
INSTALLATION
ISO-Anschluss
Rot
Zündschlüssel
+12 V Gleichstrom wenn EIN/ACC
Schwarz
Masse
Blau/weiß
Relais Elektroantenne / Motor
Verstärkerrelais
Gelb
Zur Fahrzeugbatterie (+)
+12 V Gleichstrom
Weiß
Weiß
Grün
Grün
schwarz-
schwarz-
gestreift
gestreift
Lautsprecher
Lautsprecher
(vorn links)
(hinten links)
15A Sicherung
D - 3
RECHTER AUDIO-EINGANG (rot)
LINKER AUDIO-EINGANG (weiß)
AUDIO-AUSGANG HINTEN LINKS (weiß)
AUDIO-AUSGANG HINTEN RECHTS (rot)
KABEL ZUR AKTIVIERUNG DER
RÜCKFAHRKAMERA (rosa) +
KABEL ZUR FESTSTELLBREMSE (grün) -
VIDEO-AUSGANG (gelb)
VIDEO-AUSGANG 2 (gelb)
EINGANG RÜCKFAHRKAMERA (gelb)
VIDEO-EINGANG (gelb)
USB-ANSCHLUSS
