RUGGEDCOM RSG2300
Installationshandbuch

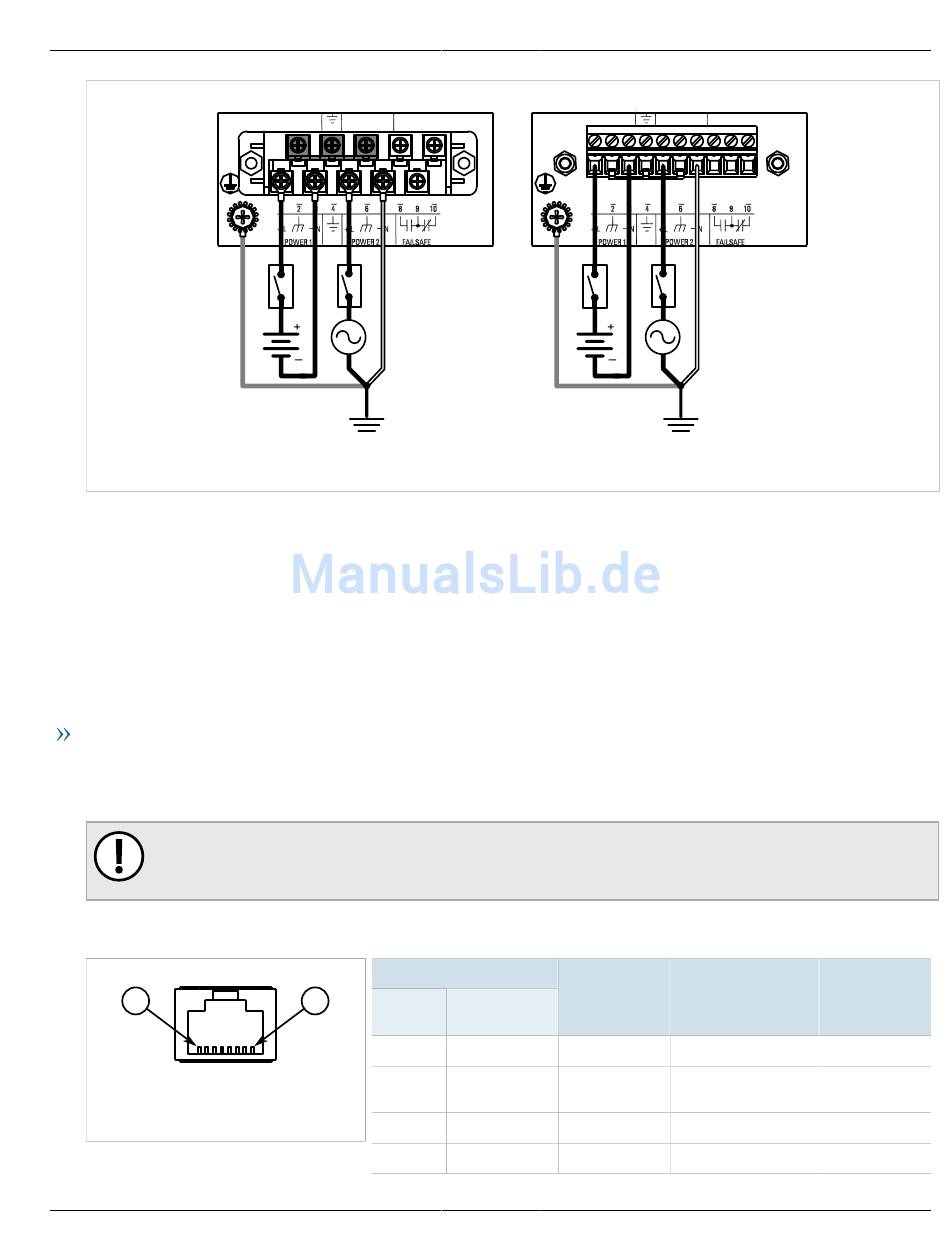

Abbildung 12: Doppelte AC/DC-Stromversorgung
Abschnitt 2.7
Anschließen an das Gerät
Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die ROS-Konsole und die Web-
Schnittstellen des Geräts beschrieben. Ausführlichere Anweisungen finden Sie im RUGGEDCOM ROS-
Benutzerhandbuch für den RUGGEDCOM RSG2300.
RS232-Konsolenport
Verbinden Sie eine Workstation direkt mit dem RS232-Konsolenport, um Zugriff auf die Boot-Zeitsteuerung und
die ROS-Schnittstellen zu erhalten. Der Konsolenport bietet Zugriff auf die Konsole und die Web-Schnittstellen des
ROS.
WICHTIG!
Der serielle Konsolenport ist nur zur temporären Verbindung während der Erstkonfiguration oder
Fehlersuche bestimmt.
Die Verbindung zum Konsolen-Port wird mit einem RJ45-auf-DB9-Konsolenkabel hergestellt. Der Konsolen-Port hat
die folgende Pinbelegung:
8
Abbildung 13: Pinbelegung
Konsolenport RJ45
Anschließen an das Gerät
Pin
1 RJ45-
DB9-Buchse
Stecker
1
2
3
4
Bezeichnung
a
6 DSR
a
1 DCD Datenträgererkennung
a
4 DTR
5 GND
Installieren des Geräts
Beschreibung Kommentar
Datensatz bereit
Reserviert (nicht
anschließen)
Datenterminal bereit
Signalmasse
Kapitel 2
17
