Installieren Sie die Klemmenabdeckung.
Abschnitt 2.6.2
Beispielverdrahtungen

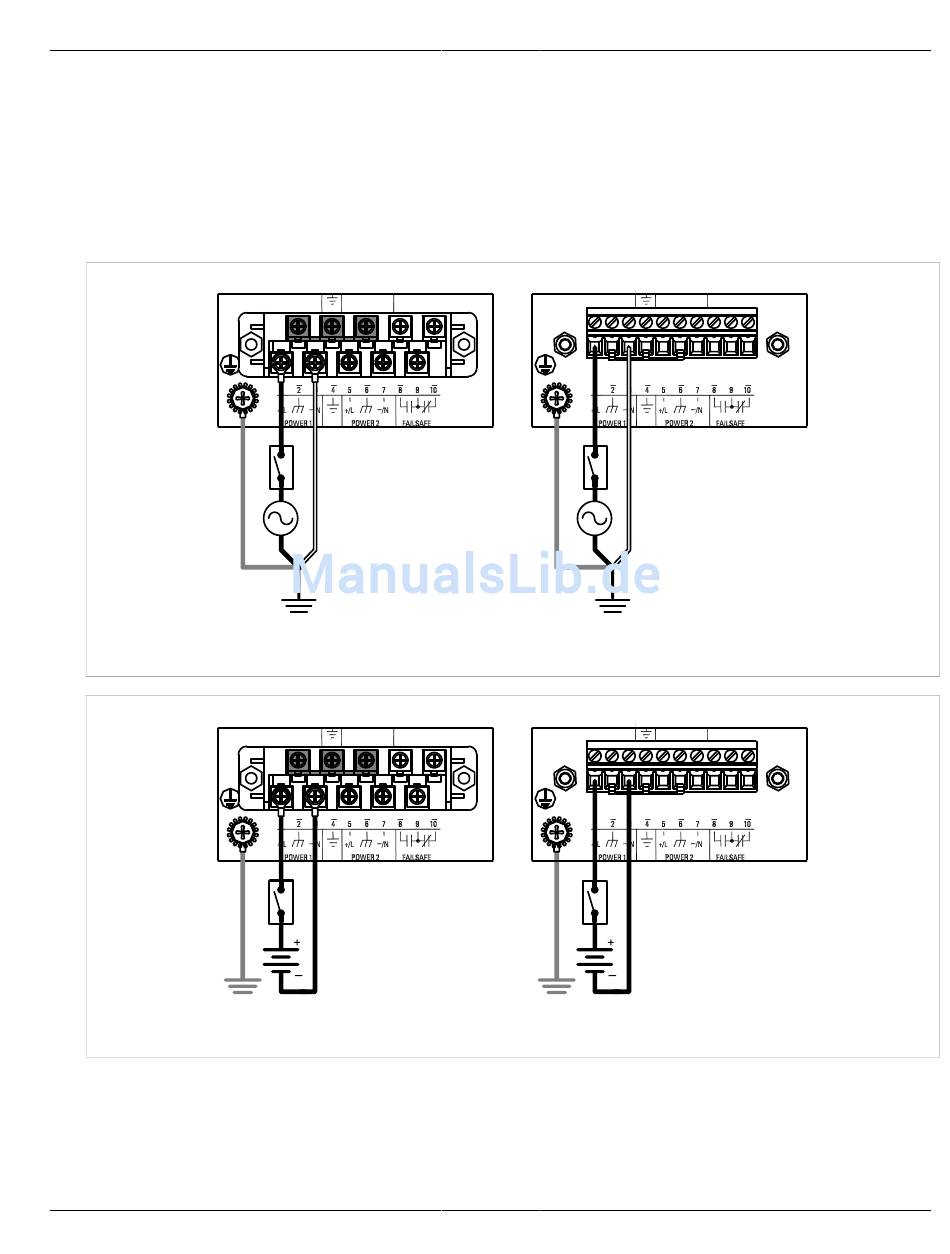

Nachfolgend ist dargestellt, wie eine einzelne und eine doppelte Stromversorgung angeschlossen wird.
Abbildung 8: Einzelne AC-Stromversorgung
Abbildung 9: Einzelne DC-Stromversorgung
