Kapitel 2
Installieren des Geräts

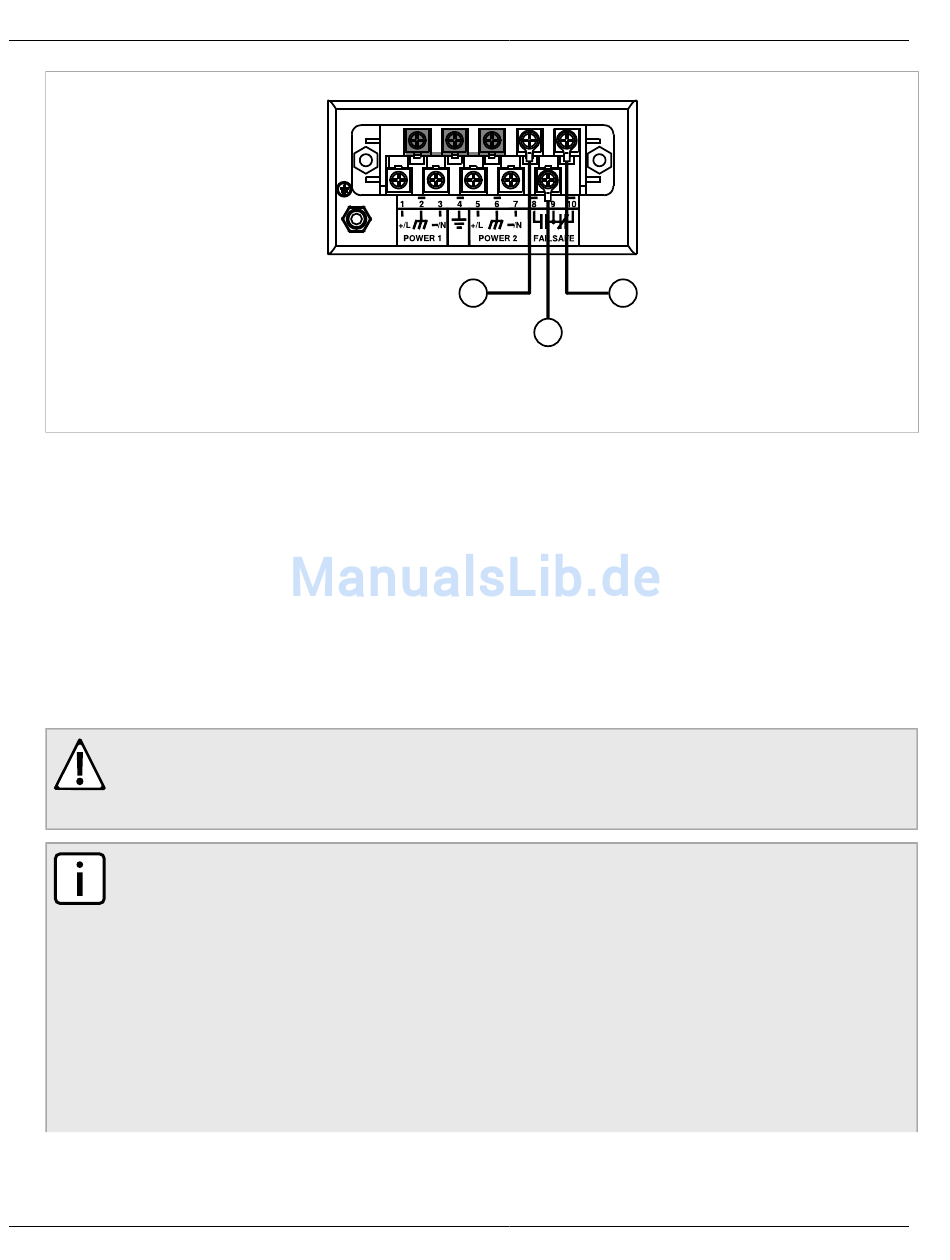

Abbildung 5: Verdrahtung des fehlersicheren Alarmrelais
1. Schließerkontakt 2. Wechslerkontakt 3. Öffnerkontakt (NC)
Abschnitt 2.6

Anschluss an die Netzspannung

Der RUGGEDCOM RSG2300 unterstützt eine einzelne oder zwei redundante AC- und/oder DC-
Stromversorgung(en).
Der RUGGEDCOM RSG2300 kann wahlweise mit einer Reihenklemme mit Schraubanschluss oder einer
steckbaren Reihenklemme ausgestattet werden, die Strom an beide Stromversorgungen liefert. Die
Reihenklemme mit Schraubanschluss wird mit Kreuzschlitzschrauben und Kompressionsplatten installiert, wofür
Blankdrahtverbindungen oder Crimp-Kabelschuhe in Frage kommen. Verwenden Sie Ringkabelschuhe Nr. 6 für
sichere, zuverlässige Verbindungen bei erheblicher Stoß- oder Schwingungsbelastung.
ACHTUNG!
Elektrische Gefahr – Gefahr von Sachschäden. Trennen Sie das Gerät von der Stromversorgung, wenn
die Eingangsleistung über oder unter dem angegebenen Eingangsbereich liegt. Weitere Informationen
finden Sie in
HINWEIS
• Für maximale Redundanz in einer Konfiguration mit zwei Stromversorgungen verwenden Sie zwei
voneinander unabhängige Stromquellen.
• Verwenden Sie für den Anschluss der Reihenklemmen nur Kupferverdrahtung mit dem
Leiterquerschnitt 16 AWG.
• Bei für 110/230 V AC ausgelegten Geräten muss ein entsprechend ausgelegter AC-Leistungsschalter
installiert werden.
• Bei für 125/250 V DC ausgelegten Geräten muss ein entsprechend ausgelegter DC-Leistungsschalter
installiert werden.
• Bei für 12, 24 oder 48 V DC ausgelegten Stromversorgungen ist kein Leistungsschalter erforderlich.
• Für jedes Stromversorgungsmodul wird ein separater Leistungsschalter empfohlen.
12
Abschnitt 4.1, „Technische Daten der
1 3
2
Stromversorgung".
