Kapitel 3
Kommunikations-Ports
WICHTIG!
Es dürfen nur GBIC-Ports in Glasfasertechnik, die mit dem RUGGEDCOM RSG2300 kompatibel sind,
installiert werden.
1. Sicherstellen, dass alle potentiellen elektrostatischen Aufladungen korrekt entladen wurden, um
elektrostatische Entladungen (ESD) zu vermeiden. Erreicht werden kann dies kann durch Tragen eines ESD-
Armbands, das entweder mit dem Chassismasseanschluss oder einer blanken Metalloberfläche am Router/
Switch verbunden ist.
2. Staubabdeckung von der Portöffnung im Modul entfernen.
3. Port aus der Verpackung nehmen.
ACHTUNG!
Mechanische Gefährdung – Beschädigungsgefahr für das Bauteil. GBIC-Ports in Glasfasertechnik
können nur in einer Ausrichtung eingesetzt werden. Port nicht gewaltsam in das Modul einsetzen.
4. Staubschutzstopfen vom Sockel entfernen und für spätere Verwendung aufbewahren.
5. Verriegelungen auf beiden Seiten des Ports drücken und den Port in den Sockel einsetzen.

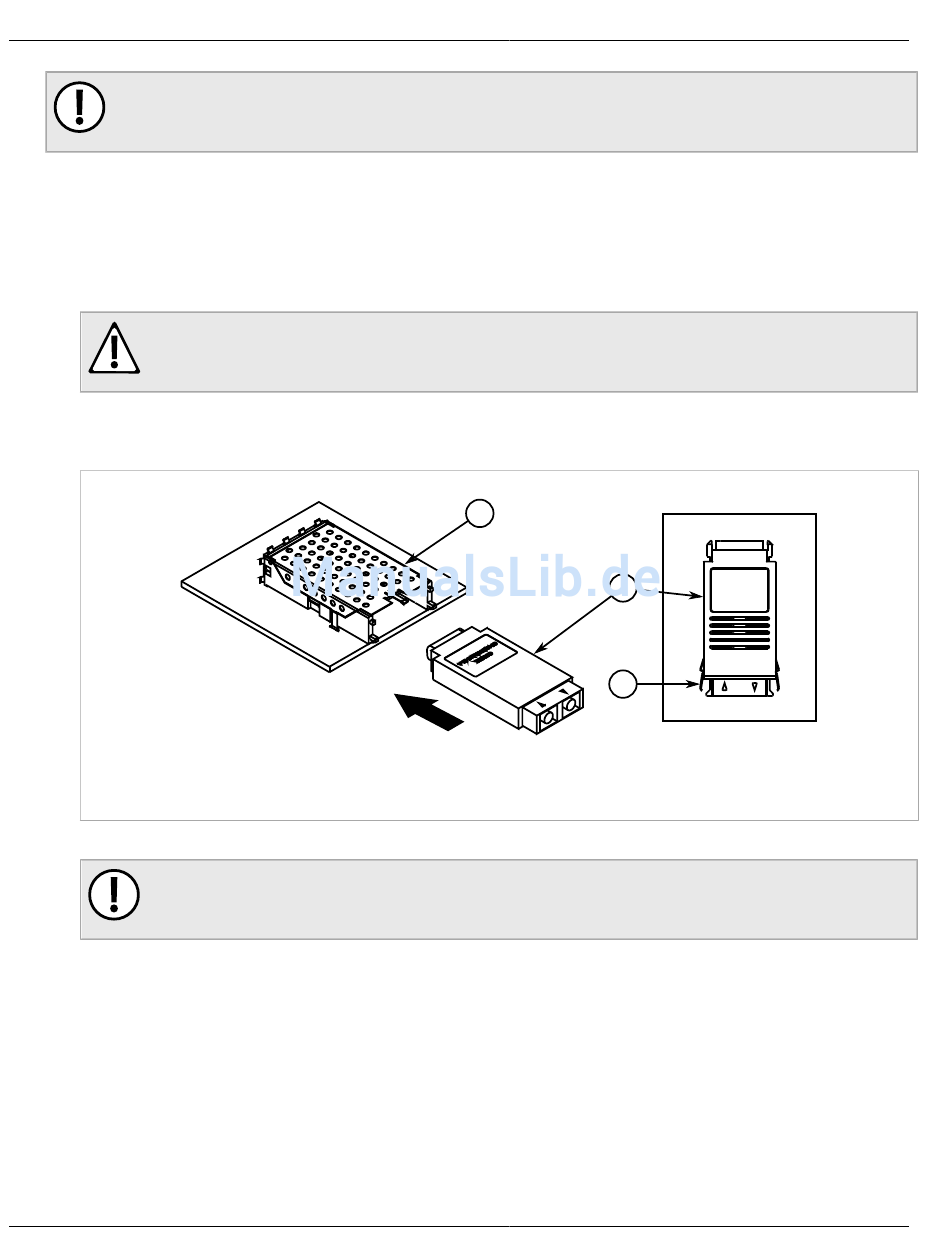

Abbildung 22: Installation eines GBIC-Ports in Glasfasertechnik
1. GBIC-Portmodul in Glasfasertechnik 2. Sockel 3. Verriegelung
6. Verriegelungen loslassen und sicherstellen, dass der Port einrastet.
WICHTIG!
Den Staubschutzstopfen nur entfernen, wenn ein Kabel an den GBIC-Port in Glasfasertechnik
angeschlossen werden soll.
7. Staubabdeckung vom Port entfernen und für spätere Verwendung aufbewahren.
8. Staubkappe vom Kabel entfernen und dieses sofort an den Port anschließen.
9. Das Kabel mit einem Netzwerk verbinden und die zum Port gehörende LED beobachten. Weitere
Informationen zur LED finden Sie in
24
1
Kapitel 3, Kommunikations-Ports.
Installationshandbuch
2
3
Installation eines GBIC-Ports in Glasfasertechnik
RUGGEDCOM RSG2300
