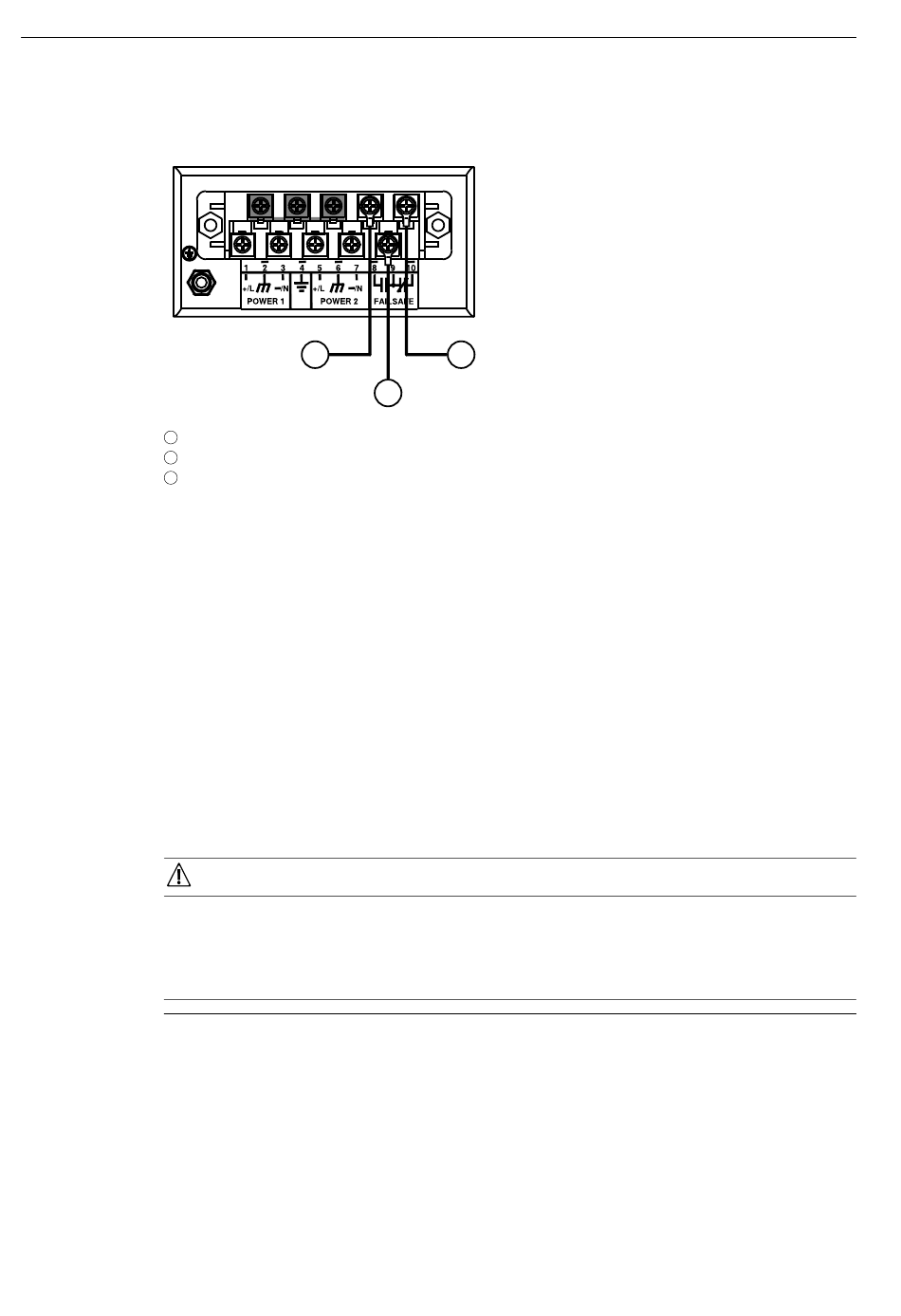

Die folgende Abbildung zeigt die korrekten Relaisanschlüsse.
1
2
3
Abbildung 2.4
2.5

Anschluss an die Netzspannung

Der RUGGEDCOM RSG2300 unterstützt eine einzelne oder zwei redundante AC- und/
oder DC-Stromversorgung(en).
Der RUGGEDCOM RSG2300 kann wahlweise mit einer Reihenklemme mit Schraub-
anschluss oder einer steckbaren Reihenklemme ausgestattet werden, die Strom an
beide Stromversorgungen liefert . Die Reihenklemme mit Schraubanschluss wird mit
Kreuzschlitzschrauben und Kompressionsplatten installiert, wofür Blankdrahtverbin-
dungen oder Crimp-Kabelschuhe in Frage kommen. Verwenden Sie Ringkabelschuhe
Nr. 6 für sichere, zuverlässige Verbindungen bei erheblicher Stoß- oder Schwingungs-
belastung.
Elektrische Gefahr – Gefahr von Sachschäden
Stromversorgung des Geräts muss innerhalb des angegebenen Eingangsleistungsbe-
reichs liegen. Informationen zum Nenneingangsleistungsbereich des Geräts finden
Sie unter
Hinweis
•
•
•
RUGGEDCOM RSG2300
Montagehandbuch, 01/2020, C79000-G8900-1046-15
1
Schließerkontakt
Wechslerkontakt
Öffnerkontakt (NC)
Verdrahtung des fehlersicheren Alarmrelais
VORSICHT
"Technische Daten der Stromversorgung (Seite
Für maximale Redundanz in einer Konfiguration mit zwei Stromversorgungen
verwenden Sie zwei voneinander unabhängige Stromquellen.
Schließen Sie die Reihenklemmen mit Kupferdraht an, der Leiterquerschnitt muss
mindestens 16 AWG betragen.
Bei für 110/230 V AC ausgelegten Geräten muss ein entsprechend ausgelegter
AC-Leistungsschalter installiert werden.
3
2
Installieren des Geräts
2.5 Anschluss an die Netzspannung
31)".
