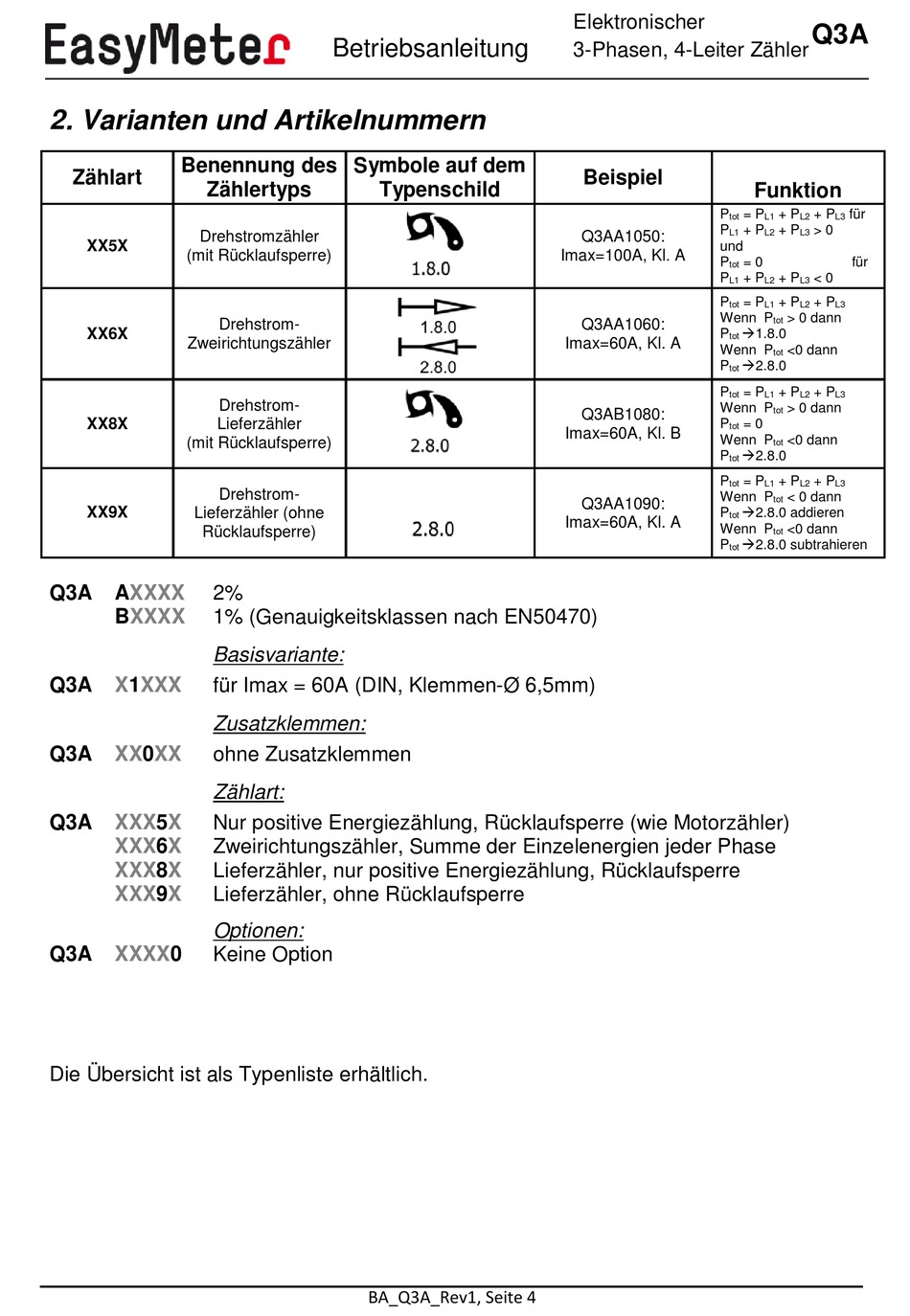

2. Varianten und Artikelnummern

Benennung des
Zählart
Zählertyps
Drehstromzähler
XX5X
(mit Rücklaufsperre)
Drehstrom-
XX6X
Zweirichtungszähler
Drehstrom-
XX8X Lieferzähler
(mit Rücklaufsperre)
Drehstrom-
XX9X
Lieferzähler (ohne
Rücklaufsperre)
Q3A AXXXX 2%
BXXXX 1% (Genauigkeitsklassen nach EN50470)
Basisvariante:
Q3A X1XXX für Imax = 60A (DIN, Klemmen-Ø 6,5mm)
Zusatzklemmen:
Q3A XX0XX ohne Zusatzklemmen
Zählart:
Q3A XXX5X Nur positive Energiezählung, Rücklaufsperre (wie Motorzähler)
XXX6X Zweirichtungszähler, Summe der Einzelenergien jeder Phase
XXX8X Lieferzähler, nur positive Energiezählung, Rücklaufsperre
XXX9X Lieferzähler, ohne Rücklaufsperre
Optionen:
Q3A XXXX0 Keine Option
Die Übersicht ist als Typenliste erhältlich.
Betriebsanleitung
Symbole auf dem
Typenschild
BA_Q3A_Rev1, Seite 4
Elektronischer
3-Phasen, 4-Leiter Zähler
Beispiel
P
tot
P
L1
Q3AA1050:
und
Imax=100A, Kl. A
P
tot
P
L1
P
tot
Wenn P
Q3AA1060:
P
tot
Imax=60A, Kl. A
Wenn P
P
tot
P
tot
Wenn P
Q3AB1080:
P
tot
Imax=60A, Kl. B
Wenn P
P
tot
P
tot
Wenn P
Q3AA1090:
P
tot
Imax=60A, Kl. A
Wenn P
P
tot
Q3A
Funktion
= P + P + P für
L1 L2 L3
+ P + P > 0
L2 L3
= 0 für
+ P + P < 0
L2 L3
= P + P + P
L1 L2 L3
> 0 dann
tot
1.8.0
<0 dann
tot
2.8.0
= P + P + P
L1 L2 L3
> 0 dann
tot
= 0
<0 dann
tot
2.8.0
= P + P + P
L1 L2 L3
< 0 dann
tot
2.8.0 addieren
<0 dann
tot
2.8.0 subtrahieren
