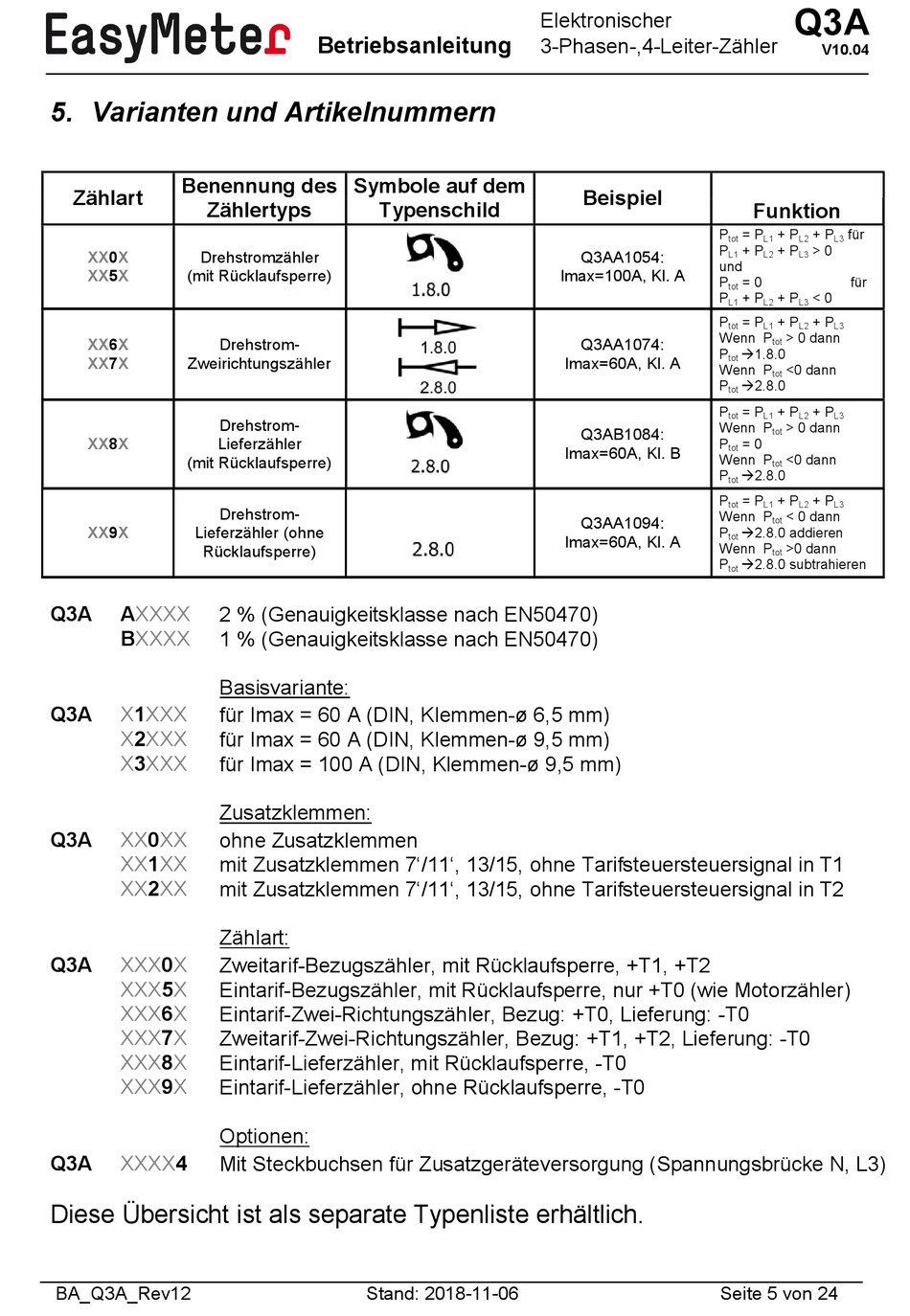

5. Varianten und Artikelnummern

Benennung des
Zählart
Zählertyps
XX0X
Drehstromzähler
XX5X
(mit Rücklaufsperre)
XX6X
Drehstrom-
XX7X
Zweirichtungszähler
Drehstrom-
XX8X
Lieferzähler
(mit Rücklaufsperre)
Drehstrom-
XX9X
Lieferzähler (ohne
Rücklaufsperre)
Q3A
AXXXX
2 % (Genauigkeitsklasse nach EN50470)
BXXXX
1 % (Genauigkeitsklasse nach EN50470)
Basisvariante:
Q3A
X1XXX
für Imax = 60 A (DIN, Klemmen-ø 6,5 mm)
X2XXX
für Imax = 60 A (DIN, Klemmen-ø 9,5 mm)
X3XXX
für Imax = 100 A (DIN, Klemmen-ø 9,5 mm)
Zusatzklemmen:
Q3A
XX0XX
ohne Zusatzklemmen
XX1XX
mit Zusatzklemmen 7'/11', 13/15, ohne Tarifsteuersteuersignal in T1
XX2XX
mit Zusatzklemmen 7'/11', 13/15, ohne Tarifsteuersteuersignal in T2
Zählart:
Q3A
XXX0X
Zweitarif-Bezugszähler, mit Rücklaufsperre, +T1, +T2
XXX5X
Eintarif-Bezugszähler, mit Rücklaufsperre, nur +T0 (wie Motorzähler)
XXX6X
Eintarif-Zwei-Richtungszähler, Bezug: +T0, Lieferung: -T0
XXX7X
Zweitarif-Zwei-Richtungszähler, Bezug: +T1, +T2, Lieferung: -T0
XXX8X
Eintarif-Lieferzähler, mit Rücklaufsperre, -T0
XXX9X
Eintarif-Lieferzähler, ohne Rücklaufsperre, -T0
Optionen:
Q3A
XXXX4
Mit Steckbuchsen für Zusatzgeräteversorgung (Spannungsbrücke N, L3)
Diese Übersicht ist als separate Typenliste erhältlich.
BA_Q3A_Rev12
Betriebsanleitung
Symbole auf dem
Typenschild
Stand: 2018-11-06
Elektronischer
3-Phasen-,4-Leiter-Zähler
Beispiel
Q3AA1054:
Imax=100A, Kl. A
Q3AA1074:
Imax=60A, Kl. A
Q3AB1084:
Imax=60A, Kl. B
Q3AA1094:
Imax=60A, Kl. A
Q3A
V10.04
Funktion
P
= P
+ P
+ P
für
tot
L1
L2
L3
P
+ P
+ P
> 0
L1
L2
L3
und
P
= 0
für
tot
P
+ P
+ P
< 0
L1
L2
L3
P
= P
+ P
+ P
tot
L1
L2
L3
Wenn P
> 0 dann
tot
P
1.8.0
tot
Wenn P
<0 dann
tot
P
2.8.0
tot
P
= P
+ P
+ P
tot
L1
L2
L3
Wenn P
> 0 dann
tot
P
= 0
tot
Wenn P
<0 dann
tot
P
2.8.0
tot
P
= P
+ P
+ P
tot
L1
L2
L3
Wenn P
< 0 dann
tot
P
2.8.0 addieren
tot
Wenn P
>0 dann
tot
P
2.8.0 subtrahieren
tot
Seite 5 von 24
