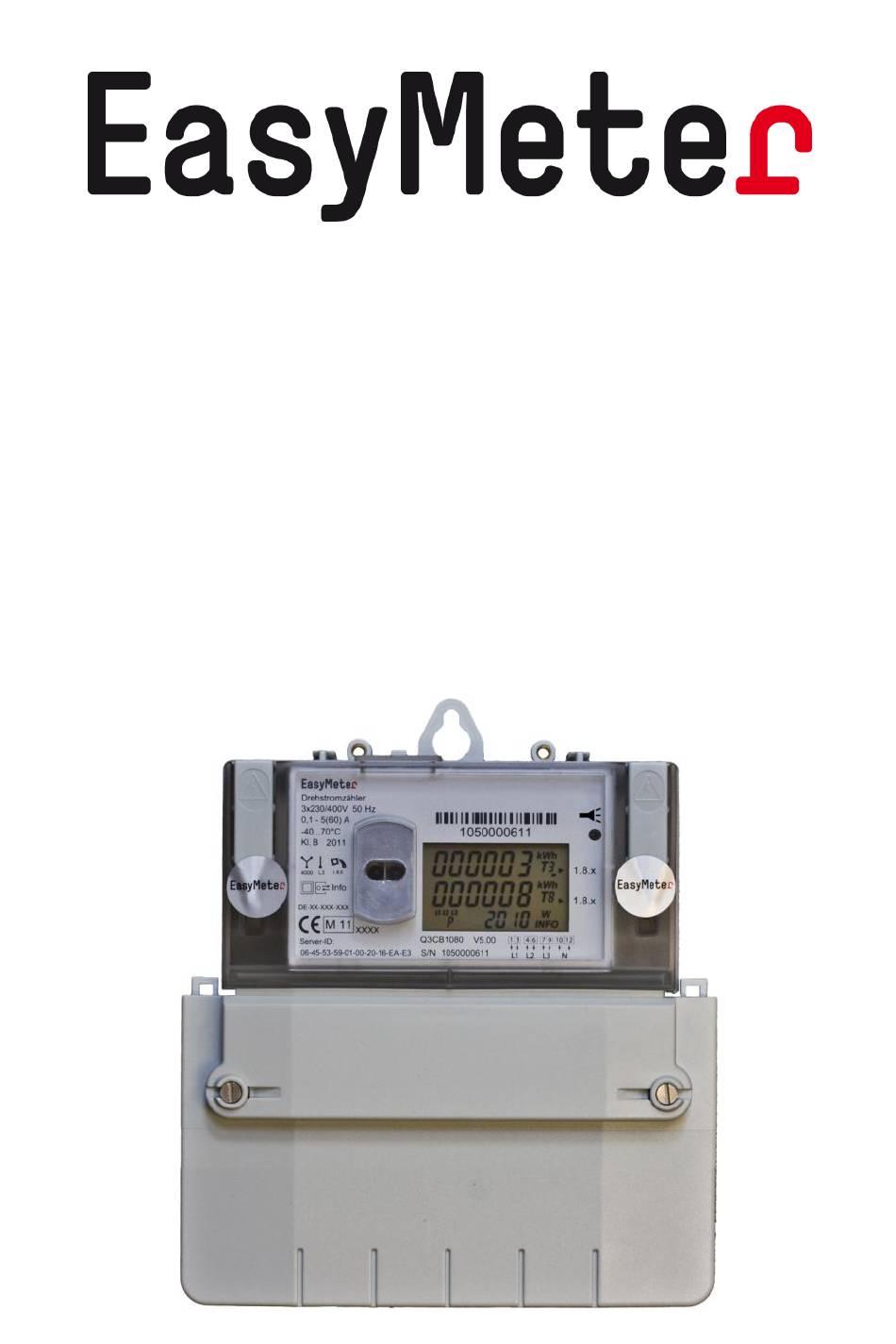

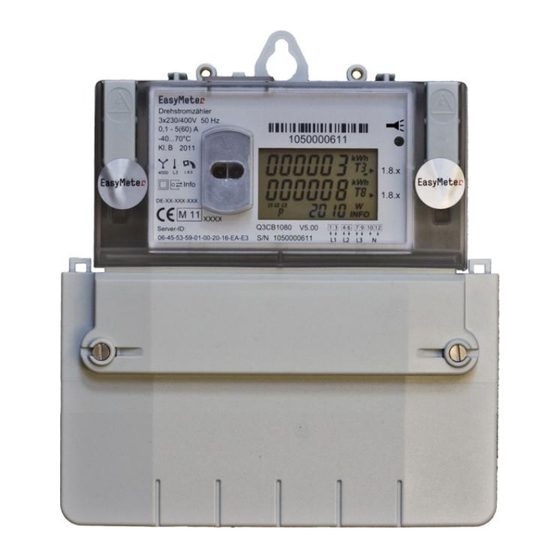

- Seite 1 Betriebsanleitung Elektronischer 8-Tarif 3-Phasen 4-Leiter Zähler...
-
Seite 2: Inhaltsverzeichnis
6.1 Datenschnittstellen (MSB und INFO-DSS) ....... 12 6.1.1 MSB-Schnittstelle ................12 6.1.2 Info-Schnittstelle ................13 6.1.3 Optischer Prüfausgang ..............13 7. Datenprotokolle der Zähler Q3C ......... 14 8. Technische Daten der Zähler..........14 9. Hinweise zur Montage ............14 10. Maßblatt ................15... -
Seite 3: Allgemeine Beschreibung
Elektronischer 8-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 1. Allgemeine Beschreibung Sicherheitshinweis: Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen. Verwendung: Verwendung als 3 Phasen 4 Leiter- oder Einphasen-Wechselstrom-Zähler (L3) in Zählerplatzsystemen mit Zählerräumen nach DIN VDE0603 Teil 1, DIN 43853. Produktbeschreibung: Bidirektionale Datenschnittstelle (D0);... -
Seite 4: Varianten Und Artikelnummern
Elektronischer 8-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 2. Varianten und Artikelnummern Symbole auf Benennung des Funktion Zählart Beispiel Zählertyps Typenschild Q3CB1060: Imax=60A, Kl. B für P > 0 Drehstromzähler X0XX 6 Tarifregister in Gruppe I, (mit Rücklaufsperre) 1.8.0 2 Tarifregister in Gruppe II, für P <... -
Seite 5: Innenleistungsschild
Elektronischer 8-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 3. Innenleistungsschild Leistungsschild des Q3C (Beispiel) 4. Allgemeine Displayfunktionen Als Anzeige dient eine nicht hinterleuchtete Flüssigkristallanzeige (LCD) mit folgenden Zeichen / Symbolen: - 5 -... -
Seite 6: Anzeige Der Betriebszustände
Elektronischer 8-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 5. Anzeige der Betriebszustände 5.1 Grundsätzlicher Ablauf nach Spannungswiederkehr (Power-on-Reset) RESET (Displaytest) 1:1.8.x Displaytest Anzeige aller Segmente Anzeigedauer ca. 2s 1:1.8.x INFO Firmwareversion 1:1.8.x des Programmcodes Anzeigedauer ca. 2s 1:1.8.x INFO Betriebsanzeige mit Anzeige (falls der Schutz per PIN 1:1.8.x aktiviert ist):... -
Seite 7: Anzeige Für Die Verschiedenen Zählerausführungen
Elektronischer 8-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 5.2. Anzeige für die verschiedenen Zählerausführungen 5.2.1 Anzeige Bezugszähler a) alle Tarife in einer Gruppe (1:1.8.x) Beispiel: Freigegebene 1:1.8.x Tarife T1, T2, T7 und T8. Aktiver Tarif – T2 1:1.8.x 1. Zeile – aktiver Tarif (hier T2) mit „laufender Scheibe“... -
Seite 8: B) Tarife In Zwei Gruppen Aufgeteilt (1:1.8.X Und 2:1.8.X)
Elektronischer 8-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler b) Tarife in zwei Gruppen aufgeteilt (1:1.8.x und 2:1.8.x) Beispiel: alle Register mit Rücklaufsperre in 2 Gruppen, z.B. Zählertyp Q3Cx1050 - Gruppe I Gruppe I: T1 bis T5 1:1.8.x Gruppe II: T6 bis T8 Gruppe II 2:1.8.x Anzeige:... -
Seite 9: Anzeige Zweirichtungszähler (Gr. I: Bezug, Gr. Ii: Lieferung)
Elektronischer 8-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 5.2.2 Anzeige Zweirichtungszähler (Gr. I: Bezug, Gr. II: Lieferung) In jeder Gruppe nur eine Richtung – entweder Gruppe I Bezug oder Lieferung 1:1.8.x möglich Gruppe II Gruppe I in der 1. Zeile 2:2.8.x Gruppe II in der 2. Zeile Beispiel: Gruppe I –... -
Seite 10: Anzeige Im Aufrufmodus
Elektronischer 8-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 5.3 Anzeige im Aufrufmodus 5.3.1 Bedienung mit „optischem Taster“ 1:1.8.x Displaytest- alle Segmente an 1:1.8.x INFO Anforderung des 4-stelligen PIN- 1:1.8.x Codes (s. Eingabe des PIN- Codes) 1:1.8.x INFO Anzeige der aktuellen Leistung in W 1:1.8.x Verbrauch seit letzter 1:1.8.x... -
Seite 11: Eingabe Des Pin-Codes
Elektronischer 8-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 5.3.2 Eingabe des PIN-Codes An der ersten Stelle erscheint 1:1.8.x eine Null. Nach jedem weiteren „kurzen Tastendruck“ wird die Stelle hochgezählt: 1:1.8.x 0 -> 1 -> 2 -> … 9 -> 0 -> usw. INFO Wenn die auszuwählende Zahl an der ersten Stelle erscheint,... -
Seite 12: Anzeige Von Fehlerzuständen
Elektronischer 8-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 5.4 Anzeige von Fehlerzuständen Funktionsfehler: Die letzten Energiewerte der Tarifregister vor Eintritt des Fehlers werden angezeigt. Der Fehlercode wird in der unteren Zeile angezeigt, zusätzlich blinkt das Ausrufezeichen. Anzeige Fehlerbeschreibung FF001 Hardwarefehler FF002 Parameterfehler FF003 Energie-Speicher (EEPROM) fehlerhaft 6. -
Seite 13: Info-Schnittstelle
Elektronischer 8-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 6.1.2 Info-Schnittstelle Der Zähler verfügt über eine für den Endkunden zugängliche potentialfreie optische Datenschnittstelle (INFO-DSS). Diese optische Datenschnittstelle ist eine bidirektionale, infrarote Kommunikationsschnittstelle und dient folgenden Aufgaben: • zur Ausgabe der abrechungsrelevanten Messwerte (auf Anforderung) •... -
Seite 14: Datenprotokolle Der Zähler Q3C
Elektronischer 8-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 7. Datenprotokolle der Zähler Q3C Zu den Datenprotokollen des Zählers ist ein separates Dokument erhältlich. 8. Technische Daten der Zähler Genauigkeitsklasse: Klasse A oder Klasse B gemäß EN50470-1 Referenzstrom I Grenzstrom I Anlaufstrom I... -
Seite 15: Maßblatt
Elektronischer 8-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler 10. Maßblatt - 15 -... - Seite 16 Elektronischer 8-Tarif Betriebsanleitung 3-Phasen 4-Leiter Zähler EasyMeter GmbH Tel.: +49-5205-9828-0 Piderits Bleiche 9 Mail: info@easymeter.com D-33689 Bielefeld Web: www.easymeter.com - 16 -...
