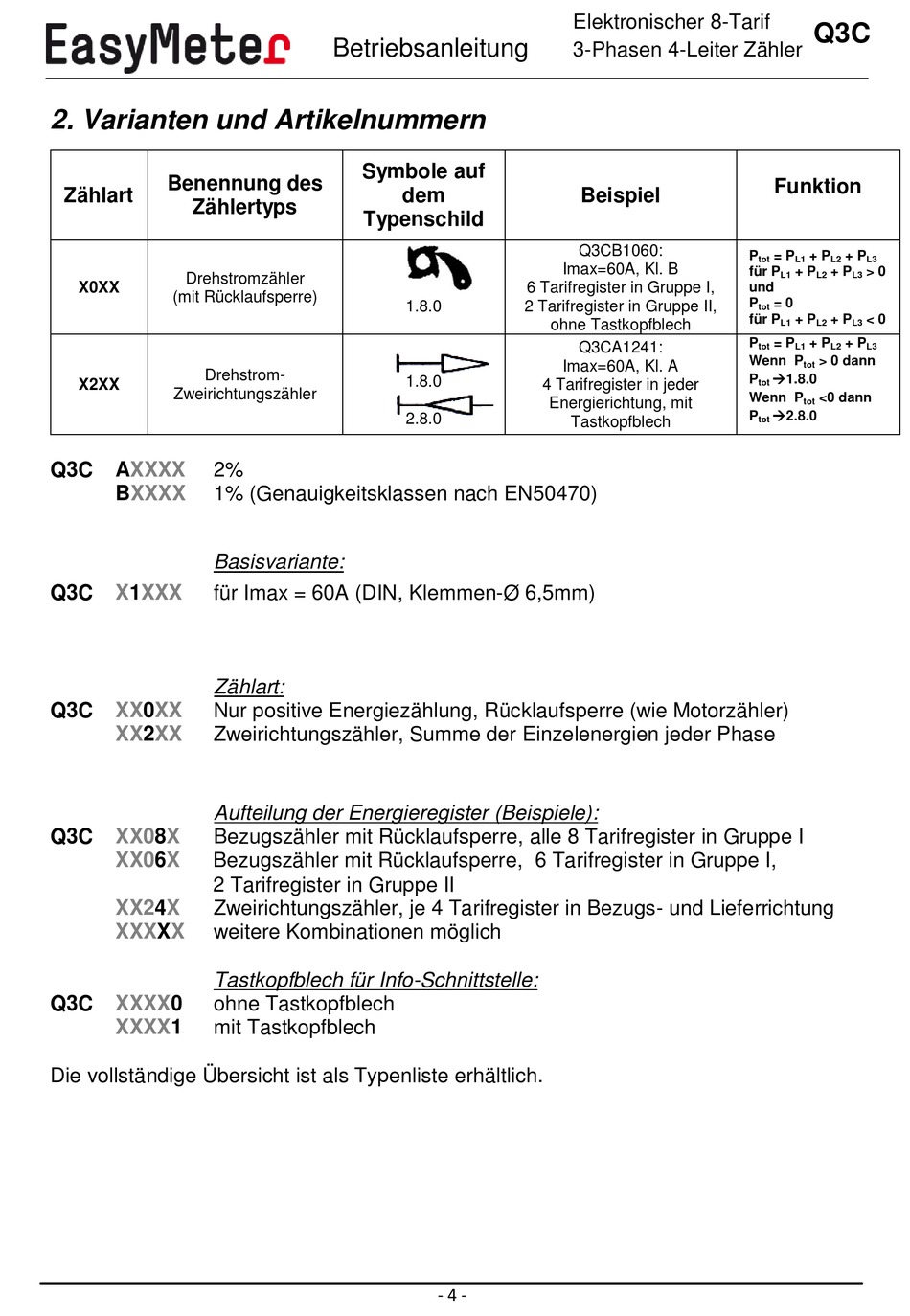

2. Varianten und Artikelnummern

Benennung des
Zählart
Zählertyps
Drehstromzähler
X0XX
(mit Rücklaufsperre)
Drehstrom-
X2XX
Zweirichtungszähler
Q3C AXXXX 2%
BXXXX 1% (Genauigkeitsklassen nach EN50470)
Basisvariante:
Q3C X1XXX für Imax = 60A (DIN, Klemmen-Ø 6,5mm)
Zählart:
Q3C XX0XX Nur positive Energiezählung, Rücklaufsperre (wie Motorzähler)
XX2XX Zweirichtungszähler, Summe der Einzelenergien jeder Phase
Aufteilung der Energieregister (Beispiele):
Q3C XX08X Bezugszähler mit Rücklaufsperre, alle 8 Tarifregister in Gruppe I
XX06X Bezugszähler mit Rücklaufsperre, 6 Tarifregister in Gruppe I,
2 Tarifregister in Gruppe II
XX24X Zweirichtungszähler, je 4 Tarifregister in Bezugs- und Lieferrichtung
XXXXX weitere Kombinationen möglich
Tastkopfblech für Info-Schnittstelle:
Q3C XXXX0 ohne Tastkopfblech
XXXX1 mit Tastkopfblech
Die vollständige Übersicht ist als Typenliste erhältlich.
Betriebsanleitung
Symbole auf
dem
Typenschild
1.8.0
1.8.0
2.8.0
- 4 -
Elektronischer 8-Tarif
3-Phasen 4-Leiter Zähler
Beispiel
Q3CB1060:
Imax=60A, Kl. B
6 Tarifregister in Gruppe I,
2 Tarifregister in Gruppe II,
ohne Tastkopfblech
Q3CA1241:
Imax=60A, Kl. A
4 Tarifregister in jeder
Energierichtung, mit
Tastkopfblech
Q3C
Funktion
P = P + P + P
tot L1 L2 L3
für P + P + P > 0
L1 L2 L3
und
P = 0
tot
für P + P + P < 0
L1 L2 L3
P = P + P + P
tot L1 L2 L3
Wenn P > 0 dann
tot
1.8.0
P
tot
Wenn P <0 dann
tot
2.8.0
P
tot
