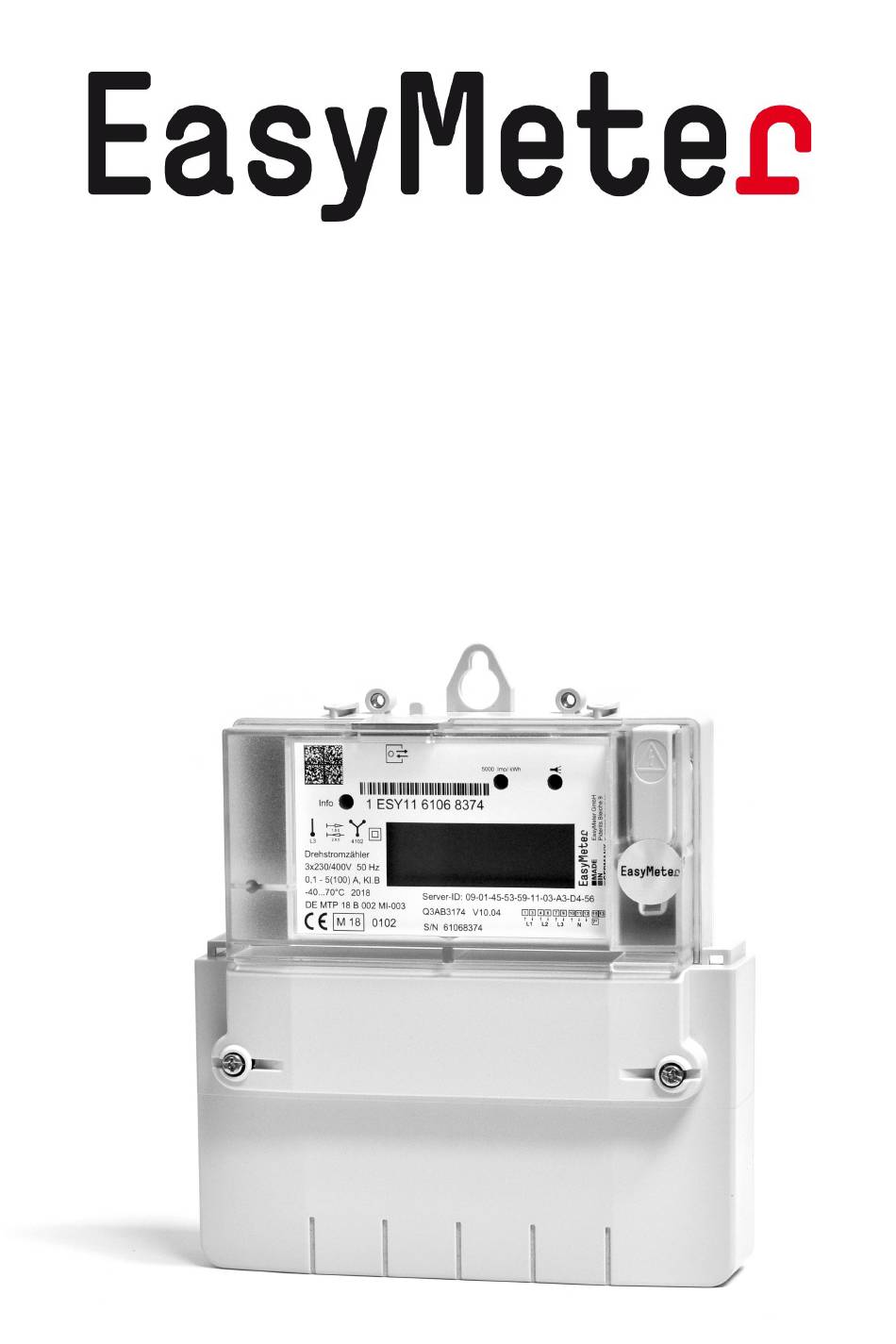

- Seite 1 Betriebsanleitung Elektronischer 3-Phasen-, 4-Leiter-Zähler V10.04...
-
Seite 2: Inhaltsverzeichnis
Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 Inhaltsverzeichnis Allgemeine Beschreibung ............3 Inbetriebnahme ................4 Bedienung ................... 4 Wartung ..................4 Varianten und Artikelnummern ..........5 Innenleistungsschild ..............6 Tarifierung .................. 6 Anzeige der Betriebszustände........... 7 8.1 Grundsätzlicher Ablauf nach Spannungswiederkehr ....7 8.2 Periodischer Displaytest ............ -
Seite 3: Allgemeine Beschreibung

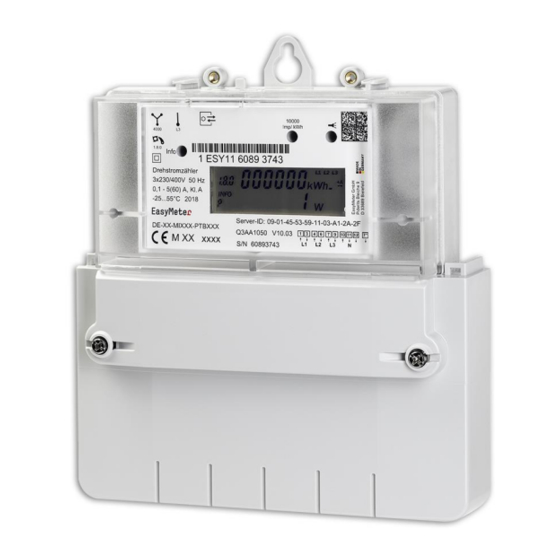

Stopfen und Siegeletikett verschlossen LC-Display Abb. oben (Gerätebeispiel): Q3A Revision 1, Typ Q3AB3174, mit Firmware V10.04 Die Zählergehäuse sind verschweißt und als „Sealed-forever“-Geräte ausgeführt. Hinweis: Die mechanischen Schnittstellen, die Spannungs- schnittstellen und die MSB-Schnittstelle sind nicht patentiert oder her- stellerseitig geschützt. -
Seite 4: Inbetriebnahme
Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 2. Inbetriebnahme Nach Aufklappen bzw. Entfernen des Klemmendeckels besteht die Gefahr Berührung Strom führenden Teilen, Beschädigungen oder zum Tode führen kann. Den Zähler darf deswegen nur entsprechend qualifizierendes Personal einbauen, das sich dieser Berührungsgefahr bewusst ist. Der Zähler ist nach folgendem Vorgehen einzubauen: Prüfung, ob die Netzspannung der Zählerspannung entspricht und der zu erfassende Strom kleiner oder gleich wie der maximale... -
Seite 5: Varianten Und Artikelnummern
Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 5. Varianten und Artikelnummern Benennung des Symbole auf dem Zählart Beispiel Zählertyps Typenschild Funktion für > 0 XX0X Drehstromzähler Q3AA1054: XX5X (mit Rücklaufsperre) Imax=100A, Kl. A für < 0 Wenn P > 0 dann XX6X Drehstrom- Q3AA1074: 1.8.0 XX7X... -
Seite 6: Innenleistungsschild
Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 6. Innenleistungsschild Leistungsschild des Q3A V10.04 (Beispiel): 7. Tarifierung Die elektronischen Zähler des Typs Q3A sind als tariflose oder als Zweitarifzähler verfügbar. Sobald über ein Tarifsteuergerät, über MSB- Datenschnittstelle oder Klemmen 13/15, Tarifwechsel stattfindet, zählt der Zähler die Energie in den entsprechenden Tarif. -
Seite 7: Anzeige Der Betriebszustände
Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 8. Anzeige der Betriebszustände Als Anzeige dient eine nicht hinterleuchtete Flüssigkristallanzeige (LCD) mit folgenden Zeichen / Symbolen: 8.1 Grundsätzlicher Ablauf nach Spannungswiederkehr (Power-On-Reset) L1 L2 L3 Displaytest Anzeige aller Segmente INFO Anzeigedauer ca. 15s Firmware-Version des Programmcodes Anzeigedauer ca. -
Seite 8: Periodischer Displaytest
Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 8.2 Periodischer Displaytest L1 L2 L3 Displaytest Anzeige aller Segmente wiederholend ca. alle INFO 60s, Dauer ca. 2s. 8.3 Anzeige für die verschiedenen Zählerausführungen 8.3.1 Anzeige Bezugszähler Anzeige Tariflos Bezug: +A (1.8.0) L1 L2 L3 Rücklaufsperre Beispiel: INFO Info-Anzeige: Wirkleistung... -
Seite 9: Anzeige Lieferzähler
Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 Besonderheit bei 2-Tarif-Zähler: Je nach Konfiguration kann die Anzeige ab Werk im Tariflos-Modus aktiviert sein. Erst nach Anlage eines Tarifsteuersignals wechselt die Anzeige in die 2-Tarifanzeige (Signal per MSB oder Klemmen 13/15) Dieser Anzeigemodus bleibt dann erhalten. Ein Rücksetzen auf den Tariflos-Modus ist dann nur noch über einen Befehl über die MSB-Datenschnittstelle möglich. - Seite 10 Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 L1 L2 L3 INFO 2-Richtungzähler, 2-Tarif- Bezugs-, Tariflos-Lieferzähler Bezug: +A (1.8.1) +A (1.8.2) Lieferung: -A (2.8.0) L1 L2 L3 Beispiel: Info-Anzeige: Wirkleistung INFO Anzeige wechselt alle 8 Sek. zwischen Bezug und Lieferung. L1 L2 L3 INFO Besonderheit bei 2-Tarif-Zähler: Je nach Konfiguration kann die Anzeige ab Werk im Tariflos-Modus aktiviert sein.
-
Seite 11: Gerätezulassung Nach Mid
Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 8.4 Gerätezulassung nach MID In den Anwendungsbereich der MID (Measuring Instruments Directive) und der Gerätezulassung fallen alle relevanten Energieregister, deren Anzeige und die Telemetrie-Schnittstelle (Prüf-LED). Sonstige Anzeigen, Signalausgänge und Informationen fallen nicht in den Anwendungsbereich der MID und der Gerätezulassung, z.B. Info- Datenschnittstelle, Info-Zeileninhalte des Displays. -
Seite 12: Zusatzinformationen Durch „Optischen Aufruftaster
Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 8.5.2 Zusatzinformationen durch „optischen Aufruftaster“ (Grau: Darstellungen gelten nur bei vorhandener Lieferrichtung) L1 L2 L3 INFO Displaytest - alle Segmente an L1 L2 L3 Anforderung des 4-stelligen PIN- Codes INFO (siehe Eingabe des PIN- Codes) L1 L2 L3 Anzeige der aktuellen Wirkleistung in W INFO L1 L2 L3... -
Seite 13: Eingabe Des Pin-Codes
Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 8.5.3 Eingabe des PIN-Codes L1 L2 L3 An der ersten Stelle erscheint eine Null. Nach jedem weiteren „kurzen Tastendruck“ wird die Stelle INFO hochgezählt: 0 -> 1 -> 2 -> … 9 -> 0 -> usw. L1 L2 L3 Wenn die auszuwählende Zahl an der ersten Stelle erscheint, so ist eine... -
Seite 14: Anzeige Historische Werte
Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 8.5.4 Anzeige Historische Werte Historischer Wert über 1 Tag für +A falls vorhanden; durch „kurzen Tastendruck“ wechselt die Anzeige L1 L2 L3 zum nächsten Zeitraum; durch „langen Tastendruck“ lassen sich Werte in der Vergangenheit anzeigen. INFO Historischer Wert über 1 Tag Diese Funktion ist für alle folgenden historischen Werte verfügbar (siehe „Anzeige historischer Werte... -
Seite 15: Anzeige Historischer Werte In Der Vergangenheit
Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 8.5.5 Anzeige historischer Werte in der Vergangenheit „kurzer Tastendruck“: "-1","-2","-3",.."-730" L1 L2 L3 „langer Tastendruck“: INFO zurück ins Hauptmenü Energiewert für 1 Tag (=24 Stunden) in der Vergangenheit In der oberen ersten Zeile erscheint der Zähler "-1", der zugehörige Energiewert für 1 Tag in der zweiten Zeile dargestellt. -
Seite 16: Anzeige Von Betriebszuständen
Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 8.5.6 Anzeige von Betriebszuständen L1 L2 Spannungsausfall einer Phase (hier L3: Symbol L3 wird nicht INFO angezeigt) L1 L2 L3 Verbrauch unter der Anlaufschwelle – die Leistungsanzeige zeigt INFO „- - - - - -“ 8.5.7 Anzeige von Fehlerzuständen Funktionsfehler: L1 L2 L3 Die letzten Energiewerte der... -
Seite 17: Ausgänge Und Schnittstellen
Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 9. Ausgänge und Schnittstellen 9.1 Datenschnittstellen (MSB- und INFO-DSS) Telegramm Protokoll nach SML 1.04 Baudrate: 9600 Bit/s Byte Format: (8,N,1) 9.2 MSB-Datenschnittstelle (MSB-DSS) Die potentialfreie Datenschnittstelle des Zählers ist eine bidirektionale optische (Infrarot-) Kommunikationsschnittstelle. Neben der Hersteller-Identifikation 'ESY' wird die Geräteeinzel- identifikation (Herstellerübergreifende Identifikationsnummer) kodiert als Server-ID (gemäß... -
Seite 18: Info-Datenschnittstelle (Info-Dss)
(siehe Kapitel 1), welcher nur für herstellerspezifische bzw. vom Hersteller freigegebene Erweiterungsmodule vorgesehen ist und ab Werk mit einem Stopfen und einem Siegeletikett versehen ist. Es darf nur „EasyMeter Spannungsbrücke Typ A“ verwendet werden. BA_Q3A_Rev12 Stand: 2018-11-06 Seite 18 von 24... -
Seite 19: Technische Daten
0,01 W bei 5 A / 1,1 W bei 60 A im Strompfad Leistungsaufnahme: 2,4 W bei 100 A im Strompfad 0,85 W / 3 VA im Spannungspfad Temperaturbereich: -40 °C ... +70 °C (Q3A Revision 1, Firmware 10.04) Luftfeuchtigkeit: < 100 % Mechanische/ EMV- Anforderungsklasse:... -
Seite 20: Abmessungen
11. Abmessungen Abb. oben: Q3A Revision 0 (ohne Tarifklemmen, ohne frontseitige Spannungsbrücke für die Stromversorgung von direkt aufsteckbaren Zusatzmodulen) Abb. oben: Q3A Revision 1 (hier: mit Tarifklemmen, mit frontseitiger Spannungsbrücke für die Stromversorgung von direkt aufsteckbaren Zusatzmodulen) BA_Q3A_Rev12 Stand: 2018-11-06... -
Seite 21: Zusätzliche Hinweise Für Die Montage
Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 12. Zusätzliche Hinweise für die Montage Einsatz des Zählers: nur Innenraum Der empfohlene Leiterquerschnitt zum Anschluss des Zählers lautet: Zähler Q3AX1XXX (I = 60 A): 16 mm² Zähler Q3AX2XXX (I = 60 A): 35 mm² Zähler Q3AX3XXX (I = 100 A): 35 mm²... - Seite 22 Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 Abb. oben: Anschlussschaltbild 4000 ohne Tarifschaltung Abb. oben: Anschlussschaltbild 4100 ohne zusätzliche Klemmen, Tarifschaltung nur über die MSB-Schnittstelle BA_Q3A_Rev12 Stand: 2018-11-06 Seite 22 von 24...
- Seite 23 Elektronischer Betriebsanleitung 3-Phasen-,4-Leiter-Zähler V10.04 Abb. oben: Anschlussschaltbild 4102 mit zusätzlichen Klemmen 7‘, 11 Abb. oben: Anschlussschaltbild 4102 mit zusätzlichen Klemmen 7‘, 9‘, 11 BA_Q3A_Rev12 Stand: 2018-11-06 Seite 23 von 24...
-
Seite 24: Datenprotokolle
3-Phasen-,4-Leiter-Zähler V10.04 14. Datenprotokolle Zu den Datenprotokollen des Zählers sind folgende Beschreibungen separat erhältlich: „Beschreibung_Q3Ax _FwV1003_DSS Protokolle_v0.2.pdf“ (für Q3A Revision 0, Firmware V10.03) „Beschreibung_Q3Ax _FwV1004_DSS Protokolle_v1.0.pdf“ (für Q3A Revision 1, Firmware V10.04) 15. Anschrift des Herstellers EasyMeter GmbH Piderits Bleiche 9 33689 Bielefeld E-Mail: info@easymeter.com...
