9. Hinweise zur Montage
Der empfohlene Leiterquerschnitt zum Anschluss des Zählers lautet:
Zähler Q3AX1XXX (I
Anzugsdrehmoment der Klemmenschrauben 3 Nm (M6). Der Klemmendeckel
ist in 4 Längen erhältlich (40, 60, 80, 100 mm). Maßzeichnungen der
Zählervarianten sind auf Anfrage erhältlich. Eine schiefe Montage des Zählers
hat keinen Einfluss auf die Messtechnik.

10. Anschlussschaltbild

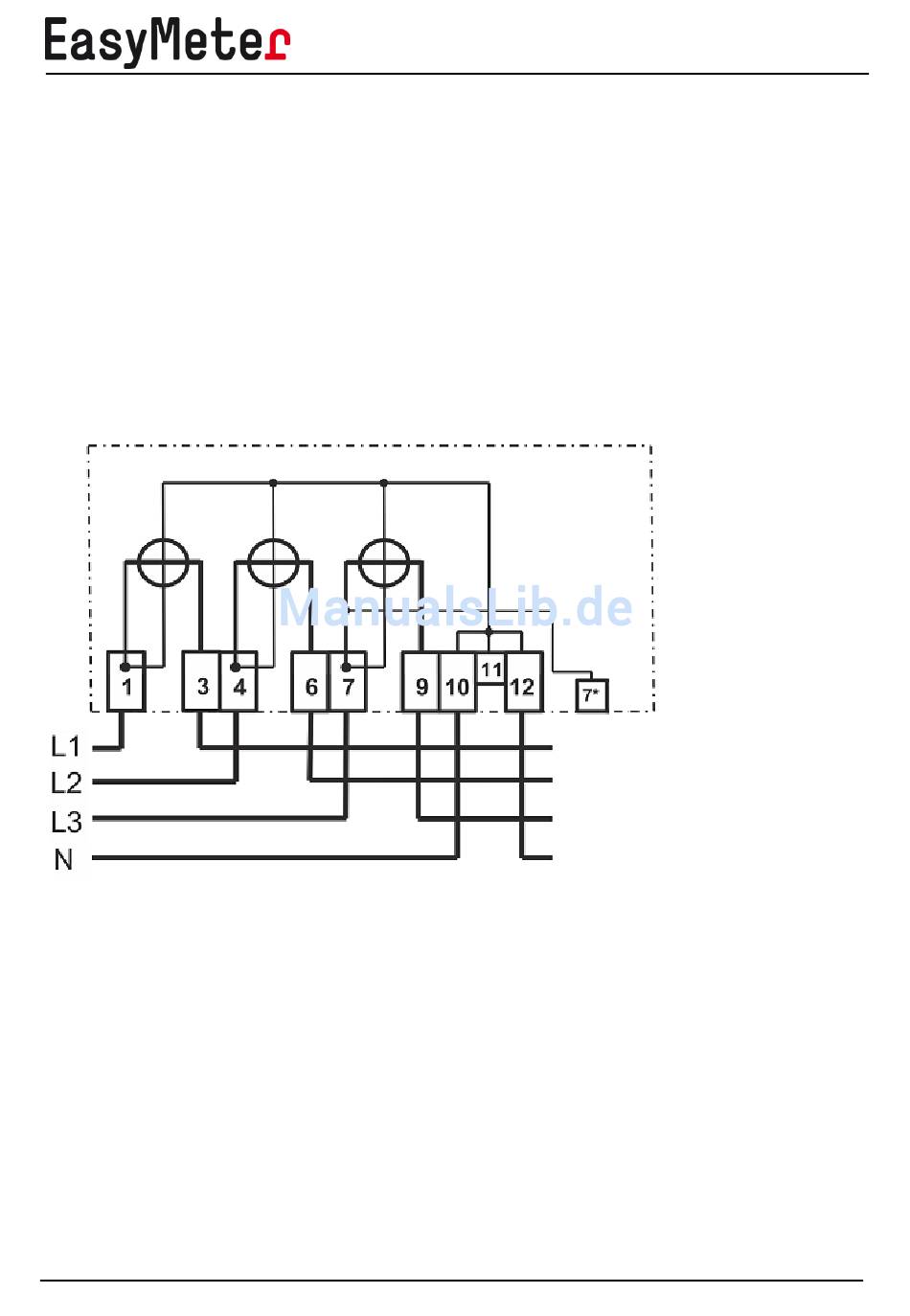

Abb. 1: Anschlussschaltbild 4000 mit Zusatzklemme 7*
Betriebsanleitung
= 60A):
max
BA_Q3A_Rev1, Seite 16
Elektronischer
3-Phasen, 4-Leiter Zähler
16mm²
Q3A
