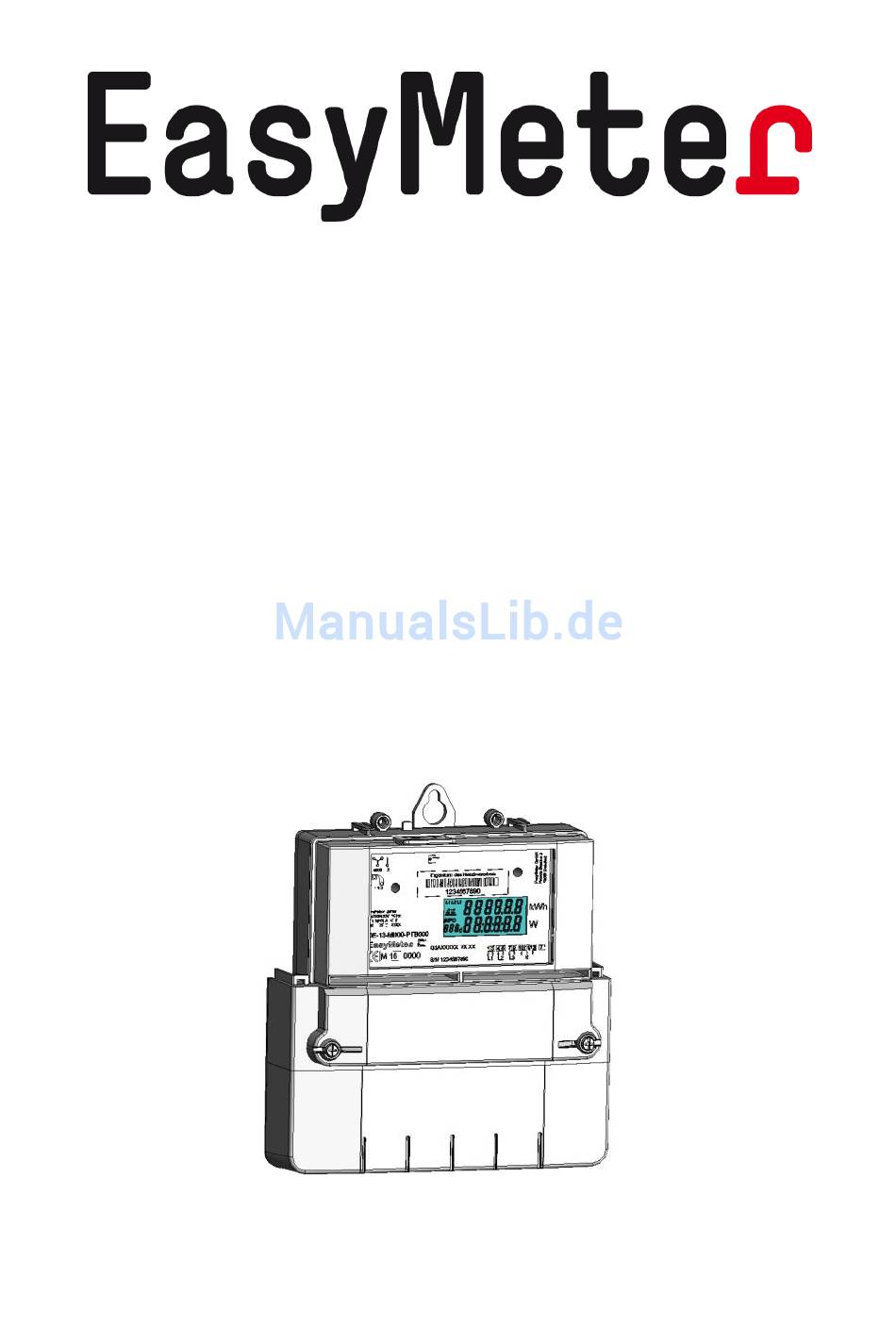

Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 1. Allgemeine Beschreibung Sicherheitshinweis: Einbau und Montage dürfen nur durch eine Elektrofachkraft erfolgen. Verwendung: Verwendung als 3 Phasen, 4 Leiter- oder Einphasen-Wechselstrom-Zähler (L3) in Zählerplatzsystemen mit Zählerräumen nach DIN VDE0603 Teil 1, DIN 43853. Produktbeschreibung: Unidirektionale Datenschnittstelle (D0);...
Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 2. Varianten und Artikelnummern Benennung des Symbole auf dem Zählart Beispiel Zählertyps Typenschild Funktion für > 0 Drehstromzähler Q3AA1000: XX0X (mit Rücklaufsperre) Imax=100A, Kl. A für < 0 Wenn P > 0 dann Drehstrom- Q3AA1020: 1.8.0 XX2X Zweirichtungszähler...
Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 3. Innenleistungsschild Leistungsschild des Q3A (Beispiel) . Allgemeine Displayfunktionen Als Anzeige dient eine nicht hinterleuchtete Flüssigkristallanzeige (LCD) mit folgenden Zeichen / Symbolen: BA_Q3A_Rev0, Seite 5...
Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5. Anzeige der Betriebszustände 5.1 Grundsätzlicher Ablauf nach Spannungswiederkehr (Power-on-Reset) Displaytest Anzeige aller Segmente L1 L2 L3 Anzeigedauer ca. 5s INFO Geräte - Firmwareversion des Programmcodes Anzeigedauer ca. 2s Geräte – Firmware Prüfsumme des Programmcodes Anzeigedauer ca.
Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.2. Anzeige für die verschiedenen Zählerausführungen 5.2.1 Anzeige Bezugszähler L1 L2 L3 INFO Bezug: +A (1.8.0) Rücklaufsperre Info-Anzeige: Wirkleistung 5.2.2 Anzeige Lieferzähler L1 L2 L3 INFO Lieferung: -A (2.8.0) mit und ohne Rücklaufsperre Info-Anzeige: Wirkleistung BA_Q3A_Rev0, Seite 7...
Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.2.4 Tarifierung allgemein Die elektronischen Zähler des Typs Q3A ist ein tarifloser Zähler. Auf dem Display wird nur das Summenregister +A (1.8.0, Bezugszähler) bzw. –A (2.8.0, Lieferzähler) oder +A und -A im Wechsel (Zweirichtungszähler) angezeigt.
Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.3.2 Zusatzinformationen durch „optischen Taster“ L1 L2 L3 Displaytest - alle Segmente an INFO L1 L2 L3 Anforderung des 4-stelligen PIN- Codes (siehe. Eingabe des PIN- Codes) INFO L1 L2 L3 Anzeige der aktuellen Wirkleistung in W INFO L1 L2 L3 Verbrauch seit letzter Nullstellung in kWh.
Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.3.3 Eingabe des PIN-Codes L1 L2 L3 An der ersten Stelle erscheint eine Null. Nach jedem weiteren „kurzen INFO Tastendruck“ wird die Stelle hochgezählt: 0 -> 1 -> 2 -> … 9 -> 0 -> usw. L1 L2 L3 Wenn die auszuwählende Zahl an INFO...
Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.3.4 Anzeige Historische Werte L1 L2 L3 INFO Historischer Wert über 1 Tag L1 L2 L3 INFO Historischer Wert über 7 Tage L1 L2 L3 INFO L1 L2 L3 Historischer Wert über 30 Tage INFO L1 L2 L3 INFO Historischer Wert über 365 Tage...
Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 5.3.7 Anzeige von Betriebszuständen L1 L2 Spannungsausfall einer Phase INFO (hier L3: Symbol L3 wird nicht angezeigt) L1 L2 L3 Verbrauch unter der Anlaufschwelle – die INFO Leistungsanzeige zeigt „- - - - - -“ 5.3.8 Anzeige von Fehlerzuständen Funktionsfehler: L1 L2 L3...
Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 6. Ausgänge und Schnittstellen 6.1 Datenschnittstellen (MSB- und INFO-DSS) Telegramm Protokoll nach SML 1.04 Baudrate 9600 Bit/s Byte Format (8,N,1) 6.1.1 MSB-Schnittstelle Die potentialfreie Datenschnittstelle des Zählers ist eine unidirektionale optische (Infrarot-) Kommunikationsschnittstelle. Es werden pro Datensatz folgende Messwerte ausgegeben: ...
Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 7. Datenprotokolle der Zähler Q3A Zu den Datenprotokollen des Zählers ist ein separates Dokument erhältlich. 8. Technische Daten der Zähler Genauigkeitsklasse: Klasse A oder Klasse B gemäß EN50470-1 Referenzstrom I Grenzstrom I 60 A Anlaufstrom I...
Elektronischer Betriebsanleitung 3-Phasen, 4-Leiter Zähler 9. Hinweise zur Montage Der empfohlene Leiterquerschnitt zum Anschluss des Zähler lautet: Zähler Q3AX1XXX (I = 60A): 16mm² Anzugsdrehmoment der Klemmenschrauben 3 Nm (M6). Der Klemmendeckel ist in 4 Längen erhältlich (40, 60, 80, 100 mm). Maßzeichnungen der Zählervarianten sind auf Anfrage erhältlich.
