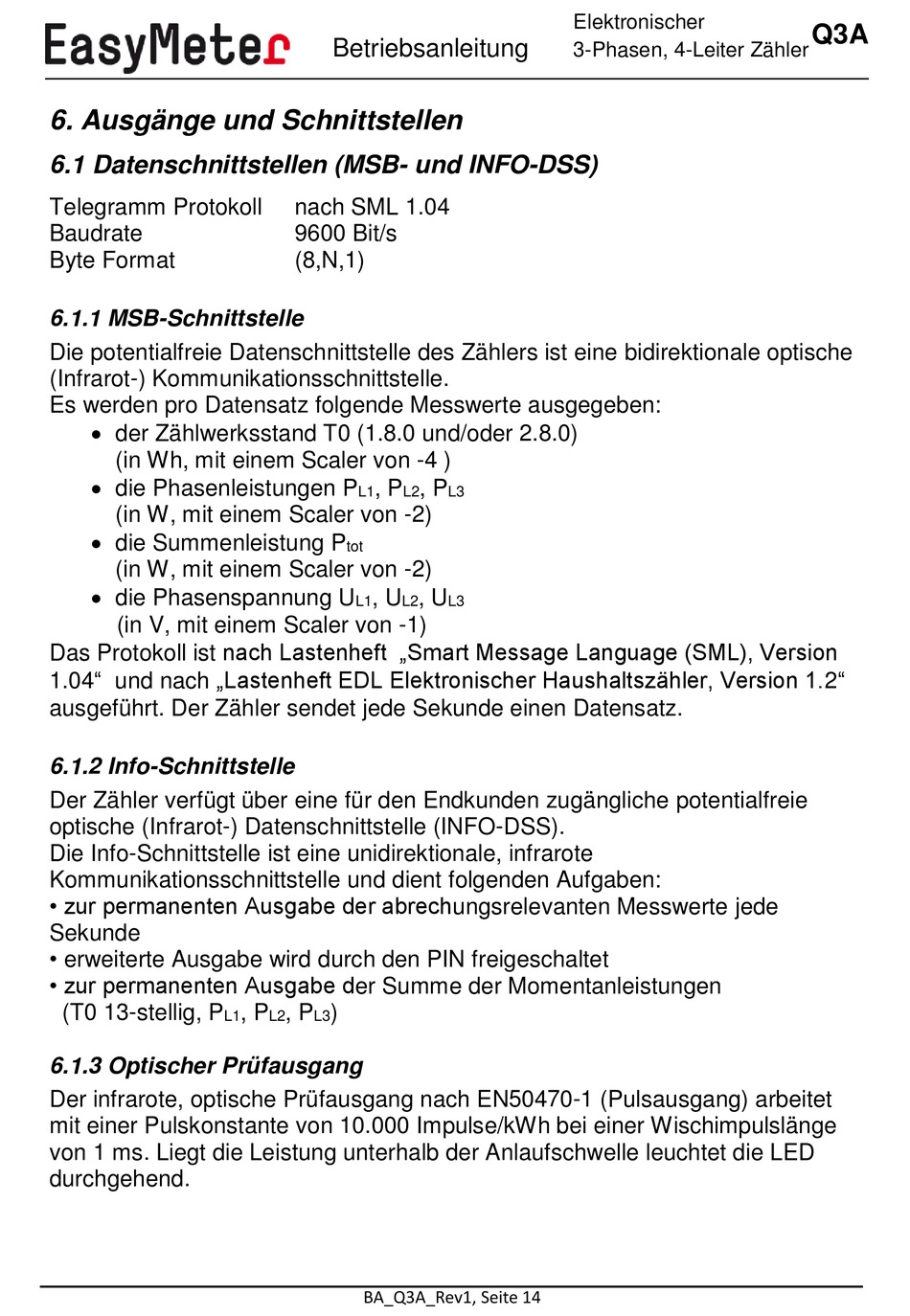

6. Ausgänge und Schnittstellen

6.1 Datenschnittstellen (MSB- und INFO-DSS)

Telegramm Protokoll
Baudrate
Byte Format

6.1.1 MSB-Schnittstelle

Die potentialfreie Datenschnittstelle des Zählers ist eine bidirektionale optische
(Infrarot-) Kommunikationsschnittstelle.
Es werden pro Datensatz folgende Messwerte ausgegeben:
 der Zählwerksstand T0 (1.8.0 und/oder 2.8.0)
(in Wh, mit einem Scaler von -4 )
 die Phasenleistungen P
(in W, mit einem Scaler von -2)
 die Summenleistung P
(in W, mit einem Scaler von -2)
 die Phasenspannung U
(in V, mit einem Scaler von -1)
Das Protokoll ist nach Lastenheft „Smart Message Language (SML), Version
1.04" und nach „Lastenheft EDL Elektronischer Haushaltszähler, Version 1.2"
ausgeführt. Der Zähler sendet jede Sekunde einen Datensatz.

6.1.2 Info-Schnittstelle

Der Zähler verfügt über eine für den Endkunden zugängliche potentialfreie
optische (Infrarot-) Datenschnittstelle (INFO-DSS).
Die Info-Schnittstelle ist eine unidirektionale, infrarote
Kommunikationsschnittstelle und dient folgenden Aufgaben:
• zur permanenten Ausgabe der abrechungsrelevanten Messwerte jede
Sekunde
• erweiterte Ausgabe wird durch den PIN freigeschaltet
• zur permanenten Ausgabe der Summe der Momentanleistungen
(T0 13-stellig, P
6.1.3 Optischer Prüfausgang
Der infrarote, optische Prüfausgang nach EN50470-1 (Pulsausgang) arbeitet
mit einer Pulskonstante von 10.000 Impulse/kWh bei einer Wischimpulslänge
von 1 ms. Liegt die Leistung unterhalb der Anlaufschwelle leuchtet die LED
durchgehend.
