A
B
N.O.
B
N.O.

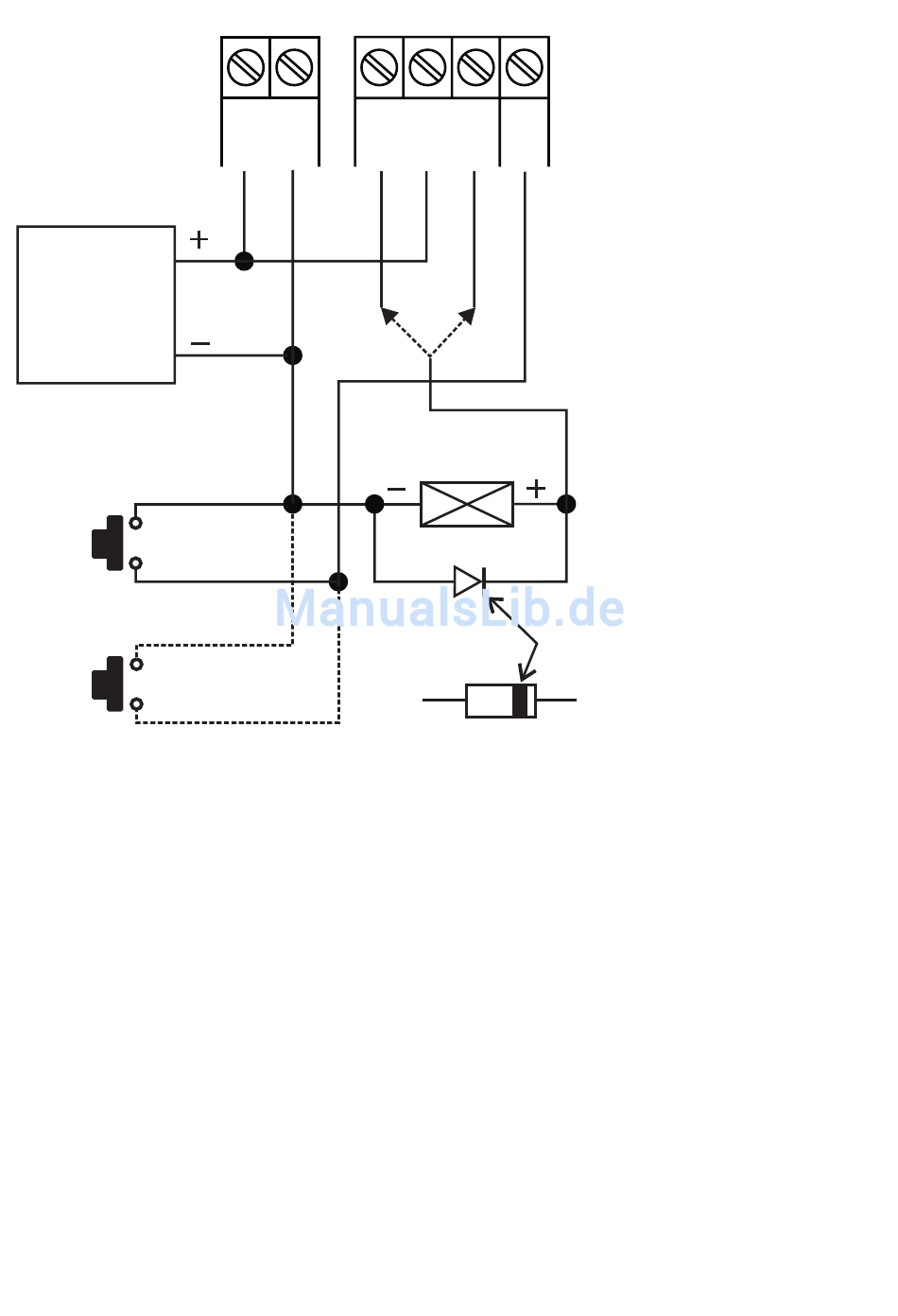

A Alimentation électrique (par ex. bloc d'alimentation 12 V/CC)
B Bouton de l'ouvre-porte (si plusieurs boutons sont requis, les monter en parallèle)
C Ouvre-porte
D Diode de protection (fournie avec la serrure à code)
E En fonction de la construction de l'ouvre-porte, employer soit le raccord « N.O. » soit
le raccord « N.C. » de la serrure à code (« Fail-Secure » => « N.O. », « Fail-Safe » =>
« N.C. »).
Ouvre-porte « Fail-Secure » : celui-ci libère uniquement le pêne dormant à condition
que la tension de service circule (construction courante). Reliez-le au raccord
« N.O. ».
Ouvre-porte « Fail-Safe » : celui-ci libère uniquement le pêne dormant en cas
d'interruption de la tension de service (construction inhabituelle, est par ex. employé
pour les portes des voies de secours afin que les portes être ouvertes en cas de
panne de courant). Reliez-le au raccord « N.C. ».
-
+
OUTPUT 1
12-24 V
N.C. COM. N.O.
AC/DC
E
N.C. N.O.
EG
IN
C
D
63
