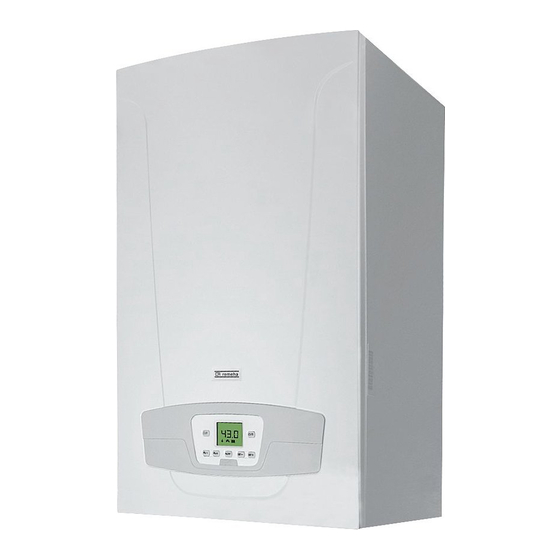

Verwandte Anleitungen für REMEHA INITIA PLUS C
Inhaltszusammenfassung für REMEHA INITIA PLUS C
- Seite 1 C fr (BE) CHAUDIERES MURALES A GAZ A CONDENSATION Notice d’emploi et d’installation destinée à l’usager et à l’installateur nl (BE) CONDENSERENDE GASWANDKETELS Installatie- en servicehandleiding voor de gebruiker en de installateur de (BE) KONDENSATIONS-WANDGASHEIZKESSEL Gebrauchsanleitung für den Benutzer und Installateur...
-
Seite 2: Inhaltsverzeichnis
Cher Client, notre Maison ose espérer que votre nouvel appareil saura répondre à toutes vos exigences. L'achat de l'un de nos produits vous apportera ce que vous recherchez : un fonctionnement irréprochable et une utilisation simple et rationnelle. Nous vous demandons de lire cette notice d'utilisation avant d’utiliser votre chaudière car elles fournissent des informations utiles pour une gestion correcte et efficace de votre produit. -
Seite 3: Description Symboles
DESCRIPTION SYMBOLES AVERTISSEMENT Risque d'endommagement ou anomalie de fonctionnement de l'appareil. Faire très attention aux avertissements qui concernent des risques dommages aux personnes. RISQUE DE BRÛLURES Laisser refroidir l'appareil avant toute intervention sur les pièces chauffantes. DANGER HAUTE TENSION Pièces électriques sous tension, risque de choc électrique. RISQUE DE GEL Probable formation de glace puisque la température peut être très basse. -
Seite 4: Consignes Générales
CONSIGNES GÉNÉRALES Cette chaudière est destinée à chauffer l'eau à une température inférieure à la température d'ébullition à pression atmosphérique. La chaudière doit être raccordée à une installation de chauffage et à un réseau de distribution d'eau chaude sanitaire, selon ses performances et sa puissance. -
Seite 5: Mise En Service De La Chaudière
1. MISE EN SERVICE DE LA CHAUDIÈRE Procédez de la manière suivante afin d'effectuer correctement les opérations d'allumage : • Vérifiez que la pression de l'installation est égale à celle prescrite (chapitre 6) ; • Mettre la chaudière sous tension. •... -
Seite 6: Changement De Gaz
3. CHANGEMENT DE GAZ Pas prévu pour ces modèles de chaudières. 4. ANOMALIES Les anomalies visualisées sur l'afficheur sont identifiées par le symbole et par un numéro (code de l'anomalie). Pour connaître la liste complète des anomalies, voir le tableau suivant. Si le symbole visualisé... -
Seite 7: Menu D'informations De La Chaudière
à l'intérieur du circuit primaire jusqu'à ce que l'on atteigne la pression nécessaire pour le fonctionnement. Purger enfin les radiateurs éventuellement présents dans l'installation. Remeha nv/sa ne saurait être tenue pour responsable des dommages dus à la présence de bulles d'air à l'intérieur de l'échangeur primaire suite à... -
Seite 8: Consignes Avant L'installation
CONSIGNES AVANT L'INSTALLATION Les remarques et instructions techniques ci-après s'adressent aux installateurs pour leur donner la possibilité d'effectuer une installation parfaite. Les instructions concernant l'allumage et l'utilisation de la chaudière sont contenues dans les instructions destinées à l'utilisateur. Il faut se rappeler que : •... -
Seite 9: Installation Des Conduits
10. INSTALLATION DES CONDUITS L’installation de la chaudière est réalisable sans difficulté grâce aux accessoires fournis qui sont décrits plus loin. La chaudière est prévue, à l'origine, pour être raccordée à un conduit d'évacuation-aspiration de type coaxial, vertical ou horizontal. Il est également possible d'utiliser des conduits séparés grâce au séparateur de flux. -
Seite 10: Conduits Séparés
10.2 CONDUITS SÉPARÉS Ce type de conduit permet l'évacuation des gaz brûlés tant à l'extérieur de l'édifice que dans les conduits de fumée individuels. L'aspiration de l'air comburant peut se faire dans des zones différentes de celles d'évacuation. L'accessoire à double voie, fourni comme accessoire, comprend un raccord réducteur de l'évacuation 80 (B) et un raccord d'aspiration de l'air (A). -
Seite 11: Raccordement Du Thermostat D'ambiance
11.1 RACCORDEMENT DU THERMOSTAT D'AMBIANCE Les connexions sur le bornier M1 sont à haute tension (230 V). Avant d'effectuer le branchement couper l'alimentation électrique de l'appareil. Respecter la polarité d'alimentation L (PHASE) - N (NEUTRE). Pour raccorder le Thermostat d'Ambiance à la chaudière procéder de la façon suivante : •... -
Seite 12: Fonction De Ramonage
12.3 FONCTION DE RAMONAGE Cette fonction amène la chaudière à la puissance maximum en chauffage. Après l'activation, il est possible de régler le niveau du % de puissance de la chaudière, du minimum au maximum. La procédure est la suivante : •... -
Seite 13: Programmation Paramètres
14. PROGRAMMATION PARAMÈTRES Pour programmer les paramètres de la carte électronique de la chaudière, procéder de la façon suivante : • Appuyer simultanément sur les touches pendant 6 secondes jusqu'à ce que la ligne de programme « P01 » soit affichée en alternance avec la valeur configurée ;... -
Seite 14: Réglage De La Puissance Maximale De Chauffage
14.1 RÉGLAGE DE LA PUISSANCE MAXIMALE DE CHAUFFAGE Il est possible de diminuer la puissance maximale de chauffage de la chaudière selon les exigences de l'installation de chauffage asservie. Ci-après, le tableau avec les valeurs du paramètre P13 selon la puissance maximale souhaitée pour chaque modèle de chaudière. - Seite 15 Contrôler toute éventuelle recirculation de fumées. Anomalie fumées pendant la phase d'étalonnage Activer la fonction de calibrage automatique décrite au (recirculation de fumées probable) paragraphe ENTRETIEN ANNUEL - REMPLACEMENT DES COMPOSANTS. Présence d’air dans le circuit de chaudière (anomalie Vérifier le fonctionnement de la pompe. temporaire) Vérifier le câblage d'alimentation de la pompe.
-
Seite 16: Dispositifs De Réglage Et De Sécurité
16. DISPOSITIFS DE RÉGLAGE ET DE SÉCURITÉ La chaudière est construite selon toutes les prescriptions des Normes européennes de référence. Elle est notamment équipée des dispositifs suivants : • Thermostat de sécurité Ce dispositif, dont le capteur est placé au départ du chauffage, interrompt l'arrivée de gaz au brûleur en cas de surchauffe de l'eau contenue dans le circuit primaire. -
Seite 17: Entretien Annuel
18. ENTRETIEN ANNUEL Si la chaudière était en marche, laisser refroidir la chambre de combustion et les conduits. Avant d'effectuer toute opération, couper l'alimentation électrique à la chaudière. Une fois les opérations d'entretien terminées, reprogrammer les paramètres d'origine de fonctionnement de la chaudière éventuellement modifiés. Pour le nettoyage de l'appareil n'utilisez pas de substances abrasives, agressives et/ou facilement inflammables (comme par exemple essence, acétone, etc). -
Seite 18: Positionnement Des Électrodes
18.3 POSITIONNEMENT DES ÉLECTRODES CG_2190 18.4 REMPLACEMENT DES COMPOSANTS En cas de remplacement d'un des composants suivants ou de plusieurs d'entre eux : • Échangeur eau-fumées • Ventilateur • Vanne gaz • Injecteur gaz • Brûleur • Électrode de détection de flamme il est nécessaire d'activer la procédure d'Étalonnage Automatique décrite ci-après, puis contrôler et au besoin régler la valeur de % comme cela est décrit au paragraphe «... -
Seite 19: Caractéristiques Techniques
20. CARACTÉRISTIQUES TECHNIQUES Modèles : INITIA PLUS 24/28 C 28/33 C Cat. Type de gaz G20 - G25 Débit thermique nominal sanitaire - 2N (G20/G25) 28,9 34,0 Débit thermique nominal chauffage - 2N (G20/G25) 24,7 28,9 Débit thermique réduit - 2N (G20/G25) Puissance thermique nominale sanitaire - 2N (G20/G25) 28,0 33,0... -
Seite 20: Paramètres Techniques
21. PARAMÈTRES TECHNIQUES REMEHA INITIA PLUS 24/28 C 28/33 C Chaudière à condensation Chaudière basse température Chaudière de type B1 Dispositif de chauffage des locaux par co- génération Dispositif de chauffage mixte ... -
Seite 21: Fiche De Produit
22. FICHE DE PRODUIT REMEHA INITIA PLUS 24/28 C 28/33 C Chauffage des locaux - application à température Moyenne Moyenne Chauffage de l'eau - Profil de soutirage déclaré Classe d'efficacité énergétique saisonnière pour le chauffage des locaux Classe d’efficacité... - Seite 22 Beste klant, Ons bedrijf is ervan overtuigd dat dit nieuwe product volledig aan uw eisen zal voldoen. De aankoop van één van onze producten is een garantie voor wat u ervan verwacht: een goede werking en een eenvoudig en doordacht gebruik. Wat wij aan u vragen is deze aanwijzingen niet terzijde te leggen zonder ze eerst gelezen te hebben: deze aanwijzingen bevatten nuttige informatie voor een correct en efficiënt beheer van uw product.
-
Seite 23: Beschrijving Van De Symbolen
BESCHRIJVING VAN DE SYMBOLEN WAARSCHUWING Risico van schade of storingen in de werking van het apparaat. Er moet bijzondere aandacht aan de gevarenwaarschuwingen besteed worden die betrekking hebben op mogelijke schade aan personen. VERBRANDINGSGEVAAR Wacht totdat het toestel afgekoeld is voordat u aan delen komt die blootgesteld zijn aan hitte. HOOGSPANNINGSGEVAAR Onder spanning staande elektrische delen, gevaar voor elektrische schokken. -
Seite 24: Algemene Voorschriften
ALGEMENE VOORSCHRIFTEN Deze ketel dient om water tot een lagere temperatuur dan de kooktemperatuur op atmosferische druk te verwarmen. De ketel moet in overeenstemming met de prestaties en het vermogen ervan op een verwarmingsinstallatie en een leidingsstelsel voor de verspreiding van warm tapwater aangesloten worden. Alvorens de ketel door vakmensen te laten aansluiten moet u het volgende laten uitvoeren: •... -
Seite 25: In Werking Stellen Van De Ketel
1. IN WERKING STELLEN VAN DE KETEL Ga te werk zoals hieronder beschreven om de juiste ontstekingsprocedure uit te voeren: • Controleer of de waterdruk in de installatie overeenstemt met de voorgeschreven druk (hoofdstuk 6). • Schakel de stroom naar de ketel in. •... -
Seite 26: Gasombouw
3. GASOMBOUW Niet voorzien bij deze ketelmodellen. 4. STORINGEN De storingen die op het display weergegeven worden zijn herkenbaar aan het symbool en een cijfer (storingscode). Voor de complete lijst van de storingen zie onderstaande tabel. Als het symbool op het display verschijnt vraagt de storing om RESET door de gebruiker. Om de ketel te RESETTEN houdt u de toets 2 seconden lang ingedrukt. -
Seite 27: Menu Ketelinfo
Ga tot slot over tot het ontluchten van eventuele stralingselementen in de installatie. Remeha nv/sa kan op geen enkele manier aansprakelijk gesteld worden voor schade die voortkomt uit de aanwezigheid van luchtbellen in de primaire warmtewisselaar wat te wijten is aan een verkeerde of onzorgvuldige inachtneming van datgene wat hierboven vermeld is. -
Seite 28: Voorschriften Vóór De Installatie
VOORSCHRIFTEN VÓÓR DE INSTALLATIE De technische notities en aanwijzingen die volgen zijn bestemd voor installateurs om hen de mogelijkheid te bieden het toestel op geschikte wijze te installeren. De aanwijzingen met betrekking tot het aanzetten en het gebruik van de ketel staan in het gedeelte dat bestemd is voor de gebruiker. -
Seite 29: Installeren Van De Leidingen
10. INSTALLEREN VAN DE LEIDINGEN De ketel kan makkelijk en op flexibele wijze geïnstalleerd worden dankzij de geleverde toebehoren waarvan verderop een beschrijving wordt gegeven. De ketel is oorspronkelijk ingesteld om aangesloten te worden op een coaxiale, verticale of horizontale afvoer-/aanzuigleiding. De ketel kan ook met gescheiden leidingen gebruikt worden door het splitsingstoebehoren te gebruiken. -
Seite 30: Gescheiden Leidingen
10.2 GESCHEIDEN LEIDINGEN Dit type leiding maakt het mogelijk om de verbrandingsgassen zowel buiten het gebouw als in enkele schoorsteenpijpen af te voeren. De aanzuiging van de verbrandingslucht kan op andere plaatsen dan die van de afvoer plaatsvinden. Het splitsingstoebehoren, dat op aanvraag geleverd wordt, bestaat uit een verloopafvoerkoppeling 80 (B) en een luchtaanzuigkoppeling (A). -
Seite 31: Aansluiting Kamerthermostaat
11.1 AANSLUITING KAMERTHERMOSTAAT De aansluitingen op het klemmenblok M1 staan onder hoogspanning (230 V). Alvorens tot het aansluiten over te gaan moet gecontroleerd worden of het toestel niet onder stroom staat. Houd de polariteit van de voeding aan L (LIJN) - N (NUL). Om de kamerthermostaat op de ketel aan te sluiten moet te werk gegaan worden zoals hieronder beschreven: •... -
Seite 32: Schoorsteenveegfunctie
12.3 SCHOORSTEENVEEGFUNCTIE Deze functie zorgt ervoor dat de ketel tijdens de verwarming op maximaal vermogen gebracht wordt. Na het activeren van deze functie is het mogelijk om het niveau van het vermogenspercentage van de ketel van het minimale op het maximale vermogen op de tapwaterstand te regelen. -
Seite 33: Instelling Van De Parameters
14. INSTELLING VAN DE PARAMETERS Om de parameters van de elektronische printplaat van de ketel te programmeren, moet u het volgende doen: • Houd de toetsen gelijktijdig ingedrukt en houd ze 6 seconden lang ingedrukt totdat programmaregel “P01” afgewisseld door de ingestelde waarde op het display verschijnt. •... -
Seite 34: Regeling Maximaal Verwarmingsvermogen
14.1 REGELING MAXIMAAL VERWARMINGSVERMOGEN Het is mogelijk om het maximale verwarmingsvermogen van de ketel al naargelang de eisen van de verwarmingsinstallatie waar de ketel op aangesloten is te verlagen. Hieronder is een tabel opgenomen met de waarden van parameter P13 al naargelang het gewenste maximale vermogen voor elk afzonderlijk ketelmodel. - Seite 35 Controleer eventuele rookrecirculatie. Activeer de automatische kalibratiefunctie die beschreven is in Rookstoring tijdens kalibratiefase (mogelijke rookrecirculatie). de paragraaf JAARLIJKS ONDERHOUD - VERVANGEN VAN ONDERDELEN. Controleer de werking van de pomp. Lucht in ketelkring (tijdelijke storing) Controleer de voedingsbedrading van de pomp. Controleer de werking van de pomp.
-
Seite 36: Regel- En Veiligheidssystemen
16. REGEL- EN VEILIGHEIDSSYSTEMEN De ketel is gebouwd om aan alle voorschriften van de Europese referentienormen te voldoen, de ketel is met name uitgerust met: • Veiligheidsthermostaat Dit systeem waarvan de sensor op de aanvoer van de verwarming geplaatst is onderbreekt de gastoevoer naar de brander in geval van oververhitting van het water in de primaire kring. -
Seite 37: Jaarlijks Onderhoud
18. JAARLIJKS ONDERHOUD Wacht totdat de verbrandingskamer en de leidingen afgekoeld zijn. Alvorens enige werkzaamheden uit te voeren moet gecontroleerd worden of de ketel niet onder stroom staat. Na afloop van de onderhoudswerkzaamheden moeten de oorspronkelijke werkingsparameters van de ketel indien deze veranderd zijn weer ingesteld worden. -
Seite 38: Plaatsing Van De Elektroden
18.3 PLAATSING VAN DE ELEKTRODEN CG_2190 18.4 VERVANGEN VAN ONDERDELEN Indien één of meer van de volgende onderdelen vervangen moet worden: • Water-rook wisselaar • Ventilator • Gasklep • Gassproeier • Brander • Vlamdetectie-elektrode moet de Automatische Kalibratiefunctie die hieronder beschreven wordt geactiveerd worden, daarna moet de waarde van het % gecontroleerd en eventueel geregeld worden zoals beschreven in het hoofdstuk “AANPASSINGSFUNCTIE VAN DE VERBRANDING (CO % )”... -
Seite 39: Technische Specificaties
20. TECHNISCHE SPECIFICATIES Modellen: INITIA PLUS 24/28 C 28/33 C Cat. Gassoort G20 - G25 Nominaal belasting tapwater - 2N (G20/G25) 28,9 34,0 Nominaal belasting verwarming - 2N (G20/G25) 24,7 28,9 Gereduceerd warmtedebiet - 2N (G20/G25) Nominaal warmtevermogen tapwater - 2N (G20/G25) 28,0 33,0 Nominaal warmtevermogen 80/60°C - 2N (G20/G25) -
Seite 40: Technische Parameters
21. TECHNISCHE PARAMETERS REMEHA INITIA PLUS 24/28 C 28/33 C Ketel met rookgascondensor Lagetemperatuurketel B1-ketel Ruimteverwarmingstoestel met warmte krachtkoppeling Combinatieverwarmingstoestel Prated Nominale warmteafgifte Nuttige warmteafgifte bij nominale warm... -
Seite 41: Productkaart
22. PRODUCTKAART REMEHA INITIA PLUS 24/28 C 28/33 C Ruimteverwarming - temperatuurtoepassing Midden Midden Waterverwarming - opgegeven capaciteitsprofiel Seizoensgebonden energie-efficiëntieklasse voor ruim teverwarming Energie-efficiëntieklasse voor waterverwarming (Prated of Psup) Nominale warmteafgifte Ruimteverwarming - jaarlijks energieverbruik Waterverwarming - jaarlijks energieverbruik Seizoensgebonden energie-efficiëntie voor ruimtever... - Seite 42 Lieber Kunde, unser Unternehmen ist zuversichtlich, dass unser neues Produkt allen Ihren Anforderungen entsprechen wird. Der Kauf eines unserer Produkte erfüllt garantiert alle Ihre Erwartungen: Gute Leistung in Kombination mit einfacher und kostensparender Nutzung. Bitte legen Sie dieses Handbuch nicht ungelesen aus der Hand: Es enthält nützliche Informationen für die richtige und effiziente Verwendung Ihres Produktes.
-
Seite 43: Symbolbeschreibung
SYMBOLBESCHREIBUNG WARNUNG Risiko einer Beschädigung oder Fehlfunktion des Geräts. Beachten Sie besonders Warnsymbole, die auf mögliche Gefahrensituationen für Personen hinweisen. VERBRENNUNGSGEFAHR Abwarten, bis das Gerät abgekühlt ist, bevor auf heiße Teile zugegriffen wird. GEFAHR – HOCHSPANNUNG Spannungsführende Teile – Gefahr eines elektrischen Schlags. FROSTGEFAHR Mögliche Eisbildung bei besonders niedrigen Temperaturen. -
Seite 44: Allgemeine Hinweise
ALLGEMEINE HINWEISE Der Heizkessel heizt das Wasser auf eine Temperatur unterhalb des Siedepunktes bei Luftdruck auf. Er muss an eine Heizungsanlage und an ein Warmwasserverteilernetz angeschlossen werden, die seinen Eigenschaften und seiner Leistung entsprechen. Bevor der Heizkessel von beruflich qualifiziertem Personal (hierzu die nationalen und lokalen Vorschriften beachten!) angeschlossen wird, muss: •... -
Seite 45: Inbetriebnahme Des Heizkessels
1. INBETRIEBNAHME DES HEIZKESSELS Für ein korrektes Einschalten des Heizkessels ist wie folgt vorzugehen: • Kontrollieren, ob der Anlagendruck den vorgeschriebenen Werten entspricht (Kapitel 6). • Den Heizkessel an das Stromnetz anschließen. • Den Gashahn öffnen (gelb, normalerweise unter dem Heizkessel angebracht). •... -
Seite 46: Gasart Wechseln
3. GASART WECHSELN Nicht für diese Modelle von Heizkesseln vorgesehen. 4. BETRIEBSSTÖRUNGEN Auf dem Display sind Störungen durch das Symbol und durch eine Nummer (Fehlercode) gekennzeichnet. Die komplette Störungsliste ist in der folgenden Tabelle enthalten. Erscheint das Symbol auf dem Display, muss der Benutzer ein RESET durchführen. Zum RESET des Heizkessels die Taste 2 Sekunden lang drücken. -
Seite 47: Informationsmenü Heizkessel
Wasser langsam einfließen lassen, um den Lufteinschluss im Primärkreislauf zu verhindern, bis der erforderliche Betriebsdruck erreicht ist. Schließlich die Strahlkörper der Anlage entlüften. Remeha nv/sa übernimmt keinerlei Verantwortung für Schäden, die durch den Einschluss von Luftblasen im Primärtauscher wegen falscher oder unzureichender Einhaltung der obigen Angaben verursacht werden. -
Seite 48: Hinweise Vor Der Installation
HINWEISE VOR DER INSTALLATION Die nachfolgenden Hinweise und technischen Anleitungen sind für die Installateure bestimmt, um den Heizkessel einwandfrei zu installieren. Die Anleitungen zum Einschalten und Benützen des Heizkessels befinden sich in dem für den Benutzer bestimmten Teil. Außerdem muss der Installationstechniker für die Installation von Heizanlagen gemäß den geltenden Gesetzesbestimmungen befähigt sein. -
Seite 49: Installation Der Leitungen
10. INSTALLATION DER LEITUNGEN Die Installation des Heizkessels kann dank des mitgelieferten Zubehörs, das nachstehend beschrieben wird, mühelos ausgeführt werden. Der Heizkessel ist ursprünglich für den Anschluss an eine Ablass-Ansaugleitung vorgesehen, die koaxial, vertikal oder horizontal sein kann. Der Heizkessel kann auch mit separaten Leitungen verwendet werden. Hierzu muss das Trennungszubehörteil verwendet werden. -
Seite 50: Separate Auslassleitungen
10.2 SEPARATE AUSLASSLEITUNGEN Dieser Leitungstyp dient zum Auslass der Abgase an der Außenseite des Gebäudes und durch einzelne Schornsteine. Die Ansaugung der Verbrennungsluft kann in anderen Bereichen als am Auslass erfolgen. Das als Zubehör gelieferte Trennungsteil besteht aus einem Reduzierstück am Auslass 80 (B) und aus einem Verbindungsstück für die Luftansaugung (A). -
Seite 51: Anschluss Raumthermostat
11.1 ANSCHLUSS RAUMTHERMOSTAT Die Anschlüsse der Klemmenleiste M1 stehen unter Hochspannung (230 V). Vor dem Anschluss sicherstellen, dass das Gerät nicht mit Strom versorgt wird. Die Polung bei der Stromversorung beachten L (LEITUNG) - N (NULLLEITER). Für den Anschluss des Raumthermostats an den Heizkessel, wie folgt vorgehen: •... -
Seite 52: Kaminfegerfunktion
12.3 KAMINFEGERFUNKTION Beim Aktivieren dieser Funktion erreicht der Heizkessel die höchste Heizleistung. Nach der Aktivierung kann der Leistungsprozentsatz des Heizkessels zwischen dem Mindest- und Höchstwert im Trinkwarmwasserbetrieb geregelt werden. Hierzu wie folgt vorgehen: • Die Tasten gleichzeitig mindestens 6 Sekunden lang drücken. Bei aktiver Funktion erscheint auf dem Display einige Sekunden lang die Meldung “On”, danach folgt die Programmzeile “303”... -
Seite 53: Parametereinstellung
14. PARAMETEREINSTELLUNG Zum Programmieren der Parameter der elektronischen Kartenbaugruppe des Heizkessels ist folgendermaßen vorzugehen: • Die Tasten gleichzeitig drücken und 6 Sekunden lang gedrückt halten, bis auf dem Display die Programmzeile “P01” abwechselnd mit dem eingegebenen Wert angezeigt wird. • Die Parameterliste mit den Tasten durchrollen. -
Seite 54: Regelung Der Maximalen Heizleistung
14.1 REGELUNG DER MAXIMALEN HEIZLEISTUNG Die max. Heizleistung des Heizkessels kann in Funktion der Erfordernisse der versorgten Heizanlage verringert werden. Es folgt eine Tabelle mit den Werten des Parameters P13 entsprechend der gewünschten maximalen Heizleistung für jedes Heizkesselmodell. Zum Ändern des Werts des Parameters P13 ist so vorzugehen, wie im Kapitel PARAMETEREINGABE beschrieben. Heizkesselmodell - PARAMETER P13 (%) / Heizleistung (kW) 24/28 C 28/33 C... - Seite 55 Den Pumpenbetrieb kontrollieren. Luft im Heizkreis (vorübergehende Störung) Das Versorgungskabel der Pumpe kontrollieren. Den Pumpenbetrieb kontrollieren. Das Versorgungskabel der Pumpe kontrollieren Sicherheitsthermostat wegen Übertemperatur ausgelöst Die Integrität des Begrenzungsthermostats sicherstellen und (wahrscheinlich wegen blockierter Pumpe oder wegen Luft im ggf. ersetzen Heizkreis).
-
Seite 56: Regel- Und Sicherheitsvorrichtungen
16. REGEL- UND SICHERHEITSVORRICHTUNGEN Der Heizkessel entspricht allen Vorschriften der europäischen Bezugsnormen und verfügt insbesondere über folgende Vorrichtungen: • Sicherheitsthermostat Dieses Gerät, dessen Sensor am Vorlauf der Heizung angeordnet ist, unterbricht den Gaszufluss zum Brenner, wenn das Wasser im Primärkreis zu heiß ist. Diese Sicherheitsvorrichtung darf keinesfalls außer Betrieb gesetzt werden. -
Seite 57: Jährliche Wartung
18. JÄHRLICHE WARTUNG Warten, bis die Verbrennungskammer und die Leitungen abgekühlt sind. Vor jeglichem Eingriff ist sicherzustellen, dass der Heizkessel nicht mit Strom versorgt wird. Nach den Wartungsarbeiten müssen die ursprünglichen Betriebsparameter des Heizkessels wieder hergestellt werden, falls sie geändert wurden. Die Reinigung des Geräts darf nicht mit Scheuermitteln oder aggressiven und/oder leicht entflammbaren Substanzen (z.B. -
Seite 58: Anordnung Der Elektroden
18.3 ANORDNUNG DER ELEKTRODEN CG_2190 18.4 AUSTAUSCH DER KOMPONENTEN Zum Austausch einer oder mehrerer der folgenden Komponenten: • Wasser-Abgas-Austauscher • Ventilator • Gasventil • Gashahn • Brenner • Flammenüberwachungselektrode muss das nachfolgend beschriebene Verfahren zur Automatischen Eichung befähigt werden. Sodann den CO %-Wert kontrollieren und eventuell einstellen - siehe hierzu Kapitel “FUNKTION ANPASSUNG DER VERBRENNUNG (CO % )”... -
Seite 59: Technische Merkmale
20. TECHNISCHE MERKMALE Modelle: INITIA PLUS 24/28 C 28/33 C Kategorie Gasart G20 - G25 Nenn-Wärmebelastung Trinkwarmwasser - 2N (G20/G25) 28,9 34,0 Nenn-Wärmebelastung Heizung - 2N (G20/G25) 24,7 28,9 Reduzierte Wärmebelastung - 2N (G20/G25) Nenn-Wärmeleistung Trinkwarmwasser - 2N (G20/G25) 28,0 33,0 Nenn-Wärmeleistung 80/60 °C - 2N (G20/G25) 24,0... -
Seite 60: Technische Parameter
21. TECHNISCHE PARAMETER REMEHA INITIA PLUS 24/28 C 28/33 C Brennwertkessel Niedertemperaturkessel Nein Nein B1-Kessel Nein Nein Raumheizgerät mit Kraft-Wärme-Kopplung Nein Nein Kombiheizgerät Prated Wärmenennleistung Wärmewirkungsgrad bei Wärmenennleis... -
Seite 61: Produktdatenblatt
22. PRODUKTDATENBLATT REMEHA INITIA PLUS 24/28 C 28/33 C Raumheizung – Temperaturanwendung Mittelbereich Mittelbereich Warmwasserbereitung – Angegebenes Lastprofil Klasse für die jahreszeitbedingte Raumheizungs-Ener gieeffizienz Klasse für die Warmwasserbereitungs-Energieeffizienz (Prated oder Psup) Wärmenennleistung Raumheizung – Jährlicher Energieverbrauch Warmwasserbereitung –... - Seite 62 7700014.01 (1-01/18)
- Seite 63 Pompe avec séparateur d'air Pomp met luchtscheider Pumpe mit Luftabscheider Robinet d'évacuation chaudière Afvoerkraan ketel Entleerungshahn Heizkessel Manomètre Manometer Druckmesser Soupape de sécurité hydraulique Hydraulische veiligheidsklep Hydraulisches Sicherheitsventil Stromingsopnemer met filter en Flusssensor mit Filter und Capteur de flux avec filtre et limiteur de débit debietbegrenzer Durchflussbegrenzer Capteur de priorité...
- Seite 64 7700014.01 (1-01/18)
- Seite 65 7700014.01 (1-01/18)
- Seite 66 41,5 53,5 7700014.01 (1-01/18)
- Seite 67 41,5 53,5 7700014.01 (1-01/18)
- Seite 68 7700014.01 (1-01/18)
- Seite 69 Lmax = 10 m - Ø 60/100 mm Lmax = 25 m - Ø 80/125 mm Lmax = 9 m - Ø 60/100 mm Lmax = 24 m - Ø 80/125 mm Lmax = 10 m - Ø 60/100 mm Lmax = 25 m - Ø...
- Seite 70 1000 1200 Q (l/h) 7700014.01 (1-01/18)
- Seite 71 7700014.01 (1-01/18)
- Seite 72 PARAMÈTRES MODIFIÉS / GEWIJZIGDE PARAMETERS / MODIFIZIERTE PARAMETER VALEUR / WAARDE / N° REMARQUES / NB / HINWEIS WERT Remeha NV Koralenhoeve 10 2160 Wommelgem 7700014.01 (1-01/18)
