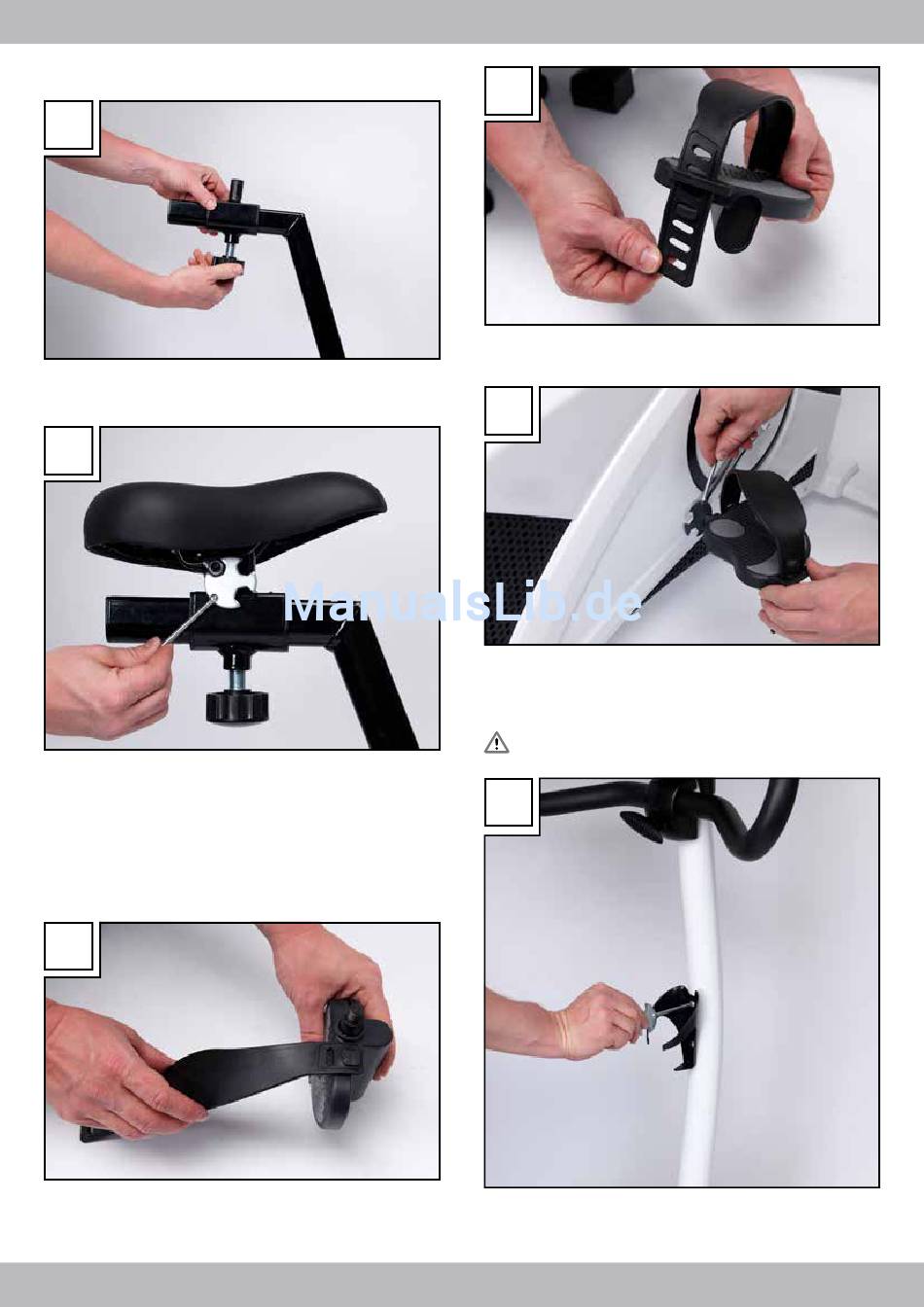

Schieben Sie die Sattelklemme auf die Sattelstütze und ziehen Sie die
Verstellschraube fest an (Abb. 6a).
6a
Stecken Sie nun den Sattel auf die Sattelhalterung und ziehen Sie die
unter dem Sattel befindliche Klemmschraube mit dem Universalwerkzeug
fest an (Abb. 6b).
6b

Montage der Pedale

Zur Montage der Pedale benötigen Sie die Pedalen (32R, 32L), die
Pedalschlaufen (32R, 32L) und das Universalwerkzeug. Zuerst befesti-
gen Sie die Pedalschlaufen an den Pedalen. Sie werden in die Haken
links und rechts der Pedale eingehängt (Abb. 7a und 7b). Achten Sie
auf die jeweilige Rechts-/Links-Kennzeichnung auf den Pedalen und den
Pedalschlaufen. Montieren Sie das mit „R" gekennzeichnete Pedal rechts
an die Tretkurbel, in Fahrtrichtung blickend, und das mit „L" gekennzeich-
nete Pedal links.
7a
32 DE
7b
Ziehen Sie die Pedalschrauben mit dem Universalwerkzeug fest
(Abb. 7c). Beachten Sie bitte, dass das Pedal auf der linken Seite
gegen den Uhrzeigersinn angezogen werden muss.
7c

Montage des trinkflaschenhalters (16)

Montieren Sie den Trinkflaschenhalter (16) mit zwei Schrauben (13)
an der Lenkerstütze (Abb. 8). Nun können Sie die Trinkflasche in der
Halterung platzieren.
Reinigen Sie die Trinkflasche (15) vor dem ersten Gebrauch
gründlich!
8
