Montage

HINWEIS!
Beschädigungsgefahr!
Unsachgemäßer Umgang mit dem Hochschrank kann zu Beschädigungen oder
Sachschäden führen.
− Montieren Sie den Hochschrank auf einer weichen und sauberen Unterlage. Legen Sie
ggf. eine Decke o. Ä. unter, damit die Oberflächen nicht zerkratzen oder beschädigt
werden.
− Gehen Sie bei der Montage des Hochschranks sorgfältig vor und halten Sie sich an die
Montageanleitung, anderenfalls kann eine fehlerhafte Montage zu einem Sicherheits-
risiko und dem Verlust der Garantie führen.
Montieren Sie den Hochschrank mithilfe der folgenden Anweisungen und grafischen Darstellungen.

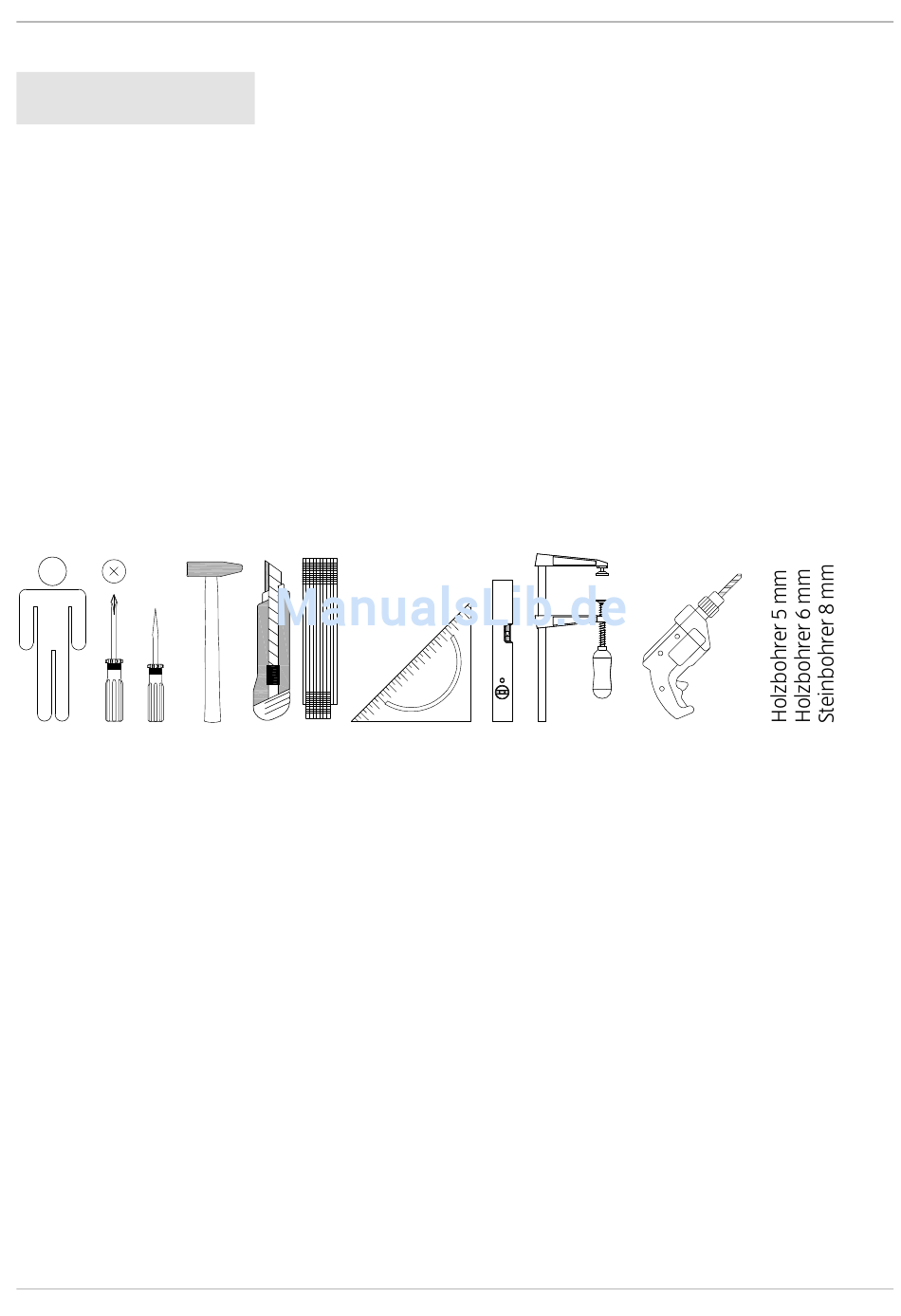

Für die Montage benötigen Sie einen Kreuzschlitz- Schraubendreher, eine Vorschlagspitze, einen
Hammer, ein Teppichmesser, einen Zollstock, ein Geodreieck, eine Wasserwaage, eine Schraubzwinge
und eine Bohrmaschine mit einem 5-mm- und 6-mm-Holzbohrer sowie einem 8-mm-Steinbohrer.
Die Hochglanzfronten sind an der Front- und an den Stirnseiten zum Schutz vor Beschädigungen mit
Schutzfolien überzogen. Entfernen Sie diese nach der Montage.
1 Rechtes Seitenteil vorbereiten ..................................................................................................... 10
2 Linkes Seitenteil vorbereiten ........................................................................................................12
3 Obere Tür vorbereiten .................................................................................................................. 14
4 Untere Tür vorbereiten ................................................................................................................. 15
5 Konstruktionsböden und Kopfteil vorbereiten ........................................................................... 16
6 Konstruktionsböden montieren ...................................................................................................17
7 Kopfteil montieren ....................................................................................................................... 18
8 Rückwand montieren ................................................................................................................... 19
9 Rückwand befestigen...................................................................................................................20
10 Standfüße montieren ....................................................................................................................21
11 Hochschrank an der Wand befestigen ......................................................................................... 22
12 Schublade montieren ................................................................................................................... 23
13 Schublade einsetzen und befestigen ........................................................................................... 24
14 Einlegeböden einlegen, Türen befestigen und ausrichten ........................................................ 25
