Inhaltszusammenfassung für Living style Belus 138133

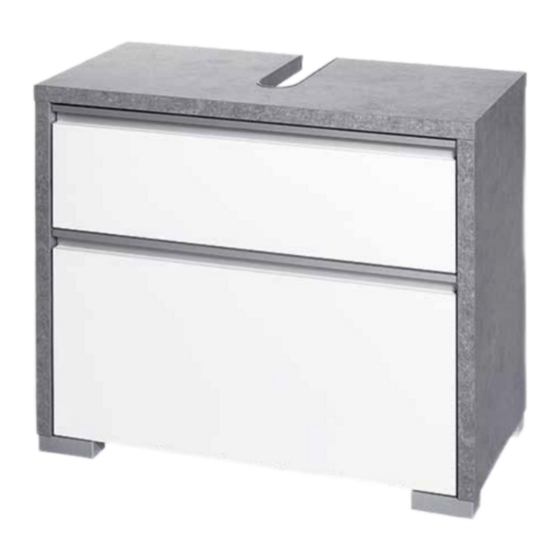

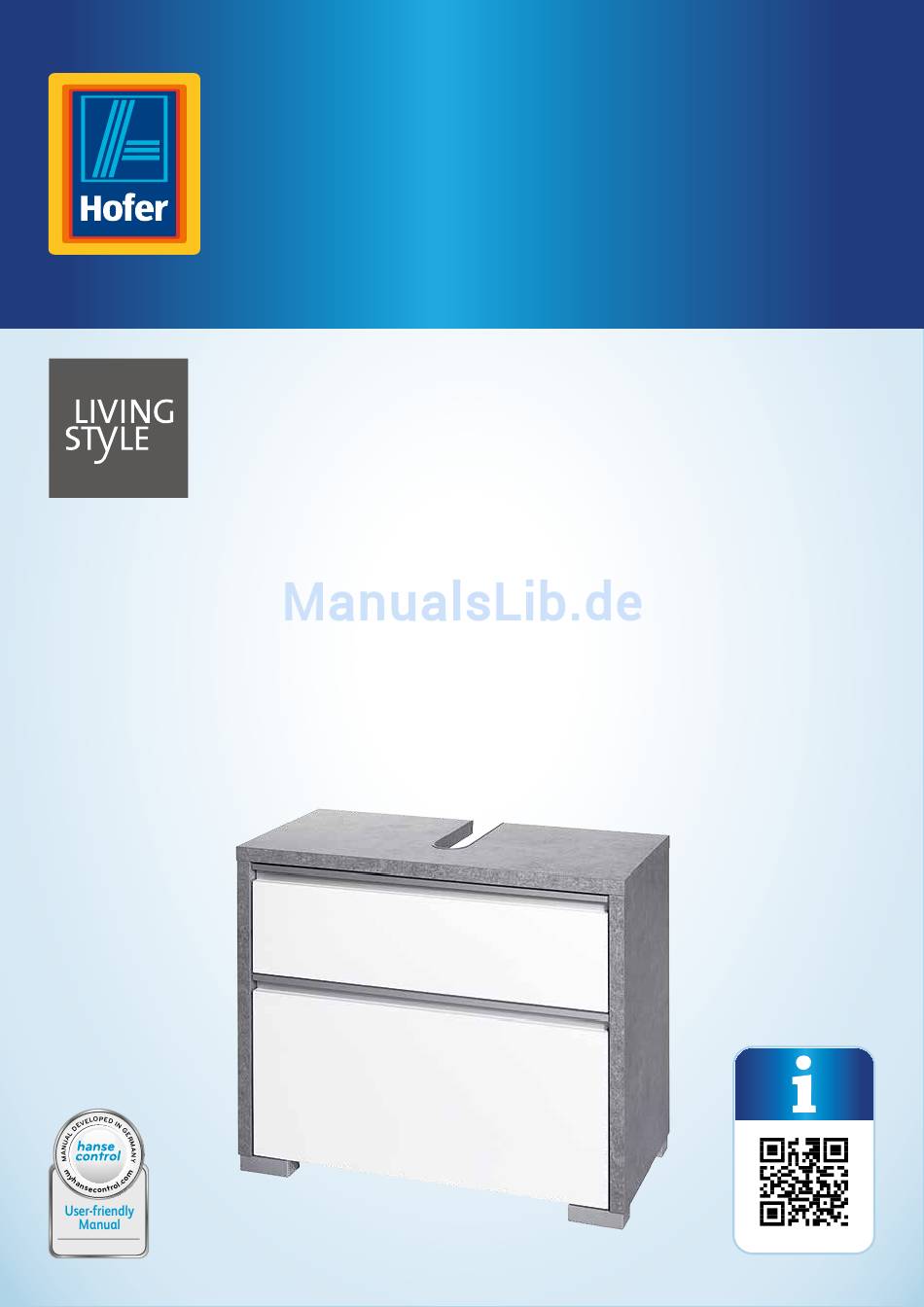

- Seite 1 Montageanleitung Navodila za montažo WASCHBECKEN- UNTERSCHRANK OMARA ZA POD UMIVALNIK Deutsch ..02 Slovensko ..25 ID: #05007...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Übersicht ..............................3 Lieferumfang/Produktteile ........................5 QR-Codes ..............................6 Allgemeines ............................7 Montageanleitung lesen und aufbewahren ....................7 Zeichenerklärung ............................... 7 Sicherheit ............................. 7 Bestimmungsgemäßer Gebrauch ........................7 Sicherheitshinweise ............................7 Lieferumfang prüfen ...........................8 Montage ...............................9 Reinigung ............................22 Wartung ............................. 22 Aufbewahrung .......................... -
Seite 3: Übersicht
Übersicht... - Seite 4 Übersicht...
-
Seite 5: Lieferumfang/Produktteile
Lieferumfang/Produktteile Lieferumfang/Produktteile Schrankteile Kleinteile Seitenteil, rechts Schraube, ∅ 3,5 × 16 mm, 6× Seitenteil, links Verbindungsbeschlag, 8× Kopfteil Exzenterbolzen, 8× Fußteil Kunststoffabdeckung, 8× Frontteil untere Schublade Teleskopschiene, 4× Boden untere Schublade Schraube, ∅ 6,3 × 10 mm, 8× Schubladen-Faltzarge Schraube, M4 × 9 mm, 4× Frontteil obere Schublade Selbsteinzug, 4×... -
Seite 6: Qr-Codes
QR-Codes Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 7: Allgemeines
Allgemeines Allgemeines Sicherheit Montageanleitung lesen und Bestimmungsgemäßer Gebrauch aufbewahren Der Unterschrank ist ausschließlich zum Unterstellen unter ein Waschbecken konzipiert. Er ist ausschließ- Diese Montageanleitung gehört zu lich für den Privatgebrauch bestimmt und nicht für diesem Waschbecken-Unterschrank (im den gewerblichen Bereich geeignet. Folgenden nur „Unterschrank“... -
Seite 8: Lieferumfang Prüfen
Lieferumfang prüfen Lieferumfang prüfen − Stellen Sie den Unterschrank auf einem gut zugänglichen, ebenen, trockenen, und ausreichend stabilen Untergrund auf. HINWEIS! − Stellen Sie den Unterschrank nie in die Beschädigungsgefahr! Nähe von heißen Oberflächen (z. B. Kaminofen). Wenn Sie die Verpackung unvorsichtig mit einem scharfen Messer oder anderen spitzen −... -
Seite 9: Montage
Montage Montage HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Unterschrank kann zu Beschädigungen oder Sachschäden führen. − Montieren Sie den Unterschrank auf einer weichen und sauberen Unterlage. Legen Sie ggf. eine Decke o. Ä. unter, damit die Oberflächen nicht zerkratzt oder beschädigt werden können. -
Seite 10: Seitenteile Vorbereiten
Montage 1 Seitenteile vorbereiten 4× 4× 4× 8× 4× 12× 4× 1. Schrauben Sie die Teleskopschienen mit den Schrauben und die Selbsteinzüge mit den Schrauben an den Seitenteilen fest. 2. Schrauben Sie die Exzenterbolzen in die Seitenteile. 3. Stecken Sie die Verbindungsbeschläge in die Seitenteile. -
Seite 11: Kopfteil Vorbereiten
Montage 2 Kopfteil vorbereiten 2× 4× 1. Schrauben Sie die Exzenterbolzen in das Kopfteil 2. Befestigen Sie den Kunststoffbeschlag mit den Nägeln am Kopfteil. 3 Fußteil vorbereiten 4× 4× 1. Stecken Sie die Verbindungsbeschläge in das Fußteil 2. Befestigen Sie die Holzdübel mit dem Montageleim im Fußteil. -
Seite 12: Seitenteile Montieren
Montage 4 Seitenteile montieren 4× 1. Stecken Sie die Seitenteile in das Fußteil und drehen Sie die Verbindungsbeschläge mit einem Kreuzschlitz-Schraubendreher im Uhrzeigersinn fest. 2. Stecken Sie die Kunststoffabdeckungen auf die Verbindungsbeschläge. -
Seite 13: Kopfteil Montieren
Montage 5 Kopfteil montieren 4× 1. Stecken Sie das Kopfteil in die Seitenteile und drehen Sie die Verbindungsbeschläge mit einem Kreuzschlitz-Schraubendreher im Uhrzeigersinn fest. 2. Stecken Sie die Kunststoffabdeckungen auf die Verbindungsbeschläge. -
Seite 14: Rückwand Montieren
Montage 6 Rückwand montieren 4× 8× 2× 2× 1. Schieben Sie die Rückwand in die Einbuchtungen der beiden Seitenteile , bis die Rückwand bündig mit dem Fußteil abschließt. 2. Richten Sie den Unterschrank aus. 3. Befestigen Sie die Rückwand mit den Nägeln und den Schrauben am Fußteil. -
Seite 15: Standfüße Montieren
Montage 7 Standfüße montieren 4× 12× 1. Markieren Sie exakte Position und Schraublöcher für die vier Standfüße mit der Vorschlagspitze auf der Unterseite des Fußteils Stellen Sie sicher, dass die Standfüße den erforderlichen Abstand von 2 mm zu den Seitenrändern einhalten. -
Seite 16: Untere Schublade Montieren
Montage 8 Untere Schublade montieren 1. Platzieren Sie ein wenig Montageleim an die Faltstellen der Schubladen-Faltzarge , klappen Sie sie zusammen und schieben Sie den Boden der unteren Schublade hinein. 2. Befestigen Sie die Schubladen-Faltzarge mit Montageleim an das Frontteil der unteren Schub lade 3. - Seite 17 Montage 3× 2× 2× 5. Befestigen Sie die Griffleiste mit den Schrauben am Frontteil der unteren Schublade 6. Befestigen Sie die Winkel für den Selbsteinzug mit den Schrauben an der Schubladen- Faltzarge 7. Stellen Sie mit einem Geodreieck sicher, dass alle Teile in einem exakten 90°-Winkel zueinander ausgerichtet sind.
-
Seite 18: Obere Schublade Montieren
Montage 9 Obere Schublade montieren 4× 1. Befestigen Sie das rechte und das linke Seitenteil für die obere Schublade mit Montage- leim an das Frontteil der oberen Schublade und warten Sie ca. 30 Minuten, bis der Montageleim getrocknet ist. 2. Schieben Sie den Boden der oberen Schublade in die Nut des rechten und linken Seitenteils für die obere Schublade. - Seite 19 Montage 3× 2× 2× 4. Befestigen Sie die Griffleiste mit den Schrauben am Frontteil der oberen Schublade. 5. Befestigen Sie die Winkel für den Selbsteinzug mit den Schrauben am rechten und linken Seitenteil für die obere Schublade. 6. Stellen Sie mit einem Geodreieck sicher, dass alle Teile in einem exakten 90°-Winkel zueinander ausgerichtet sind.
-
Seite 20: Schubladen Einsetzen Und Befestigen
Montage 10 Schubladen einsetzen und befestigen 4× 4× 1. Fahren Sie die Teleskopschienen heraus. 2. Fahren Sie den Einzugmechanismus der Selbsteinzüge heraus und lassen Sie ihn einrasten. 3. Schieben Sie die Schubladen in die Teleskopschienen. 4. Verbinden Sie die Schubladen und die Teleskopschienen mit den Schrauben... -
Seite 21: Kosmetikeinsatz Befestigen
Montage 11 Kosmetikeinsatz befestigen 2× 1. Platzieren Sie den Kosmetikeinsatz in der Schublade. 2. Befestigen Sie den Kosmetikeinsatz mit den Nägeln am Boden der oberen Schublade... -
Seite 22: Reinigung
Reinigung Reinigung Technische Daten Modell: Belus 138133 HINWEIS! Abmessungen (B × H × T): 67 × 57 × 33 cm Beschädigungsgefahr! Artikelnummer: 67619 Unsachgemäßer Umgang mit dem Unter- schrank kann zu Beschädigungen führen. Entsorgung − Verwenden Sie keine aggressiven Reini- gungsmittel, Bürsten mit Metall- oder... -
Seite 23: Herstellergarantie
Herstellergarantie 5 Jahre Hersteller Garantie Diese Garantieleistung bezieht sich nur auf die Funktion bei bestimmungsmäßigem Gebrauch in privaten Haushalten. Die Garantie bezieht sich auf: - Scharniere und Montageplatten - Griffe - Möbelrollen Ausgenommen von Garantieansprüchen sind: - Quellschäden und Veränderungen am Möbel, die durch stehende Feuchtigkeit oder nicht entferntes Kondensat sowie Chemikalien und Lösungsmittel entstanden sind. - Seite 25 Kazalo Kazalo Pregled .............................. 26 Vsebina kompleta/deli izdelka ......................28 Kode QR ............................. 29 Splošno ..............................30 Preberite in shranite navodila za montažo ....................30 Razlaga znakov ..............................30 Varnost ...............................30 Namenska uporaba ............................30 Varnostni napotki ............................. 30 Preverite vsebino kompleta ......................31 Montaža .............................
-
Seite 26: Pregled
Pregled... - Seite 27 Pregled...
-
Seite 28: Vsebina Kompleta/Deli Izdelka
Vsebina kompleta/deli izdelka Vsebina kompleta/deli izdelka Deli omare Majhni deli Stranski del, desni Vijak, ∅ 3,5 × 16 mm, 6× Stranski del, levi Vezno okovje, 8× Vrhnji del Ekscentrični sornik, 8× Vznožje Plastični pokrov, 8× Sprednji del spodnjega predala Teleskopsko vodilo, 4× Dno spodnjega predala Vijak, ∅... -
Seite 29: Hitro In Preprosto Do Cilja S Kodami Qr
Kode QR Hitro in preprosto do cilja s kodami QR Ne glede na to, ali potrebujete informacije o izdelkih, nadomestne dele, dodatno opremo, podatke o garancijah izdelovalcev ali servisih ali si želite udobno ogledati videoposnetek z navodili – s kodami QR boste zlahka na cilju. -
Seite 30: Splošno
Splošno Splošno Varnost Preberite in shranite navodila za Namenska uporaba montažo Omarica je zasnovana izključno za montažo pod umivalnik. Namenjena je izključno za zasebno Ta navodila za montažo spadajo k tej uporabo in ni primerna za poslovne namene. omarici za pod umivalnik (v nadaljevanju Omarico uporabljajte le tako, kot je opisano v imenovana samo „omarica“). -
Seite 31: Preverite Vsebino Kompleta
Preverite vsebino kompleta Preverite vsebino kompleta − Omaro postavite na zlahka dostopno, ravno, suho in dovolj stabilno površino. OBVESTILO! − Omarice ne postavljajte v bližino vročih površin (npr. kamina). Nevarnost poškodb! − Omarice ne izpostavljajte visokim Če embalažo neprevidno odprete z ostrim temperaturam (npr. -
Seite 32: Montaža
Montaža Montaža OBVESTILO! Nevarnost poškodb! Nepravilno ravnanje z omarico lahko povzroči poškodbe ali materialno škodo. − Omarico sestavljajte na mehki in čisti podlagi. Po potrebi pod izdelek položite odejo ali podoben predmet, da se ne opraskajo ali poškodujejo površine. − Omarico sestavljajte skrbno in upoštevajte navodila za montažo; napačna montaža lahko povzroči varnostna tveganja in izgubo garancije. -
Seite 33: Priprava Stranskih Delov
Montaža 1 Priprava stranskih delov 4× 4× 4× 8× 4× 12× 4× 1. Pritrdite teleskopska vodila z vijaki in mehanizme za samozapiranje z vijaki na stranska dela 2. Privijte ekscentrične sornike v stranici. 3. Vstavite vezna okovja v stranske dele. 4. -
Seite 34: Priprava Vrhnjega Dela
Montaža 2 Priprava vrhnjega dela 2× 4× 1. Privijte ekscentrične sornike v vrhnji del 2. Pritrdite plastični zaključni del z žeblji na vrhnji del. 3 Priprava vznožja 4× 4× 1. Vstavite vezna okovja v vznožje 2. Pritrdite lesene čepe z montažnim lepilom v vznožje. -
Seite 35: Montaža Stranskih Delov
Montaža 4 Montaža stranskih delov 4× 1. Vstavite stranska dela v vznožje in s križnim izvijačem zategnite vezna okovja smeri urnega kazalca. 2. Namestite plastične pokrove na vezna okovja. -
Seite 36: Montaža Vrhnjega Dela
Montaža 5 Montaža vrhnjega dela 4× 1. Vstavite vrhnji del v stranska dela ter s križnim izvijačem zategnite vezna okovja smeri urnega kazalca. 2. Namestite plastične pokrove na vezna okovja. -
Seite 37: Montaža Hrbtne Ploskve
Montaža 6 Montaža hrbtne ploskve 4× 8× 2× 2× 1. Vstavite hrbtno ploskev v utore obeh stranic , tako da je poravnana z vznožjem 2. Omaro poravnajte. 3. Hrbtno ploskev z žeblji in vijaki pritrdite na vznožje. 4. Hrbtno ploskev s pritrdilnimi kotniki in vijaki pritrdite na stranici. -
Seite 38: Montaža Nog
Montaža 7 Montaža nog 4× 12× 1. S šilom označite natančen položaj in odprtine za vijake za vse štiri noge na spodnji strani vznožja Pri tem upoštevajte obvezno 2-milimetrsko razdaljo nog od stranskih robov. 2. Vsako nogo pritrdite s tremi vijaki... -
Seite 39: Montaža Spodnjega Predala
Montaža 8 Montaža spodnjega predala 1. Nanesite nekaj montažnega lepila na zgibna mesta okvirja predala , zložite ga in vanj vstavite dno spodnjega predala 2. Z montažnim lepilom pritrdite okvir predala na sprednji del spodnjega predala 3. Vzemite vmesno desko in jo s kladivom na rahlo potolcite po sprednjem delu spodnjega predala. S kladivom ne tolcite neposredno po okviru predala. - Seite 40 Montaža 3× 2× 2× 5. Prijemalno letev z vijaki pritrdite na sprednji del spodnjega predala 6. Kotnike za mehanizem za samozapiranje z vijaki pritrdite na okvir predala 7. Z geotrikotnikom preverite, da so vsi deli montirani tako, da je kot med njimi natančno 90°.
-
Seite 41: Montaža Zgornjega Predala
Montaža 9 Montaža zgornjega predala 4× 1. Desni in levi stranski del za zgornji predal z montažnim lepilom pritrdite na sprednji del zgornjega predala in počakajte približno 30 minut, da se lepilo posuši. 2. Dno zgornjega predala vstavite v utor desnega in levega stranskega dela za zgornji predal. 3. - Seite 42 Montaža 3× 2× 2× 4. Prijemalno letev z vijaki pritrdite na sprednji del zgornjega predala. 5. Kotnike za mehanizem za samozapiranje z vijaki pritrdite na desni in levi stranski del za zgornji predal. 6. Z geotrikotnikom preverite, da so vsi deli montirani tako, da je kot med njimi natančno 90°.
-
Seite 43: Namestitev In Pritrditev Predalov
Montaža 10 Namestitev in pritrditev predalov 4× 4× 1. Izvlecite teleskopska vodila 2. Izvlecite zaporni mehanizem mehanizmov za samozapiranje in pustite, da se zaskoči. 3. Vstavite predala v teleskopska vodila. 4. Predala in teleskopska vodila spojite z vijaki... -
Seite 44: Pritrditev Vložka Za Kozmetične Pripomočke
Montaža 11 Pritrditev vložka za kozmetične pripomočke 2× 1. Namestite vložek za kozmetične pripomočke v predal. 2. Vložek za kozmetične pripomočke z žeblji pritrdite na dno zgornjega predala... -
Seite 45: Čiščenje
Čiščenje Čiščenje Tehnični podatki Model: Belus 138133 OBVESTILO! Mere (Š × V × G): 67 × 57 × 33 cm Številka izdelka: 67619 Nevarnost poškodb! Nepravilno ravnanje z omaro lahko vodi do Odlaganje med odpadke poškodb. − Za čiščenje ne uporabljajte agresivnih Odlaganje embalaže med odpadke čistilnih sredstev, krtač... -
Seite 46: Proizvajalčeva Garancija
Proizvajalčeva garancija 5-letna proizvajalčeva garancija Ta garancija se nanaša samo na delovanje pri namenski uporabi v zasebnih gospodinjstvih. Garancija se nanaša na: - tečaje in montažne plošče; - ročaje; - pohištvena kolesca. Iz garancijskih zahtevkov so izvzeti: - nabreklost in spremembe na pohištvu, ki so nastali zaradi stoječe vlage ali neodstranjenega kondenzata ter kemikalij in topil;... - Seite 47 Vertrieben durch: | Distributer: W.SCHILDMEYER GMBH & CO. KG SACHSENWEG 55 32547 BAD OEYNHAUSEN GERMANY KUNDENDIENST • POPRODAJNA PODPORA 67619 00800-09 34 85 67 info@zeitlos-vertrieb.de JAHRE GARANTIE MODELL/IZDELEK: LET GARANCIJE Belus 138133 01/2018...
