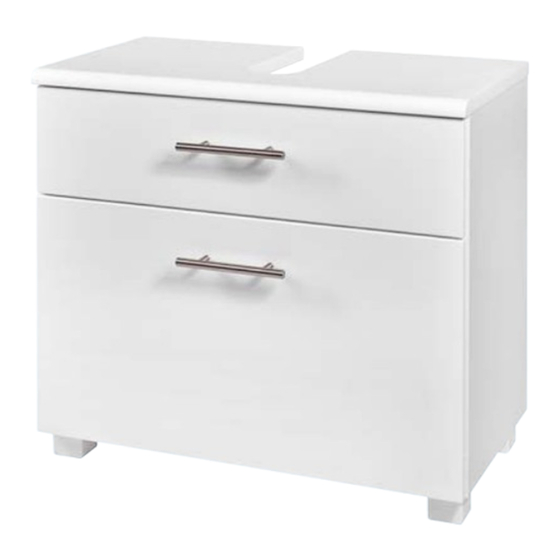

Living style Modena Montageanleitung
Waschbecken unterschrank
Vorschau ausblenden
Andere Handbücher für Modena:
- Montageanleitung (44 Seiten) ,
- Montageanleitung (52 Seiten) ,
- Montageanleitung (32 Seiten)
Verwandte Anleitungen für Living style Modena
Inhaltszusammenfassung für Living style Modena

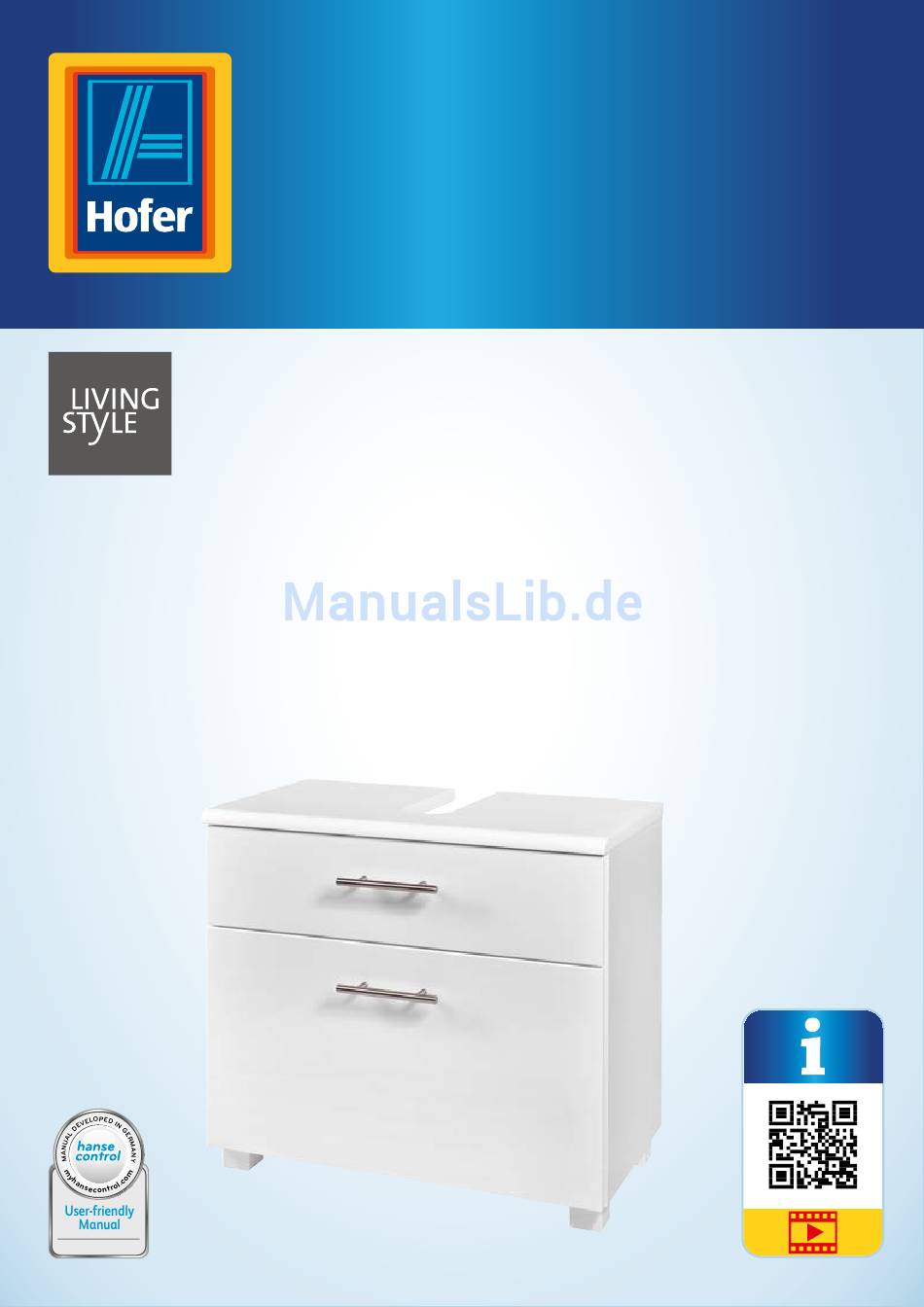

- Seite 1 Montageanleitung Navodila za montažo WASCHBECKEN- UNTERSCHRANK OMARICA ZA POD UMIVALNIK Deutsch ..02 Slovensko ..25 ID: #05007...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Übersicht ..............................3 Lieferumfang/Produktteile ........................5 QR-Codes ..............................6 Allgemeines ............................7 Montageanleitung lesen und aufbewahren ....................7 Zeichenerklärung ............................... 7 Sicherheit ............................. 7 Bestimmungsgemäßer Gebrauch ........................7 Sicherheitshinweise ............................7 Lieferumfang prüfen ...........................8 Montage ...............................9 Reinigung ............................24 Wartung ............................. 24 Aufbewahrung .......................... -
Seite 3: Übersicht
Übersicht Übersicht... - Seite 4 Übersicht...
-
Seite 5: Lieferumfang/Produktteile
Lieferumfang/Produktteile Lieferumfang/Produktteile Schrankteile Kleinteile Seitenteil, rechts Schrankaufhängung, links Seitenteil, links Schrankaufhängung, rechts Kopfteil Holzdübel, 2× Fußteil Klebepunkt, 4× Frontteil untere Schublade Verbindungsbeschlag, 8× Boden untere Schublade Exzenterbolzen, 8× Schubladen-Faltzarge Zierabdeckung, 4× Frontteil obere Schublade Schraube, ∅ 6,3 × 10 mm, 8× Boden obere Schublade Teleskopschiene, 4×... -
Seite 6: Qr-Codes
QR-Codes Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 7: Allgemeines
Allgemeines Allgemeines Das Symbol „GS“ steht für geprüfte Sicherheit. Montageanleitung lesen und geprüfte Sicherheit Produkte, die mit diesem Zeichen aufbewahren gekennzeichnet sind, wurden von einem unabhängigen Prüfinstitut Diese Montageanleitung gehört zu geprüft. diesem Waschbecken-Unterschrank (im Folgenden nur „Unterschrank“ genannt). Sie enthält wichtige Informa- Sicherheit tionen zur Montage und Verwendung. -
Seite 8: Lieferumfang Prüfen
Lieferumfang prüfen Lieferumfang prüfen VORSICHT! HINWEIS! Verletzungsgefahr! Ein Umkippen des Unterschranks kann zu Beschädigungsgefahr! Verletzungen führen. Wenn Sie die Verpackung unvorsichtig mit − Um ein Umkippen des Unterschranks zu einem scharfen Messer oder anderen spit- verhindern, verwenden Sie den Unter- zen Gegenständen öffnen, kann der Unter- schrank nur mit der montierten Wand- schrank schnell beschädigt werden. -
Seite 9: Montage
Montage Montage HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Unterschrank kann zu Beschädigungen oder Sach- schäden führen. − Montieren Sie den Unterschrank auf einer weichen und sauberen Unterlage. Legen Sie ggf. eine Decke o. Ä. unter, damit die Oberflächen nicht zerkratzen oder beschädigt werden. -
Seite 10: Seitenteile Vorbereiten
Montage 1 Seitenteile vorbereiten 2× 4× 4× 8× 4× 1. Schrauben Sie die Teleskopschienen mit den Schrauben an den Seitenteilen fest. 2. Schrauben Sie die Exzenterbolzen in die Seitenteile. 3. Stecken Sie die linke Schrankaufhängung in die oberen Aussparungen des linken Seitenteils. 4. -
Seite 11: Kopfteil Vorbereiten
Montage 2 Kopfteil vorbereiten 4× − Schrauben Sie die Exzenterbolzen in das Kopfteil 3 Fußteil vorbereiten 4× − Stecken Sie jeweils einen Verbindungsbeschlag in die Aussparungen des Fußteils . Achten Sie darauf, dass die Pfeilmarkierung auf die Bohrungen an den Kanten des Fußteils zeigen. -
Seite 12: Seitenteile Montieren
Montage 4 Seitenteile montieren − Stecken Sie die Seitenteile in das Fußteil und drehen Sie die Verbindungs- beschläge mit einem Kreuzschlitz-Schraubendreher im Uhrzeigersinn fest. -
Seite 13: Kopfteil Montieren
Montage 5 Kopfteil montieren 4× 1. Stecken Sie das Kopfteil in die Seitenteile und drehen Sie die Verbindungs- beschläge mit einem Kreuzschlitz-Schraubendreher im Uhrzeigersinn fest. 2. Stecken Sie die Zierabdeckungen auf die Verbindungsbeschläge. -
Seite 14: Rückwand Montieren
Montage 6 Rückwand montieren 2× 2× 13× 13× 1. Schieben Sie die Rückwand in die Einbuchtungen der beiden Seitenteile , bis die Rückwand bündig mit dem Fußteil abschließt. 2. Richten Sie den Unterschrank mithilfe eines Zollstocks exakt rechtwinklig aus. 3. Befestigen Sie die Rückwand mit den Nägeln am Fußteil. -
Seite 15: Standfüße Montieren
Montage 7 Standfüße montieren 8× 4× 1. Markieren Sie die exakte Position und die Schraublöcher für die vier Standfüße mit der Vor- schlagspitze auf der Unterseite des Fußteils 2. Stellen Sie sicher, dass die vorderen Standfüße jeweils einen Abstand von 10 mm zu den Seitenrän- dern und zur Vorderkante des Fußteils einhalten. -
Seite 16: Unterschrank An Der Wand Montieren
Montage 8 Unterschrank an der Wand montieren 2× 2×... - Seite 17 Montage VORSICHT! Kipp- und Verletzungsgefahr! Wenn der Unterschrank nicht an der Wand befestigt wird, besteht Kipp- und Verletzungs- gefahr. − Befestigen Sie den Unterschrank unbedingt wie unten beschrieben an der Wand. Die Position der Bohrungen ist dabei im oberen Drittel der Rückwand frei wählbar. Es empfiehlt sich aber, die Fliesenfuge als Position für das Bohrloch zu wählen.
-
Seite 18: Untere Schublade Montieren
Montage 9 Untere Schublade montieren 1. Setzen Sie den Boden der unteren Schublade in die Nut der Schubladen-Faltzarge 2. Streichen Sie den Montageleim auf die Winkel und klappen Sie die Seiten der Schubladen- Falt zarge um den Boden der unteren Schublade (1.). 3. - Seite 19 Montage 2× 6. Stellen Sie mit einem Geodreieck sicher, dass alle Teile in einem exakten 90°-Winkel zueinander ausgerichtet sind und die Diagonalmaße A und B gleich sind. Der Schubladenkasten kann vor dem Aushärten im Winkel ausgerichtet werden (4.). 7. Warten Sie ca. 15 Minuten, bis der Montageleim getrocknet ist (5.). 8.
-
Seite 20: Obere Schublade Montieren
Montage 10 Obere Schublade montieren 4× 1. Legen Sie das Frontteil der oberen Schublade so vor sich, dass die Löcher unter den Bohrungen nach vorn gerichtet sind. 2. Befestigen Sie das rechte Seitenteil und das linke Seitenteil für die obere Schublade mit Mon- tageleim am Frontteil der oberen Schublade und warten Sie ca. - Seite 21 Montage 2× 5. Stellen Sie mit einem Geodreieck sicher, dass alle Teile in einem exakten 90°-Winkel zueinander aus- gerichtet und die Diagonalmaße A und B gleich sind (4.). 6. Befestigen Sie den Metallgriff mit den Schrauben am Frontteil der oberen Schublade (5.). 7.
-
Seite 22: Schubladen Einsetzen Und Befestigen
Montage 11 Schubladen einsetzen und befestigen 4× 1. Ziehen Sie die Teleskopschienen heraus. 2. Schieben Sie die Schubladen auf die Teleskopschienen. 3. Verbinden Sie die Schubladen und die Teleskopschienen mit den Schrauben... -
Seite 23: Kosmetikeinsatz Befestigen
Montage 12 Kosmetikeinsatz befestigen 2× 1. Platzieren Sie den Kosmetikeinsatz in der oberen Schublade. 2. Befestigen Sie den Kosmetikeinsatz mit den Nägeln am Boden der oberen Schublade... -
Seite 24: Reinigung
Reinigung Reinigung Technische Daten Modell: Modena HINWEIS! Abmessungen Beschädigungsgefahr! (B × H × T): 65 × 58 × 36 cm Unsachgemäße Reinigung kann den Un- Artikelnummer: 135914 terschrank beschädigen. Entsorgung − Verwenden Sie keine aggressiven Rei- nigungsmittel, Bürsten mit Metall- oder Verpackung entsorgen Nylonborsten, Mikrofasertücher sowie... - Seite 25 Kazalo Kazalo Pregled .............................. 26 Vsebina kompleta/deli izdelka ......................28 Kode QR ............................. 29 Splošno ..............................30 Preberite in shranite navodila za montažo ....................30 Razlaga znakov ..............................30 Varnost ...............................30 Namenska uporaba ............................30 Varnostni napotki ............................. 30 Preverite vsebino kompleta ......................31 Montaža .............................
-
Seite 26: Pregled
Pregled Pregled... - Seite 27 Pregled...
-
Seite 28: Vsebina Kompleta/Deli Izdelka
Vsebina kompleta/deli izdelka Vsebina kompleta/deli izdelka Deli omarice Majhni deli Stranica, desna Obesa za omarico, levo Stranica, leva Obesa za omarico, desno Vrhnji del Leseni čep, 2× Vznožje Lepilna točka, 4× Sprednji del spodnjega predala Vezno okovje, 8× Dno spodnjega predala Ekscentrični sorniki, 8×... -
Seite 29: Hitro In Preprosto Do Cilja S Kodami Qr
Kode QR Hitro in preprosto do cilja s kodami QR Ne glede na to, ali potrebujete informacije o izdelkih, nadomestne dele, dodatno opremo, podatke o garancijah izdelovalcev ali servisih ali si želite udobno ogledati videoposnetek z navodili – s kodami QR boste zlahka na cilju. -
Seite 30: Splošno
Splošno Splošno Varnost Preberite in shranite navodila za Namenska uporaba montažo Omarica je zasnovana izključno za montažo pod umivalnik. Namenjena je izključno za zasebno Ta navodila za montažo spadajo k tej uporabo in ni primerna za poslovne namene. omarici za pod umivalnik (v nadaljeva- Omarico uporabljajte le tako, kot je opisano v na- nju imenovana samo „omarica“). -
Seite 31: Preverite Vsebino Kompleta
Preverite vsebino kompleta Preverite vsebino kompleta OBVESTILO! OBVESTILO! Nevarnost poškodb! Nepravilno sestavljanje omarice lahko pri- Nevarnost poškodb! vede do poškodb omarice. Če embalažo neprevidno odprete z ostrim − Da preprečite praske, montirajte omarico nožem ali drugimi ostrimi oz. koničastimi na mehki podlagi (npr. odeji). predmeti, lahko omarico hitro poškodujete. -
Seite 32: Montaža
Montaža Montaža OBVESTILO! Nevarnost poškodb! Nepravilno ravnanje z omarico lahko povzroči poškodbe ali materialno škodo. − Omarico sestavljajte na mehki in čisti podlagi. Po potrebi pod njo položite odejo ali kaj podobnega, da se površine ne opraskajo ali poškodujejo. − Omarico sestavljajte skrbno in upoštevajte navodila za montažo; napačna montaža lahko povzroči varnostna tveganja in izgubo garancije. -
Seite 33: Priprava Stranic
Montaža 1 Priprava stranic 2× 4× 4× 8× 4× 1. Privijte teleskopska vodila z vijaki na stranicah 2. Privijte ekscentrične sornike v stranici. 3. Vstavite po eno obeso za omarico v zgornje odprtine leve stranice. 4. Vstavite desno obeso za omarico v zgornje odprtine desne stranice. -
Seite 34: Priprava Vrhnjega Dela
Montaža 2 Priprava vrhnjega dela 4× − Privijte ekscentrične sornike v vrhnji del 3 Priprava vznožja 4× − Vstavite po eno vezno okovje v odprtine vznožja . Pri tem pazite, da puščica kaže na izvrtine na robovih vznožja. -
Seite 35: Montaža Stranic
Montaža 4 Montaža stranic − Vstavite stranici v vznožje in s križnim izvijačem zategnite vezna okovja v smeri urnega kazalca. -
Seite 36: Montaža Vrhnjega Dela
Montaža 5 Montaža vrhnjega dela 4× 1. Vstavite vrhnji dell v stranici ter s križnim izvijačem zategnite vezna okovja smeri urnega kazalca. 2. Vstavite okrasne pokrovčke na vezna okovja . -
Seite 37: Montaža Hrbtne Ploskve
Montaža 6 Montaža hrbtne ploskve 2× 2× 13× 13× 1. Vstavite hrbtno ploskev v utore obeh stranic , tako da je poravnana z vznožjem 2. Z zložljivim metrom natančno naravnajte omarico na pravi kot. 3. Hrbtno ploskev z žeblji pritrdite na vznožje. 4. -
Seite 38: Montaža Nog
Montaža 7 Montaža nog 8× 4× 1. S šilom označite natančen položaj in odprtine za vijake za vse štiri noge na spodnji strani vznož- 2. Prepričajte se, da sta sprednji nogi 10 mm oddaljeni od stranskih robov in od sprednjega roba vznožja. -
Seite 39: Stenska Montaža Omarice
Montaža 8 Stenska montaža omarice 2× 2×... - Seite 40 Montaža POZOR! Nevarnost prevrnitve in poškodb! Če omarice ne pritrdite na steno, obstaja nevarnost prevrnitve in telesnih poškodb. − Omarico obvezno pritrdite na steno, kot je opisano spodaj. Položaj odprtin prosto izbe- rite v zgornji tretjini hrbtne ploskve. Vendar pa priporočamo, da kot položaj za izvrtino izberete fugo. 1.
-
Seite 41: Montaža Spodnjega Predala
Montaža 9 Montaža spodnjega predala 1. Vstavite dno spodnjega predala v utor okvirja predala 2. Namažite montažno lepilo v kote in sklopite stranice okvirja predala in dno spodnjega predala (1.). 3. Stisnite montažno lepilo v notranjost izvrtin sprednjega dela spodnjega predala in od zgoraj potisnite okvir predala z dnom spodnjega predala v sprednji del predala (2.). - Seite 42 Montaža 2× 6. Z geotrikotnikom preverite, če so vsi deli medsebojno naravnani pod kotom 90° in če sta diagonalni meri A in B enaki. Predal lahko naravnate v kotih, preden se lepilo strdi (4.). 7. Počakajte približno 15 minut, da se montažno lepilo posuši (5.). 8.
-
Seite 43: Montaža Zgornjega Predala
Montaža 10 Montaža zgornjega predala 4× 1. Položite sprednji del zgornjega predala predse tako, da bosta luknji pod izvrtinami obrnjeni naprej. 2. Desno in levo stranico zgornjega predala z montažnim lepilom pritrdite na sprednji del zgornjega predala in počakajte približno 30 minut, da se montažno lepilo posuši (1.). 3. - Seite 44 Montaža 2× 5. Z geotrikotnikom preverite, ali so vsi deli medsebojno naravnani pod kotom 90° in ali sta diagonalni meri A in B enaki (4.). 6. Kovinski ročaj z vijaki pritrdite na sprednji del zgornjega predala (5.) 7. Nalepite dve lepilni točki na notranjo ploskev sprednjega dela zgornjega predala na zgornji levi in zgornji desni vogal.
-
Seite 45: Namestitev In Pritrditev Predalov
Montaža 11 Namestitev in pritrditev predalov 4× 1. Izvlecite teleskopska vodila 2. Vstavite predala v teleskopska vodila. 3. Predala in teleskopska vodila spojite z vijaki... -
Seite 46: Pritrditev Vložka Za Kozmetične Pripomočke
Montaža 12 Pritrditev vložka za kozmetične pripomočke 2× 1. Namestite vložek za kozmetične pripomočke v zgornji predal. 2. Vložek za kozmetične pripomočke z žeblji pritrdite na dno zgornjega predala... -
Seite 47: Čiščenje
Čiščenje Čiščenje Tehnični podatki Model: Modena OBVESTILO! Dimenzije (Š × V × G): 65 × 58 × 36 cm Nevarnost poškodb! Številka izdelka: 135914 Z neustreznim čiščenjem lahko poškodujete Odlaganje med odpadke omarico. − Za čiščenje ne uporabljajte agresivnih či- Odlaganje embalaže med odpadke stilnih sredstev, krtač... - Seite 48 Vertrieben durch: | Distributer: W. SCHILDMEYER GMBH & CO. KG SACHSENWEG 55 32547 BAD OEYNHAUSEN GERMANY KUNDENDIENST • POPRODAJNA PODPORA 135914 00800 09348567 info@zeitlos-vertrieb.de JAHRE GARANTIE MODELL/IZDELEK: LETA GARANCIJE Modena 07/2017...
