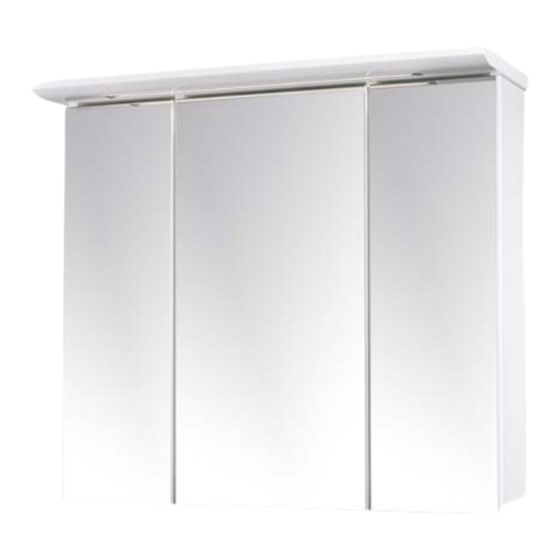

- Seite 1 Montageanleitung Navodila za montažo BADEZIMMER- SPIEGELSCHRANK KOPALNIŠKA OMARA Z OGLEDALOM Deutsch ..02 Slovensko ..17 ID: #05007...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Übersicht ..............................3 Lieferumfang/Produktteile ........................5 QR-Codes ..............................6 Allgemeines ............................7 Montageanleitung lesen und aufbewahren ....................7 Zeichenerklärung ............................... 7 Sicherheit ............................. 7 Bestimmungsgemäßer Gebrauch ........................7 Sicherheitshinweise ............................7 Lieferumfang prüfen ...........................9 Montage ...............................9 Reinigung ............................14 Wartung ............................. 14 Aufbewahrung .......................... -
Seite 3: Übersicht
Übersicht Übersicht... - Seite 4 Übersicht...
-
Seite 5: Lieferumfang/Produktteile
Lieferumfang/Produktteile Lieferumfang/Produktteile Schrankteile Tür, schmal, 2× Tür, breit Ablage, schmal, 4× Ablage, breit, 2× Kleinteile Ablagenhalterung, 24× Blindstopfen, 28× Klebepunkt, 6× Haken, 2× Dübel, 2×... -
Seite 6: Qr-Codes
QR-Codes Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 7: Allgemeines
Allgemeines Allgemeines Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Montageanleitung lesen und auf- Mit diesem Symbol gekennzeichnete bewahren Produkte erfüllen alle anzuwenden- den Gemeinschaftsvorschriften des Diese Montageanleitung gehört zu Europäischen Wirtschaftsraums. diesem Badezimmer-Spiegelschrank (im Folgenden nur „Spiegelschrank“ Das Symbol „GS“ steht für geprüfte genannt). - Seite 8 Sicherheit In Räumen mit Badewanne oder Dusche VORSICHT! muss der Stromkreis mit einer Fehler- strom-Schutzeinrichtung (RCD) mit Verbrennungs- und Verletzungsgefahr! einem Bemessungsdifferenzstrom nicht Während des Gebrauchs werden Teile der größer als 30 mA geschützt sein. Leuchten heiß. LED-Leuchtmittel entwi- − Wenn das Stromkabel der Leuchten be- ckeln Hitze und eine starke Leuchtkraft.
-
Seite 9: Lieferumfang Prüfen
Lieferumfang prüfen Lieferumfang prüfen − Beachten Sie, dass bei der Wandmon- tage der Spiegelschrank nicht auf leit- fähigen Oberflächen und nur am festen HINWEIS! Mauerwerk montiert wird. Das beilie- Beschädigungsgefahr! gende Montagematerial ist geeignet für übliches, festes Mauerwerk. Informie- Wenn Sie die Verpackung unvorsichtig mit ren Sie sich vor der Wandmontage über einem scharfen Messer oder anderen spit- das geeignete Montagematerial für Ihre... -
Seite 10: Spiegelschrank Vorbereiten
Montage 1 Spiegelschrank vorbereiten 24× 28× 1. Stecken Sie die Ablagenhalterungen in die vorgebohrten Löcher in den Innenwänden des Spie- gelschranks. 2. Stecken Sie die Blindstopfen in die übrigen Löcher in den Innenwänden des Spiegelschranks. -
Seite 11: Leuchten Anschließen
Montage 2 Leuchten anschließen 1. Stellen Sie sicher, dass der LC-Stecker fest in der Steckeraufnahme steckt. 2. Lassen Sie den elektrischen Anschluss des Spiegelschranks durch eine qualifizierte Fachkraft durchfüh- ren unter Berücksichtigung der nationalen Vorschriften z. B. DIN-VDE-Vorschrift 0100 Teil 701, IEC 60364- 7-701 oder HD 60364-7-701. -
Seite 12: Spiegelschrank An Der Wand Befestigen
Montage 3 Spiegelschrank an der Wand befestigen 2× 2× 1. Bohren Sie mit einem 8-mm-Steinbohrer zwei Befestigungslöcher im vorgegebenen Abstand in die Wand. Stellen Sie mit einer Wasserwaage sicher, dass die Befestigungslöcher auf gleicher Höhe liegen. 2. Setzen Sie jeweils einen Dübel in ein Bohrloch und schrauben Sie die Haken hinein. -
Seite 13: Ablagen Einlegen Und Türen Ausrichten
Montage 4 Ablagen einlegen und Türen ausrichten 1. Setzen Sie die schmalen Ablagen und die breiten Ablagen auf die Ablagenhalterungen im Spiegelschrank. 2. Kleben Sie sechs Klebepunkte an die Innenseiten der schmalen Türen und der breiten Tür Wenn eine Tür schief ist (A) oder nach vorn kippt (B) oder nicht bündig (C) mit dem Spiegelschrank schließt, justieren Sie die Schrauben auf dem Topfscharnier bzw. -
Seite 14: Reinigung
Reinigung Reinigung Technische Daten Modell: Modena HINWEIS! Beschädigungsgefahr! LED-Profil Lampenboden Unsachgemäße Reinigung kann den Spie- Leistung: 5,8 W LED, 12 V gelschrank beschädigen. Lichtstrom: 385 lm − Verwenden Sie keine aggressiven Rei- Lichtfarbe: 4 000 K nigungsmittel, Bürsten mit Metall- oder Nylonborsten, Mikrofasertücher sowie... -
Seite 15: Entsorgung
Entsorgung Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sorten- rein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff- sammlung. Spiegelschrank entsorgen (Anwendbar in der Europäischen Union und an- deren europäischen Staaten mit Systemen zur ge- trennten Sammlung von Wertstoffen) Altgeräte dürfen nicht in den Haus- müll! Sollten die Leuchten des Spiegel-... - Seite 17 Kazalo Kazalo Pregled .............................. 18 Vsebina kompleta/deli izdelka ......................20 Kode QR ..............................21 Splošno .............................. 22 Preberite in shranite navodila za montažo ....................22 Razlaga znakov ..............................22 Varnost ............................... 22 Namenska uporaba ............................22 Varnostni napotki .............................. 22 Preverite vsebino kompleta ......................24 Montaža .............................
-
Seite 18: Pregled
Pregled Pregled... - Seite 19 Pregled...
-
Seite 20: Vsebina Kompleta/Deli Izdelka
Vsebina kompleta/deli izdelka Vsebina kompleta/deli izdelka Deli omare Vrata, ozka, 2× Vrata, široka Polica, ozka, 4× Polica, široka, 2× Majhni deli Nosilec za police, 24× Slepi čep, 28× Lepilna točka, 6× Kavelj, 2× Vložek, 2×... -
Seite 21: Hitro In Preprosto Do Cilja S Kodami Qr
Kode QR Hitro in preprosto do cilja s kodami QR Ne glede na to, ali potrebujete informacije o izdelkih, nadomestne dele, dodatno opremo, podatke o garancijah izdelovalcev ali servisih ali si želite udobno ogledati videoposnetek z navodili – s kodami QR boste zlahka na cilju. -
Seite 22: Splošno
Splošno Splošno Izjava o skladnosti (glejte poglavje „Izjava o skladnosti“): Izdelki, ozna- Preberite in shranite navodila za čeni s tem simbolom, izpolnjujejo vse montažo predpise Skupnosti v Evropskem go- spodarskem prostoru. Ta navodila za montažo spadajo k tej kopalniški omari z ogledalom (v nada- Simbol „GS“... - Seite 23 Varnost − Če je poškodovan električni kabel svetilk, POZOR! ga mora zamenjati izdelovalec, njegova poprodajna podpora ali podobno uspo- Nevarnost opeklin in telesnih poškodb! sobljen strokovnjak, da se izognete ne- Med uporabo se deli svetilk segrejejo. varnostim. LED-lučke oddajajo toploto in močno svet- −...
-
Seite 24: Preverite Vsebino Kompleta
Preverite vsebino kompleta Preverite vsebino kompleta OBVESTILO! Nevarnost poškodb! Če pri odpiranju embalaže z ostrim no- žem ali drugimi koničastimi predmeti nis- te previdni, lahko omaro z ogledalom hitro poškodujete. − Embalažo odpirajte zelo previdno. 1. Vzemite posamezne dele omare z ogledalom iz embalaže. - Seite 25 Montaža 1 Priprava omare z ogledalom 24× 28× 1. Vstavite nosilce za police v izvrtine na notranji ploskvi stranic omare z ogledalom. 2. Vstavite slepe čepe v preostale izvrtine na notranji ploskvi stranic omare z ogledalom.
- Seite 26 Montaža 2 Priključitev svetilk 1. Prepričajte se, da je vtič LC dobro vtaknjen v vtičnico. 2. Električni priključek omare z ogledalom naj uredi usposobljen strokovnjak ob upoštevanju nacionalnih predpisov, npr. predpis DIN VDE 0100 del 701, IEC 60364-7-701 ali HD 60364-7-701.
- Seite 27 Montaža 3 Pritrditev omare z ogledalom na steno 2× 2× 1. Z 8-milimetrskim svedrom za kamen na navedeni razdalji izvrtajte v steno dve luknji za pritrditev. Z vodno tehtnico se prepričajte, da sta luknji za pritrditev na isti višini. 2. Vstavite po en vložek v vsako izvrtino in privijte kavlja 3.
-
Seite 28: Vstavljanje Polic In Naravnavanje Vrat
Montaža 4 Vstavljanje polic in naravnavanje vrat 1. Vstavite ozke police in široke police na nosilce za police v omari z ogledalom. 2. Prilepite šest lepilnih točk na notranji ploskvi ozkih vrat in širokih vrat Če so vrata poševna (A) ali nagnjena naprej (B) ali niso poravnana (C) z omaro z ogledalom, nastavite vijake na tečaju ali na montažni plošči, kot je prikazano na sliki. -
Seite 29: Čiščenje
