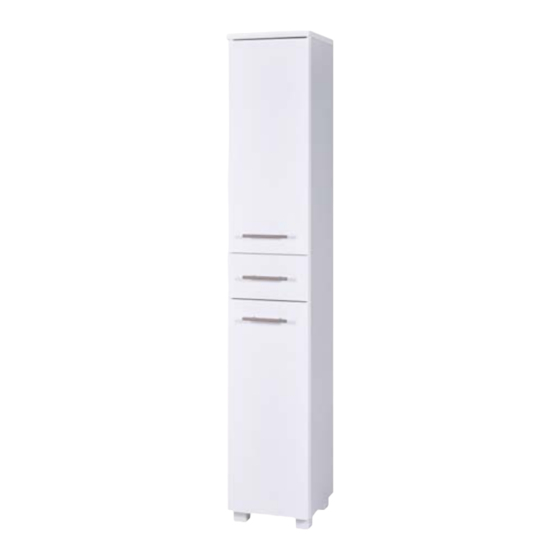

Living style Modena Montageanleitung
Badezimmer-seitenschrank
Vorschau ausblenden
Andere Handbücher für Modena:
- Montageanleitung (48 Seiten) ,
- Montageanleitung (52 Seiten) ,
- Montageanleitung (32 Seiten)
Verwandte Anleitungen für Living style Modena
Inhaltszusammenfassung für Living style Modena

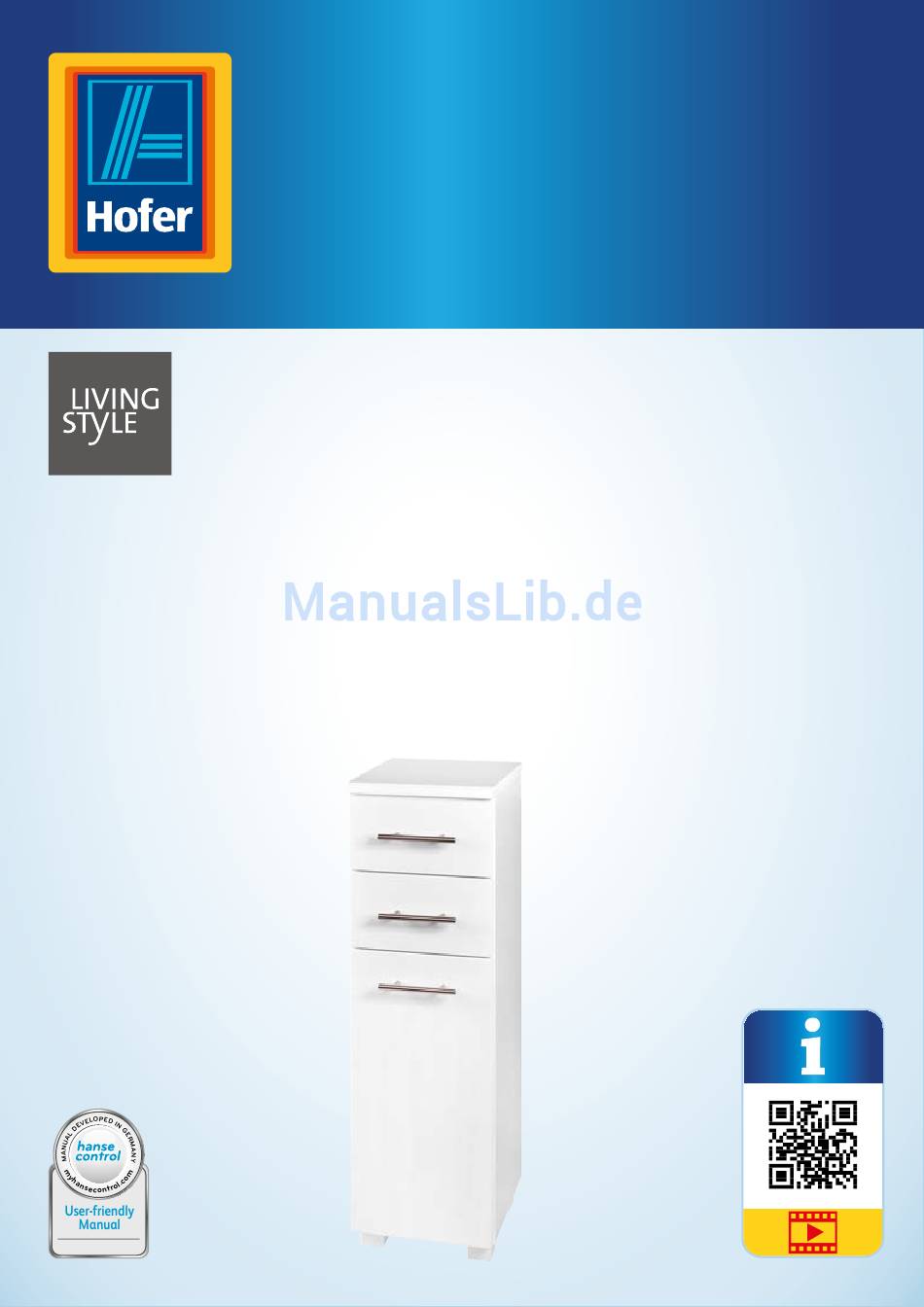

- Seite 1 Montageanleitung Navodila za montažo BADEZIMMER- SEITENSCHRANK KOPALNIŠKA STRANSKA OMARA Deutsch ..02 Slovensko ..23 ID: #05007...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt Übersicht ..............................3 Lieferumfang/Produktteile ........................5 QR-Codes ..............................6 Allgemeines ............................7 Montageanleitung lesen und aufbewahren ....................7 Zeichenerklärung ............................... 7 Sicherheit ............................. 7 Bestimmungsgemäßer Gebrauch ........................7 Sicherheitshinweise ............................7 Lieferumfang prüfen ...........................8 Montage ...............................9 Reinigung ............................22 Wartung ............................. 22 Aufbewahrung .......................... -
Seite 3: Übersicht
Übersicht Übersicht... - Seite 4 Übersicht...
-
Seite 5: Lieferumfang/Produktteile
Lieferumfang/Produktteile Lieferumfang/Produktteile Schrankteile Seitenteil, rechts Verbindungsbeschlag, 8× Seitenteil, links Exzenterbolzen, 8× Kopfteil Zierabdeckung, 4× Fußteil Montageplatte, 2× Tür Topfscharnier, 2× Blende (Schublade), 2× Schraube, M4 × 22 mm, 4× Schubladen-Faltzarge, 2× Standfuß, 4× Boden (Schublade), 2× Schraube, ∅ 4 × 30 mm, 8× Rückwand Befestigungswinkel, 4×... -
Seite 6: Qr-Codes
QR-Codes Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 7: Allgemeines
Allgemeines Allgemeines Das Symbol „GS“ steht für geprüfte Sicherheit. Montageanleitung lesen und geprüfte Sicherheit Produkte, die mit diesem Zeichen aufbewahren gekennzeichnet sind, wurden von Diese Montageanleitung gehört zu einem unabhängigen Prüfinstitut diesem Badezimmer-Seitenschrank geprüft. (im Folgenden nur „Seitenschrank“ genannt). Sie enthält wichtige Sicherheit Informationen zur Montage und Verwendung. -
Seite 8: Lieferumfang Prüfen
Lieferumfang prüfen − Überprüfen und berücksichtigen Sie vor VORSICHT! dem Bohren unbedingt den Verlauf von Strom- und Wasserleitungen. Verletzungsgefahr! − Beachten Sie, dass bei der Wandmontage Der Seitenschrank besitzt Schubladen, in der Seitenschrank nicht auf leit fähigen denen Finger eingeklemmt werden können. Oberflächen und nur am festen Mauer- −... -
Seite 9: Montage
Montage Montage HINWEIS! Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Seitenschrank kann zu Beschädigungen oder Sachschäden führen. − Montieren Sie den Seitenschrank auf einer weichen und sauberen Unterlage. Legen Sie ggf. eine Decke o. Ä. unter, damit die Oberflächen nicht zerkratzen oder beschädigt werden. -
Seite 10: Linkes Seitenteil Vorbereiten
Montage 1 Linkes Seitenteil vorbereiten 4× 2× 2× 2× 2× 2× 2× 1. Stecken Sie jeweils einen Holzdübel in die inneren Löcher auf der Oberkante des linken Seiten- teils 2. Stecken Sie jeweils einen Verbindungsbeschlag in die oberen Aussparungen des linken Seiten- teils. -
Seite 11: Rechtes Seitenteil Vorbereiten
Montage 2 Rechtes Seitenteil vorbereiten 4× 4× 2× 2× 2× 2× 2× 1. Stecken Sie jeweils einen Holzdübel in die inneren Löcher auf der Oberkante des rechten Sei- tenteils 2. Stecken Sie jeweils einen Verbindungsbeschlag in die oberen Aussparungen des rechten Seiten- teils. -
Seite 12: Fuß- Und Kopfteil Vorbereiten
Montage 3 Fuß- und Kopfteil vorbereiten 4× 4× 1. Setzen Sie vier Verbindungsbeschläge in die Aussparungen auf dem Fußteil Achten Sie dabei darauf, dass die Verbindungsbeschläge mit den Pfeilmarkierungen auf die korrespondierenden Bohrungen am Rand des Fußteils zeigen. 2. Stecken Sie vier Holzdübel in die äußeren Bohrungen am Rand des Fußteils. -
Seite 13: Tür Vorbereiten
Montage 4 Tür vorbereiten 2× 2× 2× Die folgenden Montageschritte gelten für einen Türanschlag links. Für einen Türanschlag rechts drehen Sie die Tür um 180°. 1. Legen Sie die Tür auf eine Holzunterlage und fixieren Sie die Tür mit einer Schraubzwinge. 2. -
Seite 14: Fußteil Montieren
Montage 5 Fußteil montieren 1. Befestigen Sie das rechte Seitenteil und das linke Seitenteil mithilfe der Holzdübel der Exzenterbolzen am Fußteil 2. Schrauben Sie die Verbindungsbeschläge mit einem Kreuzschlitz-Schraubendreher im Uhrzei- gersinn fest. -
Seite 15: Kopfteil Und Rückwand Montieren
Montage 6 Kopfteil und Rückwand montieren 4× 1. Befestigen Sie das Kopfteil mithilfe der Holzdübel und Exzenterbolzen an den Seitenteilen 2. Schneiden Sie mit einem Teppichmesser die Kantenbelegung an allen 4 Enden der Nut auf, sodass Sie die Rückwand einsetzen können. 3. -
Seite 16: Rückwand Befestigen
Montage 7 Rückwand befestigen 4× 4× 8–10× 1. Richten Sie den Seitenschrank mithilfe eines Zollstocks exakt rechtwinklig aus. 2. Bringen Sie die vier Befestigungswinkel mithilfe der Schrauben am rechten Seitenteil und am linken Seitenteil 3. Befestigen Sie die Rückwand zusätzlich mit acht bis zehn Nägeln am Fußteil... -
Seite 17: Standfüße Montieren
Montage 8 Standfüße montieren 4× 12× 1. Markieren Sie die exakte Position und die Schraublöcher für die vier Standfüße mit der Vor- schlagspitze auf der Unterseite des Fußteils 2. Stellen Sie sicher, dass die vorderen Standfüße jeweils einen Abstand von 10 mm zu den Seitenrän- dern und zur Vorderkante des Fußteils einhalten. -
Seite 18: Seitenschrank An Der Wand Befestigen
Montage 9 Seitenschrank an der Wand befestigen Zur Wand Zum Schrank VORSICHT! Kipp- und Verletzungsgefahr! Wenn der Seitenschrank nicht an der Wand befestigt wird, besteht Kipp-und Verletzungs- gefahr. − Befestigen Sie den Seitenschrank unbedingt wie unten beschrieben an der Wand. Die Position der Bohrungen ist dabei im oberen Drittel der Rückwand frei wählbar. -
Seite 19: Schubladen Montieren
Montage 10 Schubladen montieren 2× Bauen Sie die Schubladen wie folgt zusammen: 1. Setzen Sie den Boden der Schublade in die Nut der Schubladen-Faltzarge 2. Streichen Sie den Montageleim auf die Winkel und klappen Sie die Seiten der Schubladen- Falt zarge um den Boden der Schublade (1.). 3. -
Seite 20: Schubladen Einsetzen Und Befestigen
Montage 11 Schubladen einsetzen und befestigen 4× 1. Ziehen Sie die Teleskopschienen heraus. 2. Schieben Sie die Schubladen auf die Teleskopschienen. 3. Verbinden Sie die Schubladen und die Teleskopschienen mit den Schrauben... -
Seite 21: Einlegeboden Einlegen, Türen Befestigen Und Ausrichten
Montage 12 Einlegeboden einlegen, Türen befestigen und ausrichten 1. Schieben Sie den Einlegeboden so in den Seitenschrank, dass sie fest auf den Tragstiften liegen. 2. Setzen Sie die Tür so ein, dass die Topfscharniere fest auf den Montageplatten einras- ten (1.). 3. -
Seite 22: Reinigung
Reinigung Reinigung Technische Daten Modell: Modena HINWEIS! Abmessungen Beschädigungsgefahr! (B × H × T): 31 × 98 × 33 cm Unsachgemäße Reinigung kann den Artikelnummer: 135891 Seitenschrank beschädigen. Entsorgung − Verwenden Sie keine aggressiven Reinigungsmittel, Bürsten mit Metall- Verpackung entsorgen oder Nylonborsten, Mikrofasertücher... - Seite 23 Kazalo Kazalo Pregled .............................. 24 Vsebina kompleta/deli izdelka ......................26 Kode QR ............................. 27 Splošno ..............................28 Preberite in shranite navodila za montažo ....................28 Razlaga znakov ..............................28 Varnost ...............................28 Namenska uporaba ............................28 Varnostni napotki ..............................28 Preverite vsebino kompleta ......................29 Montaža .............................30 Čiščenje ..............................43 Vzdrževanje ............................43 Shranjevanje............................43...
-
Seite 24: Pregled
Pregled Pregled... - Seite 25 Pregled...
-
Seite 26: Vsebina Kompleta/Deli Izdelka
Vsebina kompleta/deli izdelka Vsebina kompleta/deli izdelka Deli omare Stranica, desna Vezno okovje, 8× Stranica, leva Ekscentrični sorniki, 8× Vrhnji del Okrasni pokrovček, 4× Vznožje Montažna plošča, 2× Vrata Tečaj, 2× Sprednji del (predal), 2× Vijak, M4 × 22 mm, 4× Okvir predala, 2× Noga, 4×... -
Seite 27: Hitro In Preprosto Do Cilja S Kodami Qr
Kode QR Hitro in preprosto do cilja s kodami QR Ne glede na to, ali potrebujete informacije o izdelkih, nadomestne dele, dodatno opremo, podatke o garancijah izdelovalcev ali servisih ali si želite udobno ogledati videoposnetek z navodili – s kodami QR boste zlahka na cilju. -
Seite 28: Splošno
Splošno Splošno Simbol „GS“ pomeni preverjeno var- nost. Izdelki, ki so označeni s tem Preberite in shranite navodila za geprüfte Sicherheit znakom, so bili preverjeni v neodvi- montažo snem preizkusnem inštitutu. Ta navodila za montažo spadajo k tej kopalniški stranski omari (v nadaljeva- Varnost nju imenovana samo »stranska oma- ra«). -
Seite 29: Preverite Vsebino Kompleta
Preverite vsebino kompleta − Pred vrtanjem obvezno preverite in pa- POZOR! zite na napeljavo električnih vodov in vodovoda. Nevarnost telesnih poškodb! − Upoštevajte, da pri stenski monta- Stranska omara ima predale, s katerimi si ži stranske omare ne montirate na pre- lahko priščipnete prste. -
Seite 30: Montaža
Montaža Montaža OBVESTILO! Nevarnost poškodb! Zaradi neustreznega ravnanja s stransko omaro lahko pride do poškodb ali materialne škode. − Stransko omaro sestavljajte na mehki in čisti podlagi. Po potrebi pod njo položite ode- jo ali kaj podobnega, da se površine ne opraskajo ali poškodujejo. −... -
Seite 31: Priprava Leve Stranice
Montaža 1 Priprava leve stranice 4× 2× 2× 2× 2× 2× 2× 1. Vtaknite po en leseni čep v notranje luknje na zgornji strani leve stranice 2. Vstavite po eno vezno okovje v zgornje odprtine leve stranice. Pri tem pazite, da puščice kažejo na odprtine na zgornji strani leve stranice. -
Seite 32: Priprava Desne Stranice
Montaža 2 Priprava desne stranice 4× 4× 2× 2× 2× 2× 2× 1. Vtaknite po en leseni čep v notranje luknje na zgornji strani desne stranice 2. Vstavite po eno vezno okovje v zgornje odprtine desne stranice. Pri tem pazite, da puščice kažejo na odprtine na zgornji strani desne stranice. -
Seite 33: Priprava Vznožja In Vrhnjega Dela
Montaža 3 Priprava vznožja in vrhnjega dela 4× 4× 1. Vstavite štiri vezna okovja v odprtine v vznožju Pri tem pazite, da vezna okovja s puščicami kažejo na ustrezne izvrtine na robu vznožja. 2. Vstavite štiri lesene čepe v zunanje odprtine na robu vznožja. 4×... -
Seite 34: Priprava Vrat
Montaža 4 Priprava vrat 2× 2× 2× Naslednji koraki sestavljanja veljajo za odpiranje vrat v levo. Za odpiranje vrat v desno obrnite vrata za 180°. 1. Položite vrata na leseno podlago in jih fiksirajte z vijačno spono. 2. S 5-milimetrskim svedrom za les vrtajte v spodnjem delu vrat skozi že izvrtane luknje. 3. -
Seite 35: Montaža Vznožja
Montaža 5 Montaža vznožja 1. Pritrdite desno stranico in levo stranico z lesenimi čepi in ekscentričnimi sorniki vznožje 2. S križnim izvijačem trdno privijte vezna okovja v smeri urnega kazalca. -
Seite 36: Montaža Vrhnjega Dela In Hrbtne Ploskve
Montaža 6 Montaža vrhnjega dela in hrbtne ploskve 4× 1. Pritrdite vrhnji del z lesenimi čepi in ekscentričnimi sorniki na stranska dela 2. S tapetniškim nožem vrežite oblogo robov na vseh štirih koncih zareze tako, da boste lahko vstavili hrbtno ploskev 3. -
Seite 37: Pritrditev Hrbtne Ploskve
Montaža 7 Pritrditev hrbtne ploskve 4× 4× 8–10× 1. Z zložljivim metrom natančno naravnajte stransko omaro na pravi kot. 2. Namestite štiri pritrdilne kotnike z vijaki na desno in levo stranico 3. Dodatno pritrdite hrbtno ploskev z osem do deset žeblji na vznožje... -
Seite 38: Montaža Nog
Montaža 8 Montaža nog 4× 12× 1. S šilom označite natančen položaj in odprtine za vijake za vse štiri noge na spodnji strani vznož- 2. Prepričajte se, da sta sprednji nogi 10 mm oddaljeni od stranskih robov in od sprednjega roba vznožja. -
Seite 39: Pritrditev Stranske Omare Na Steno
Montaža 9 Pritrditev stranske omare na steno Do stene Do omare POZOR! Nevarnost prevrnitve in poškodb! Če stranske omare ne pritrdite na steno, grozi nevarnost prevrnitve in telesnih poškodb. − Stransko omaro obvezno pritrdite na steno, kot je opisano spodaj. Položaj odprtin prosto izberite v zgornji tretjini hrbtne ploskve. -
Seite 40: Montaža Predalov
Montaža 10 Montaža predalov 2× Predale sestavite na naslednji način: 1. Vstavite dno predala v utor okvirja predala 2. Namažite montažno lepilo v kote in sklopite stranice okvirja predala in dna predala (1.). 3. Stisnite montažno lepilo v notranjost izvrtin sprednjega dela predala in od zgoraj potisnite okvir predala z dnom predala v sprednji del predala. -
Seite 41: Namestitev In Pritrditev Predalov
Montaža 11 Namestitev in pritrditev predalov 4× 1. Izvlecite teleskopska vodila 2. Vstavite predala v teleskopska vodila 3. Predala in teleskopska vodila spojite z vijaki... -
Seite 42: Vstavljanje Police, Pritrditev In Naravnavanje Vrat
Montaža 12 Vstavljanje police, pritrditev in naravnavanje vrat 1. Potisnite polico v stransko omaro tako, da se trdno prilega na nosilne zatiče 2. Vstavite vrata tako, da se tečaji trdno zaskočijo na montažnih ploščah (1.). 3. Zategnite vijake montažnih plošč v smeri urnega kazalca (2.). Če so vrata poševna (A) ali nagnjena naprej (B) ali niso poravnana (C) s stransko omaro, nastavite vijake na tečaju ali na montažni plošči, kot je prikazano na sliki. -
Seite 43: Čiščenje
Čiščenje Čiščenje Tehnični podatki Model: Modena OBVESTILO! Dimenzije (Š × V × G): 31 × 98 × 33 cm Nevarnost poškodb! Številka izdelka: 135891 Z neustreznim čiščenjem lahko poškoduje- Odlaganje med odpadke te stransko omaro. − Za čiščenje ne uporabljajte agresivnih či- Odlaganje embalaže med odpadke... - Seite 44 Vertrieben durch: | Distributer: W. SCHILDMEYER GMBH & CO. KG SACHSENWEG 55 32547 BAD OEYNHAUSEN GERMANY KUNDENDIENST • POPRODAJNA PODPORA 135891 00800 09348567 info@zeitlos-vertrieb.de JAHRE GARANTIE MODELL/IZDELEK: LETA GARANCIJE Modena 07/2017...
