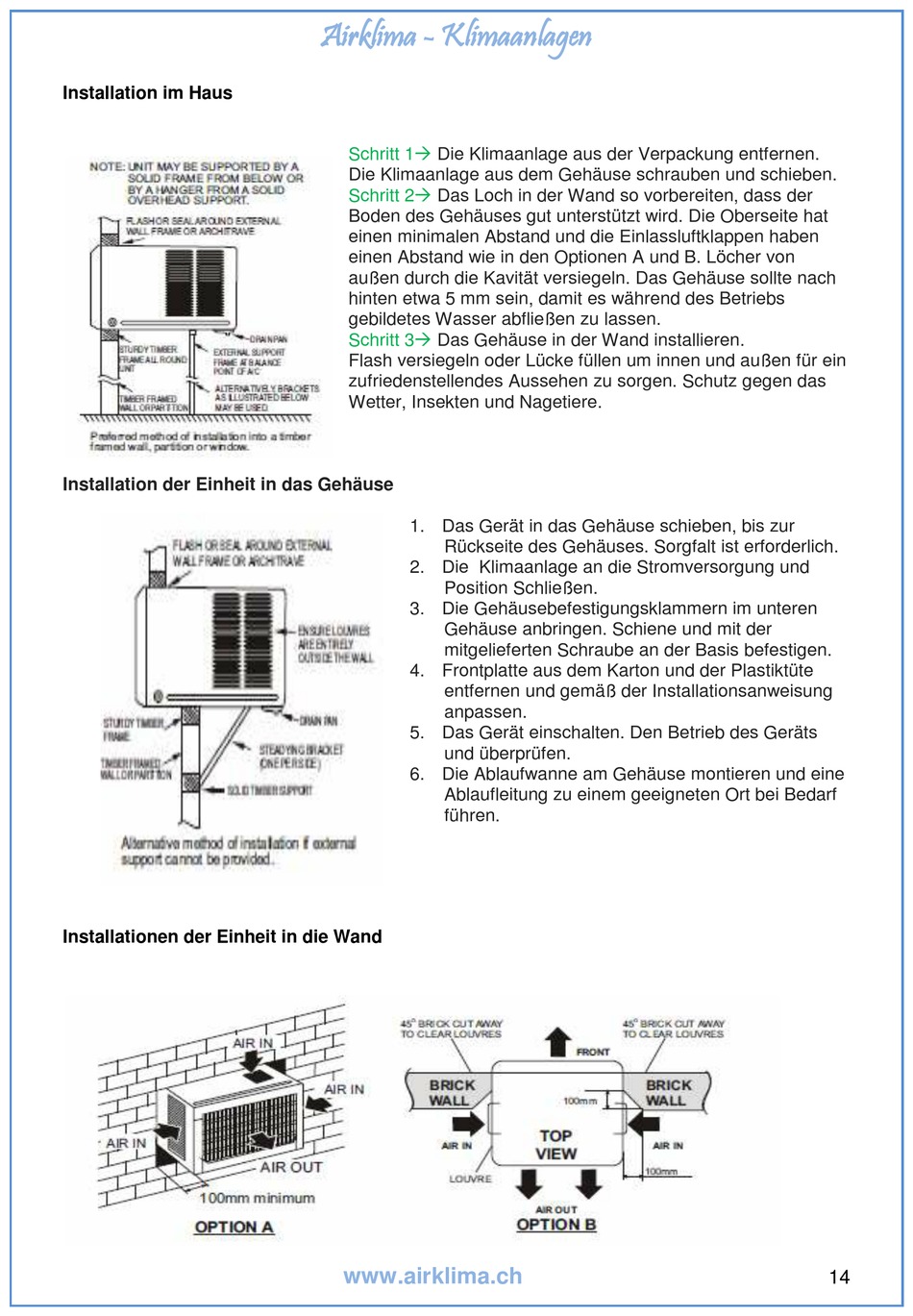

Installation im Haus
Installation der Einheit in das Gehäuse
Installationen der Einheit in die Wand
Airklima - Klimaanlagen
Schritt 1
Die Klimaanlage aus der Verpackung entfernen.
Die Klimaanlage aus dem Gehäuse schrauben und schieben.
Schritt 2
Das Loch in der Wand so vorbereiten, dass der
Boden des Gehäuses gut unterstützt wird. Die Oberseite hat
einen minimalen Abstand und die Einlassluftklappen haben
einen Abstand wie in den Optionen A und B. Löcher von
außen durch die Kavität versiegeln. Das Gehäuse sollte nach
hinten etwa 5 mm sein, damit es während des Betriebs
gebildetes Wasser abfließen zu lassen.
Schritt 3
Das Gehäuse in der Wand installieren.
Flash versiegeln oder Lücke füllen um innen und außen für ein
zufriedenstellendes Aussehen zu sorgen. Schutz gegen das
Wetter, Insekten und Nagetiere.
1. Das Gerät in das Gehäuse schieben, bis zur
Rückseite des Gehäuses. Sorgfalt ist erforderlich.
2. Die Klimaanlage an die Stromversorgung und
Position Schließen.
3. Die Gehäusebefestigungsklammern im unteren
Gehäuse anbringen. Schiene und mit der
mitgelieferten Schraube an der Basis befestigen.
4. Frontplatte aus dem Karton und der Plastiktüte
entfernen und gemäß der Installationsanweisung
anpassen.
5. Das Gerät einschalten. Den Betrieb des Geräts
und überprüfen.
6. Die Ablaufwanne am Gehäuse montieren und eine
Ablaufleitung zu einem geeigneten Ort bei Bedarf
führen.
www.airklima.ch
14
