Airklima AF3300inv Bedienungsanleitung Seite 12

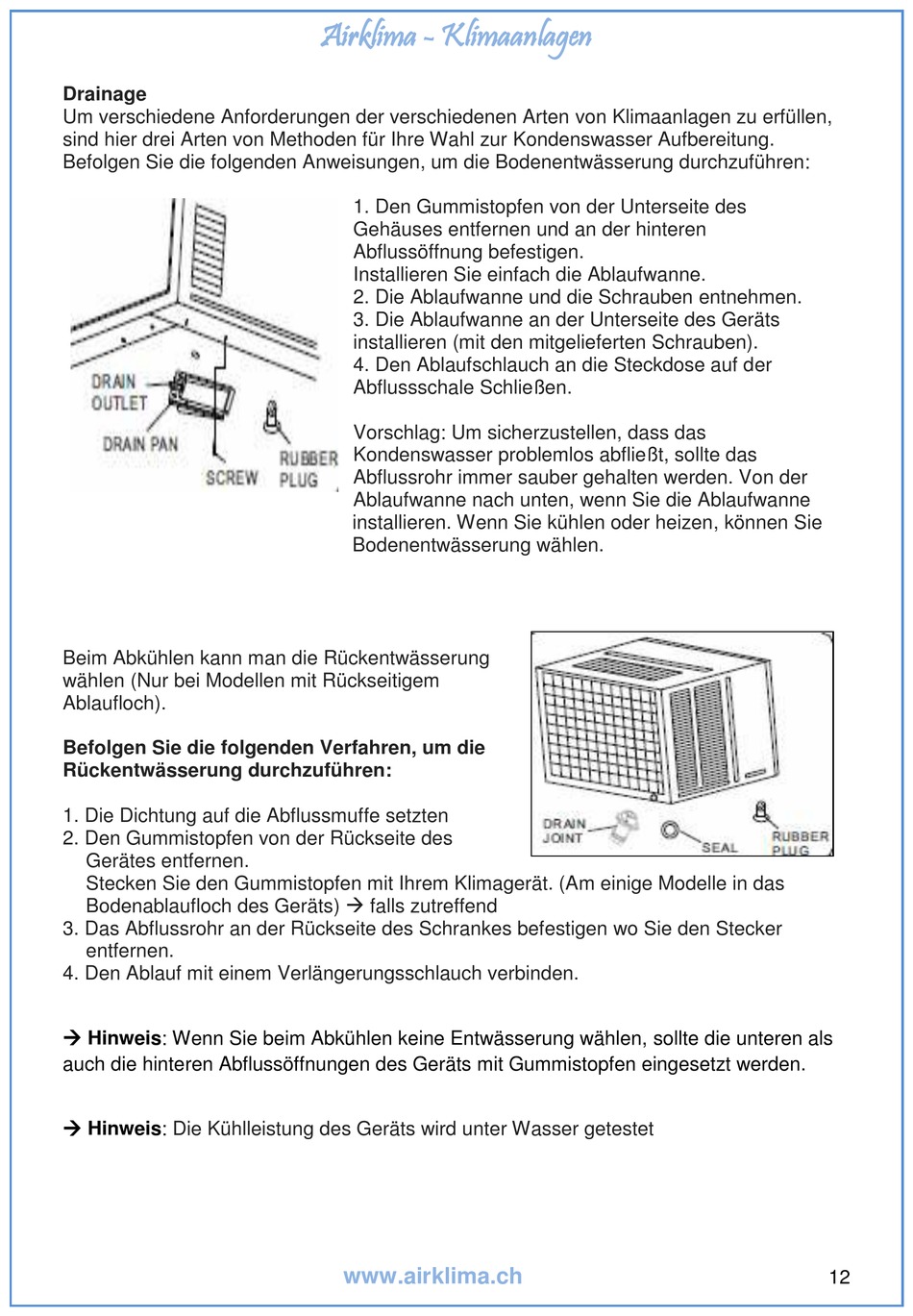

Drainage
Um verschiedene Anforderungen der verschiedenen Arten von Klimaanlagen zu erfüllen,
sind hier drei Arten von Methoden für Ihre Wahl zur Kondenswasser Aufbereitung.
Befolgen Sie die folgenden Anweisungen, um die Bodenentwässerung durchzuführen:
Beim Abkühlen kann man die Rückentwässerung
wählen (Nur bei Modellen mit Rückseitigem
Ablaufloch).
Befolgen Sie die folgenden Verfahren, um die
Rückentwässerung durchzuführen:
1. Die Dichtung auf die Abflussmuffe setzten
2. Den Gummistopfen von der Rückseite des
Gerätes entfernen.
Stecken Sie den Gummistopfen mit Ihrem Klimagerät. (Am einige Modelle in das
Bodenablaufloch des Geräts)  falls zutreffend
3. Das Abflussrohr an der Rückseite des Schrankes befestigen wo Sie den Stecker
entfernen.
4. Den Ablauf mit einem Verlängerungsschlauch verbinden.
 Hinweis: Wenn Sie beim Abkühlen keine Entwässerung wählen, sollte die unteren als
auch die hinteren Abflussöffnungen des Geräts mit Gummistopfen eingesetzt werden.
 Hinweis:
Die Kühlleistung des Geräts wird unter Wasser getestet
Airklima - Klimaanlagen
1. Den Gummistopfen von der Unterseite des
Gehäuses entfernen und an der hinteren
Abflussöffnung befestigen.
Installieren Sie einfach die Ablaufwanne.
2. Die Ablaufwanne und die Schrauben entnehmen.
3. Die Ablaufwanne an der Unterseite des Geräts
installieren (mit den mitgelieferten Schrauben).
4. Den Ablaufschlauch an die Steckdose auf der
Abflussschale Schließen.
Vorschlag: Um sicherzustellen, dass das
Kondenswasser problemlos abfließt, sollte das
Abflussrohr immer sauber gehalten werden. Von der
Ablaufwanne nach unten, wenn Sie die Ablaufwanne
installieren. Wenn Sie kühlen oder heizen, können Sie
Bodenentwässerung wählen.
www.airklima.ch
12
