3.
Platzieren Sie das andere Ende der Befestigungsklammer (nahe des Hebels) mit dem
Befestigungsmodul. Ein Klickgeräusch ertönt, wenn die Befestigungsklammer korrekt
einrastet.
Stellen Sie sicher, dass die Kühlkörper-Lüfter-Einheit genau auf den
Befestigungsmechanismus aufgesetzt ist, sonst lässt sich die Befestigungsklammer nicht
einrasten.
4.
Drücken Sie den Hebel der Befestigungsklammer nach unten, um den Kühlkörper und
Lüfter auf dem Modul zu installieren.
5.
Wenn Kühlkörper und Lüfter installiert sind, verbinden Sie das CPU-Lüfterkabel mit
dem CPU_FAN-Anschluss auf dem Motherboard.
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden!
Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung
vorzunehmen.
1.7
Systemspeicher
1.7.1
Übersicht
Das Motherboard ist mit zwei Double Data Rate 2 (DDR2) Dual Inline Memory Module

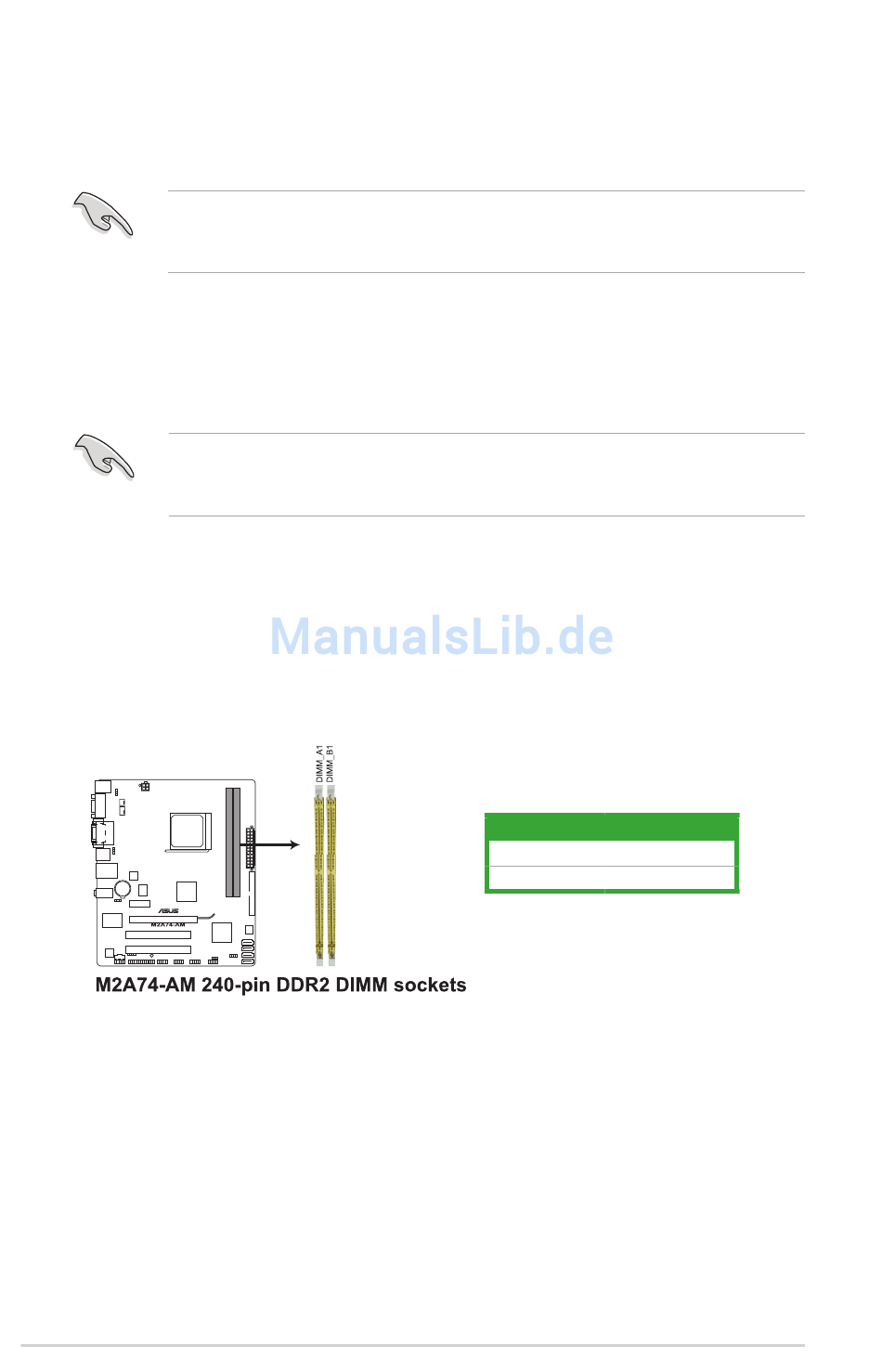

(DIMM)-Steckplätzen ausgestattet. Die nachstehende Abbildung zeigt die Position der
Steckplätze an:
1-10
Kanal
Steckplätze
Kanal A
DIMM_A1
Kanal B
DIMM_B1
Kapitel 1: Produkteinführung
