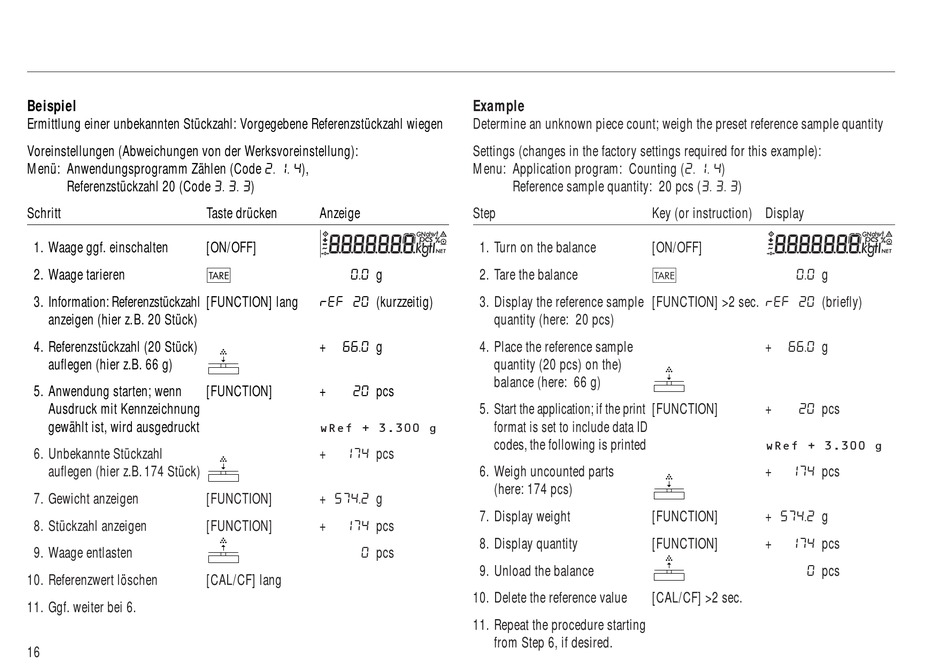

scaltec spb42 Betriebsanleitung Seite 16

Beispiel
Ermittlung einer unbekannten Stückzahl: Vorgegebene Referenzstückzahl wiegen
Voreinstellungen (Abweichungen von der Werksvoreinstellung):
Menü: Anwendungsprogramm Zählen (Code 2. 1. 4),
Referenzstückzahl 20 (Code 3. 3. 3)
Schritt Taste drücken
1. Waage ggf. einschalten [ON/OFF]
t
2. Waage tarieren
3. Information: Referenzstückzahl [FUNCTION] lang
anzeigen (hier z.B. 20 Stück)
4. Referenzstückzahl (20 Stück)
auflegen (hier z.B. 66 g)
5. Anwendung starten; wenn [FUNCTION]
Ausdruck mit Kennzeichnung
gewählt ist, wird ausgedruckt
6. Unbekannte Stückzahl
auflegen (hier z.B. 174 Stück)
7. Gewicht anzeigen [FUNCTION]
8. Stückzahl anzeigen [FUNCTION]
9. Waage entlasten
10. Referenzwert löschen [CAL/CF] lang
11. Ggf. weiter bei 6.
16
Example
Determine an unknown piece count; weigh the preset reference sample quantity
Settings (changes in the factory settings required for this example):
Menu: Application program: Counting (2. 1. 4)
Anzeige Step
1. Turn on the balance
0.0 g 2. Tare the balance
ref 20 (kurzzeitig) 3. Display the reference sample [FUNCTION] >2 sec. ref 20 (briefly)
quantity (here: 20 pcs)
+ 66.0 g 4. Place the reference sample
quantity (20 pcs) on the)
balance (here: 66 g)
+ 20 pcs
5. Start the application; if the print [FUNCTION]
format is set to include data ID
wRef + 3.300 g
codes, the following is printed
+ 174 pcs
6. Weigh uncounted parts
(here: 174 pcs)
+ 574.2 g
7. Display weight
+ 174 pcs
8. Display quantity
0 pcs
9. Unload the balance
10. Delete the reference value
11. Repeat the procedure starting
from Step 6, if desired.
Reference sample quantity: 20 pcs (3. 3. 3)
Key (or instruction) Display
[ON/OFF]
t
[FUNCTION]
[FUNCTION]
[CAL/CF] >2 sec.
0.0 g
+ 66.0 g
+ 20 pcs
wRef + 3.300 g
+ 174 pcs
+ 574.2 g
+ 174 pcs
0 pcs
