ESPAÑOL

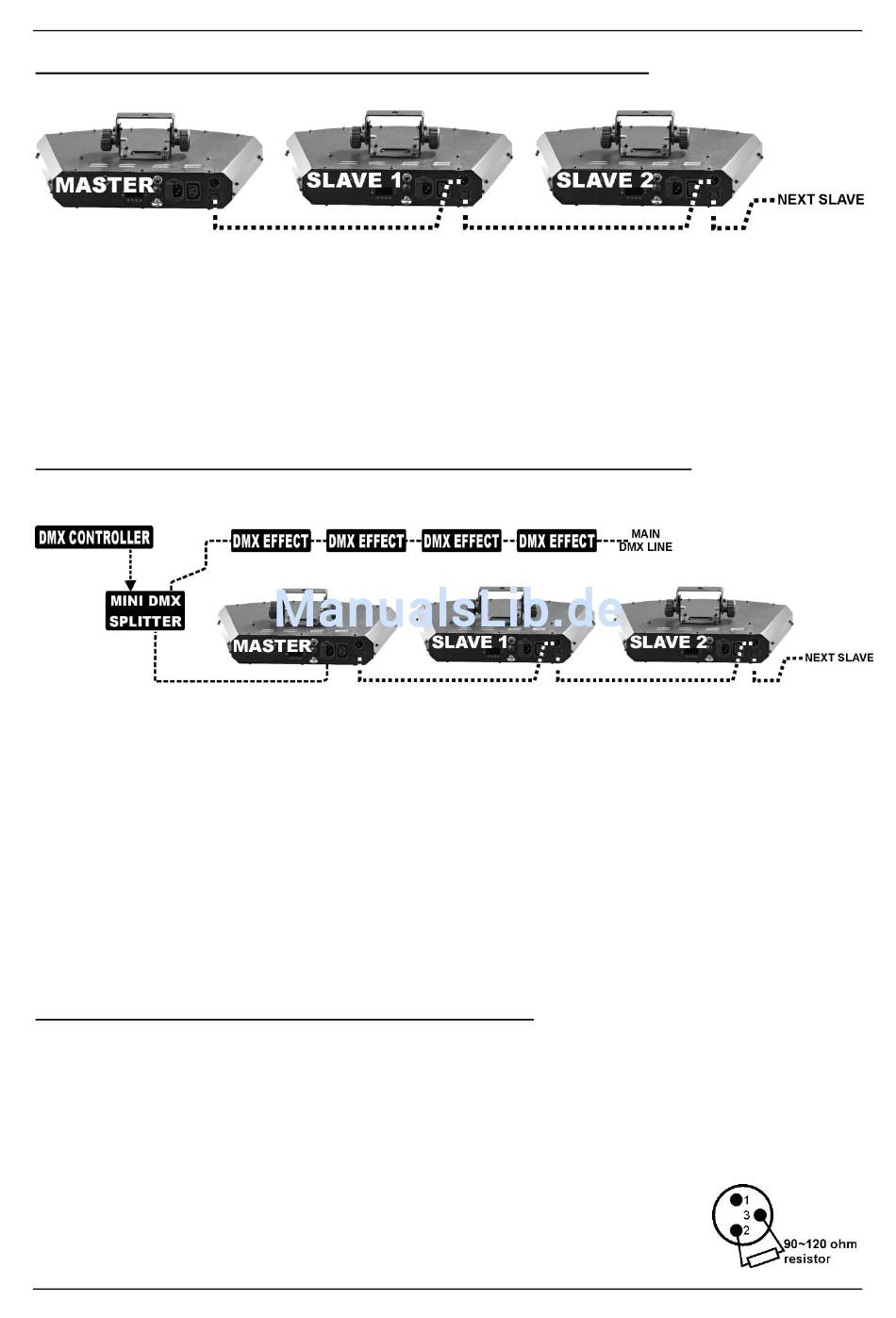

Instalación eléctrica para dos o más unidades en el modo maestro/esclavo:
En este modo las unidades mostrarán un espectáculo sincronizado, trabajando al ritmo de la música.
 Conecte desde 2 hasta un máximo de 16 unidades entre sí utilizando cables para micrófono
balanceados de buena calidad. La primera unidad de la cadena debe estar establecida como maestra,
las otras unidades deben estar establecidas como esclavas.
 Asegúrese de que todas las unidades estén conectadas a la alimentación.
 ¡Hecho!
Observación: Puede conectar un mando a distancia CA-8 o RF.8 a la unidad maestra si desea tener más
control sobre la operación maestra/esclava
Observación 2: si no hay salida, por favor asegúrese de establecer la primera unidad en modo maestro y
establecer el modo de apagado en "NO" y el Estado de Sonido en "On" (vea el capítulo anterior)
Instalación eléctrica para dos o más unidades en el modo maestro/esclavo DMX:
En este modo las unidades mostrarán un espectáculo sincronizado, trabajando al ritmo de la música, pero
todavía puede controlar algunas funciones en la unidad maestra mediante el canal DMX 1.
 Para asegurar un correcto funcionamiento, necesita un "Mini DMX-SPLITTER" opcional para aislar la
línea maestro/esclavo de la línea DMX principal, vea el dibujo.
 Conecte desde 2 hasta un máximo de 16 unidades entre sí utilizando cables para micrófono
balanceados de buena calidad. La primera unidad de la cadena debe estar establecida como maestra,
las otras unidades deben estar establecidas como esclavas.
 Configure la maestra en el modo de canal 1MSL (consulte el capítulo anterior).
 Para el controlador DMX la maestra y sus esclavas pueden considerarse ahora como 1 efecto virtual
que necesita una dirección de inicio, de manera que pueda controlarse como cualquier otra unidad DMX
en la cadena DMX: consulte "Dirección DMX" en el capítulo "Menú Principal" para ver cómo puede
configurar la dirección de inicio DMX.
 Asegúrese de que todas las unidades estén conectadas a la alimentación.
 Configure el controlador DMX de acuerdo con el diagrama DMX que aparece a continuación.
 ¡Hecho!
Observación: para un buen funcionamiento al ritmo de la música, asegúrese de que la opción "Estado de
Sonido" en la maestra esté establecida en "On" (vea el capítulo anterior)
Instalación eléctrica para dos o más unidades en modo DMX:
 El protocolo DMX es una señal de alta velocidad ampliamente utilizada para controlar equipamiento de
iluminación inteligente. Tiene que conectar su controlador DMX y todas las unidades conectadas en
configuración "daisy chain" con un cable balanceado de buena calidad.
 Se utilizan tanto conectores XLR de 3 pines como XLR de 5 pines; no obstante, el XLR de 3 pines es
más popular porque estos cables son compatibles con cables de audio balanceados.
Distribución de pines para el XLR-3:
Distribución de pines para el XLR-5:
Pin 4 y 5 no se utilizan.
 Para evitar un comportamiento extraño de los efectos de luces debido a
interferencias, debe utilizar un terminador de 90Ω a 120Ω al final de la cadena.
Nunca utilice cables repartidores Y, ¡esto simplemente no funcionará!
 Asegúrese de que todas las unidades estén conectadas a la alimentación.
JB SYSTEMS
®
Pin 1 = TIERRA ~ Pin 2 = Señal negativa (-) ~ Pin 3 = Señal positiva (+)
Pin 1 = TIERRA ~ Pin 2 = Señal negativa (-) ~ Pin 3 = Señal positiva (+) ~
