FRANCAIS
unité de la chaîne doit être définie comme maître, et les autres unités comme esclaves.

Assurez-vous que toutes les unités sont branchées au secteur.

C'est fait !
Remarque : Vous pouvez connecter une télécommande CA-8 ou RF-8 à l'appareil maître, si vous voulez
avoir plus de contrôle sur le fonctionnement maître/esclave
Remarque 2 : s'il n'ya pas de sortie, assurez-vous de mettre la première unité en mode maître et de
définir le mode blackout sur "NO" et le mode sonore sur "On" (voir chapitre précédent)

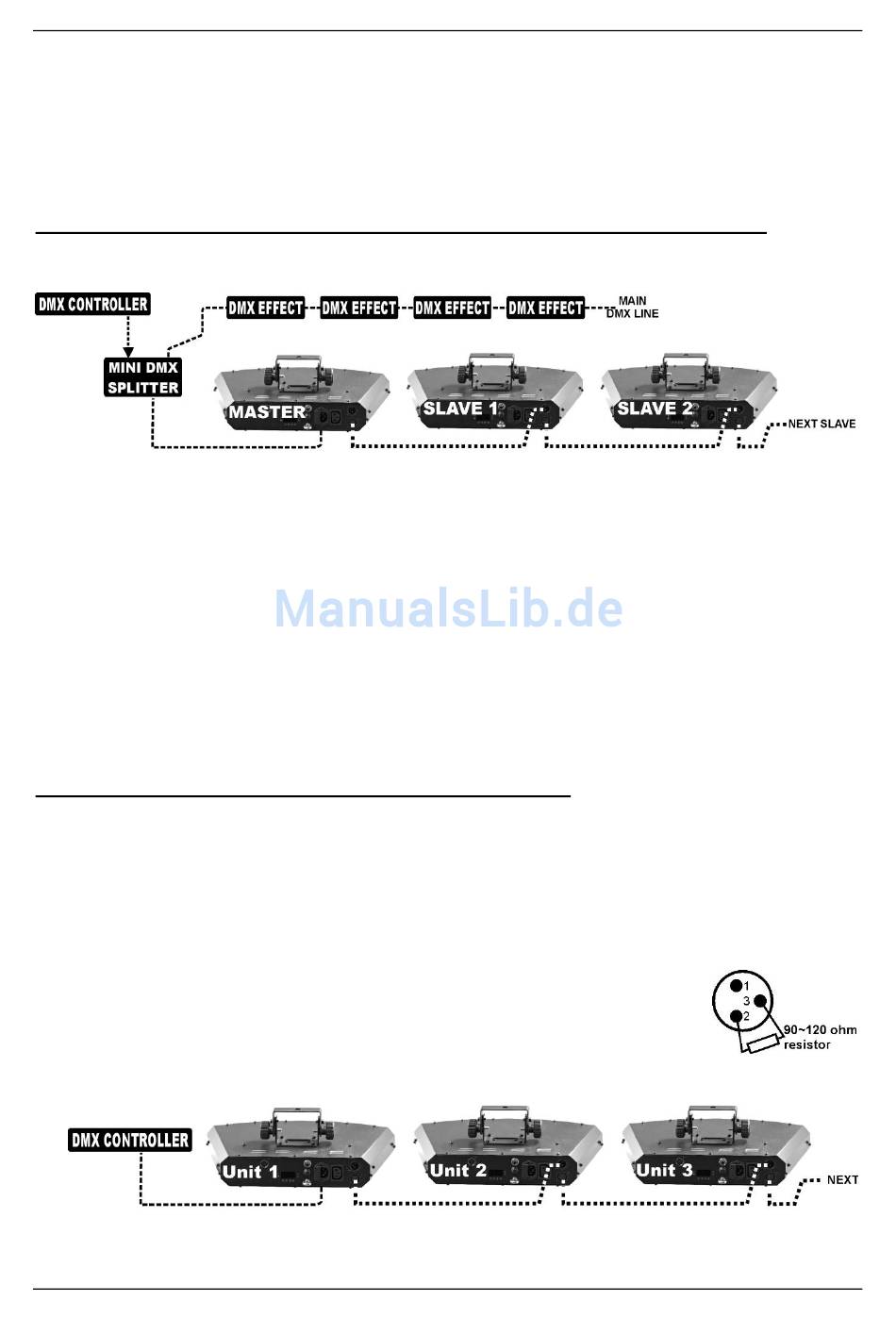

Installation électrique de deux unités ou plus en mode Maître/Esclave contrôlés par DMX :
Dans ce mode, les Shows des unités seront synchronisés, fonctionnant au rythme de la musique, mais vous
pouvez toujours contrôler certaines fonctions sur le maître via un canal DMX.

Pour assurer un fonctionnement approprié, vous aurez besoin d'un "mini répartiteur DMX" en option pour
isoler la ligne maître / esclave de la ligne principale DMX, voir dessin.

Connectez les unités ensemble à l'aide de câbles microphone symétrique de bonne qualité. La première
unité de la chaîne doit être définie comme maître, et les autres unités comme esclaves.

Réglez le maître sur le mode canal 1MSL (voir chapitre précédent).

Pour le contrôleur DMX le maître et ses esclaves peuvent maintenant être considérés comme un effet
virtuel qui a besoin d'une adresse de départ afin qu'il puisse être contrôlé comme tout autre unité DMX
de la chaîne DMX : Reportez-vous à "Adresse DMX" dans le chapitre "Menu principal" pour voir
comment définir l'adresse DMX de départ.

Assurez-vous que toutes les unités sont branchées au secteur.

Réglez le contrôleur DMX selon le tableau DMX ci-dessous.

C'est fait !
Remarque : Pour fonctionner correctement au rythme de la musique, assurez-vous que l'option "Mode
sonore" sur le maître est réglée sur "ON" (voir chapitre précédent)
Installation électrique de deux ou plusieurs unités en mode DMX :

Le protocole DMX est largement utilisé pour contrôler des équipements lumineux intelligents au moyen
d'un signal de haute vitesse. Vous devez mettre en chaîne votre contrôleur DMX avec toutes les unités
connectées par un câble symétrique de bonne qualité.

Les deux connecteurs XLR 3 broches et XLR 5 broches sont utilisés, cependant le XLR 3 broches est
plus utilisé parce que ces câbles sont compatibles avec les câbles audio symétriques.

Disposition du XLR 3 broches :

Disposition du XLR 5 broches :
Broche 4+5 non utilisées.

Pour éviter un comportement anormal des effets de lumière, à cause des
interférences, vous devez utiliser un terminateur de 90Ω à 120Ω à la fin de la
chaîne. N'utilisez jamais de séparateurs de câbles en Y, cela ne fonctionne pas !

Assurez-vous que toutes les unités sont branchées au secteur.

Chaque effet de lumière dans la chaîne doit avoir sa propre adresse de départ afin
qu'il sache quelles commandes du contrôleur à décoder.
JB SYSTEMS
®
Broche 1 = terre ~ Broche 2 = signal négatif (-) ~ Broche 3 = signal positif (+)
Broche 1 = terre ~ Broche 2 = signal négatif (-) ~ Broche 3 = signal positif (+) ~
18/55
GUIDE D'UTILISATION
LED RAINBOW
