DEUTSCH
In diesem Modus zeigen die Einheiten eine synchronisierte Show zum Musikrhythmus.
 Verbinden Sie ihre Einheiten unter Verwendung hochwertiger Mikrofonkabel miteinander. Die erste
Einheit in der Kette muss als Master, die anderen müssen als Slave-Einheiten eingestellt worden sein.
 Stellen Sie sicher, dass alle Geräte ans Netz angeschlossen sind.
 Fertig!
Hinweis: Sie können eine CA-8 oder RF-8 Steuerung an der Einheit anschließen, wenn Sie wünschen,
den Master-/Slave-Betrieb genauer steuern zu können.
Hinweis 2: Wenn keine Ausgabe erfolgt, achten Sie bitte darauf, dass das erste Gerät in den Master-
Modus eingestellt ist und der Blackout-Modus auf „NO" (Nicht) und die Musikaktivierung auf „On" (Ein)
gesetzt wurde (siehe voriges Kapitel).

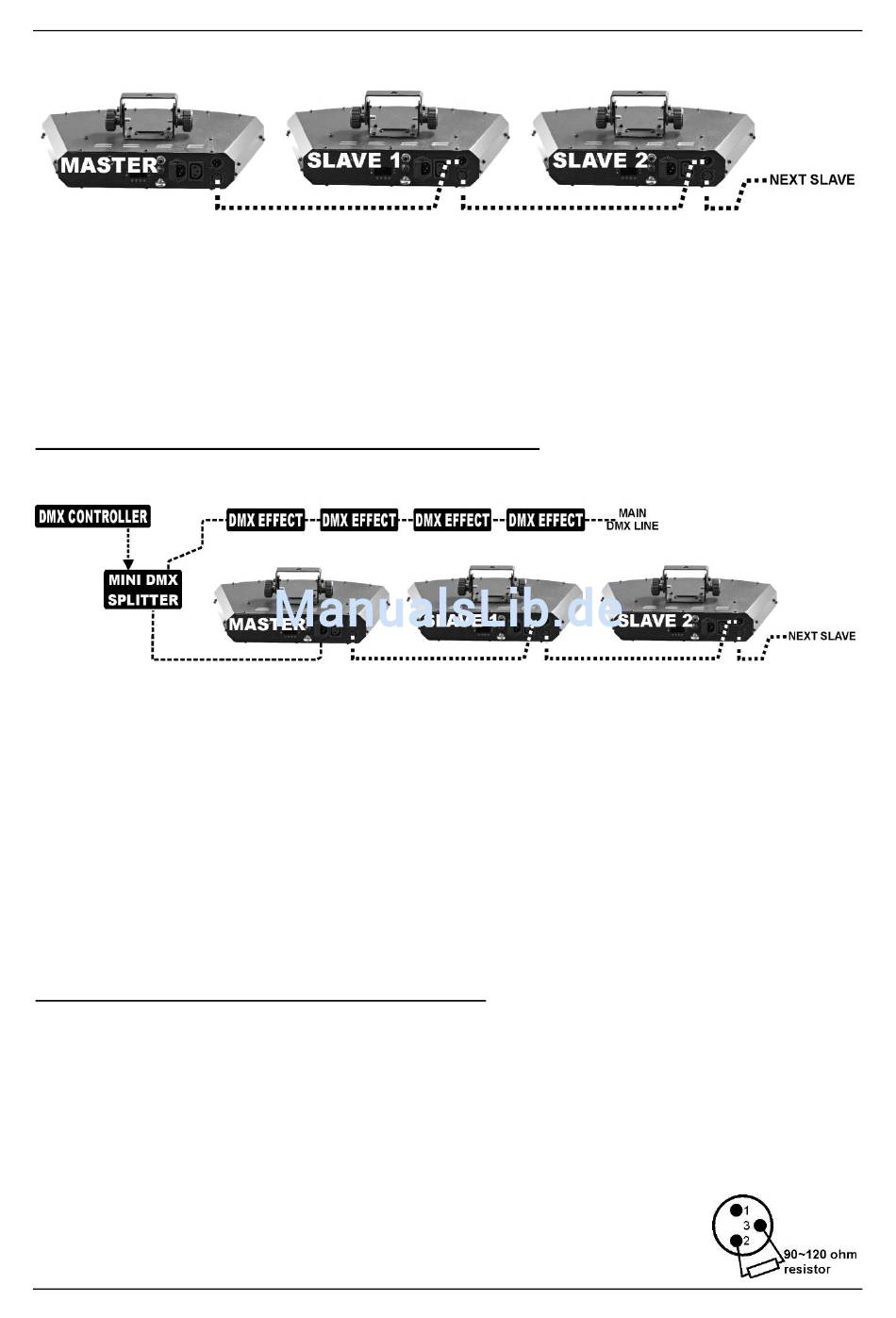

Montage von zwei oder mehr Einheiten als DMX-Master/Slave:
In diesem Modus zeigen die Einheiten eine synchronisierte Show zum Musikrhythmus aber Sie können
einige Funktionen noch am Master über 1 DMX-Kanal regulieren.
 Für einen reibungslosen Betrieb benötigen Sie einen optionalen „Mini DMX-SPLITTER", um die
Master/Slave-Leitung von der Haupt-DMX-Leitung zu isolieren, siehe Zeichnung.
 Verbinden Sie ihre Einheiten unter Verwendung hochwertiger Mikrofonkabel miteinander. Die erste
Einheit in der Kette muss als Master, die anderen müssen als Slave-Einheiten eingestellt worden sein.
 Stellen Sie den Master auf den Channel-Modus „1MSL" (s. vorheriges Kapitel).
 Aus Sicht des DMX-Controller handelt es sich bei Master und den diversen Slaves um 1 virtuellen Effekt,
der eine Startadresse benötigt und kann insofern genauso wie jede andere DMX-Einheit in der DMX-
Kette gesteuert werden: zum Vergeben einer DMX-Startadresse s. „DMX Adresse" im Kapitel
„Hauptmenü".
 Stellen Sie sicher, dass alle Geräte ans Netz angeschlossen sind.
 Stellen Sie den DMX-Controller anhand der DMX-Tabelle (s.u.) ein.
 Fertig!
Hinweis: Für einen reibungslosen Betrieb zum Rhythmus der Musik stellen Sie sicher, dass die Option
„Musikgesteuert" am Master auf „On" eingestellt ist (siehe voriges Kapitel).
Montage von zwei oder mehr Einheiten im DMX-Modus:
 Das DMX-Protokoll ist ein gängiges Hochgeschwindigkeitssignal, um intelligente Lichtsysteme zu
steuern. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte mit einem hochwertigen
symmetrischen Kabel hintereinander schalten (Daisy Chain).
 Es werden sowohl 3-polige als auch 5-polige-XLR-Stecker benutzt, allerdings ist der 3-polige XLR-
Stecker gängiger, da diese Kabel mit symmetrischen Audiokabeln kompatibel sind.
Stiftanordnung 3-poliger XLR-Stecker: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives
Signal (+).
Stiftanordnung 5-poliger XLR-Stecker: Pin1 = GND ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives
Signal (+) ~ Pins 4+ 5 nicht benutzt.
 Um durch Interferenzen verursachte Fehlfunktionen der Lichteffekte zu vermeiden,
müssen Sie die Kette mit einem 90Ω bis 120Ω Abschlusswiderstand abschließen.
Verwenden Sie niemals Y-Splitter-Kabel, das funktioniert einfach nicht!
