HDLED (LED de actividad del disco duro):
Conecte el LED de actividad de disco duro situado en el panel frontal
del chasis. El LED se enciende cuando el disco duro esté leyendo o
escribiendo datos.
Es posible que el diseño del panel frontal varíe en función del chasis. Un
módulo del panel frontal consiste principalmente de interruptor de
alimentación, interruptor de restablecimiento, LED de alimentación, LED
de actividad del disco duro, altavoz, etc. Al conectar el módulo del panel
frontal del chasis a esta cabecera, asegúrese de que las asignaciones
de cables y las asignaciones de contactos coincidan correctamente.

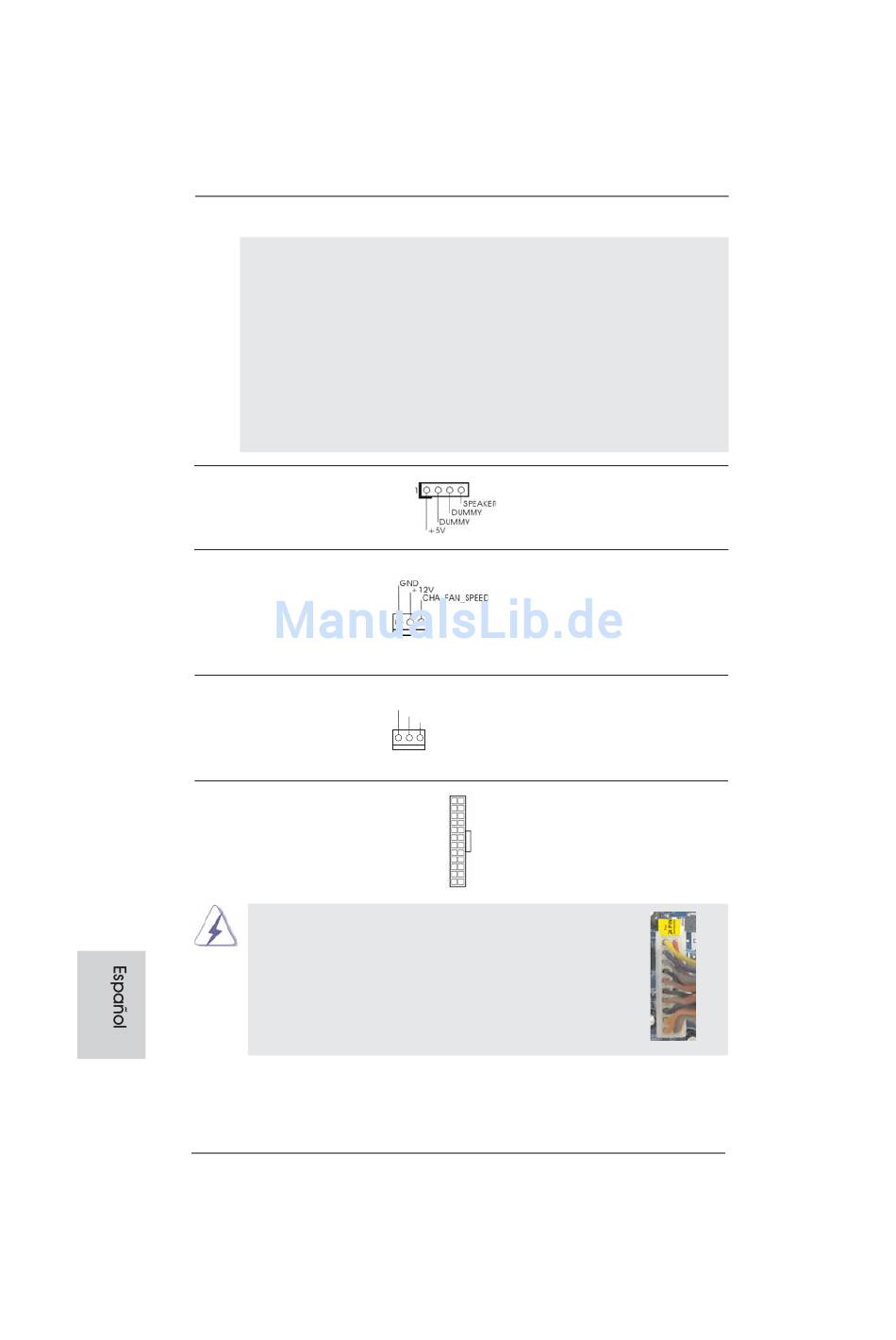

Cabezal del altavoz del chasis
(4-pin SPEAKER1)
(vea p.2, N. 12)
Conectores de ventilador de chasis
(3-pin CHA_FAN1)
(vea p.2, N. 3)
Conector del ventilador
de la CPU
(3-pin CPU_FAN1)
(vea p.2, N. 1)
Cabezal de alimentación ATX
(24-pin ATXPWR1)
(vea p.2, N. 5)
A pesar de que esta placa base incluye in conector
de alimentación ATX de 24 pins, ésta puede funcionar
incluso si utiliza una fuente de alimentación ATX de
20 pins tradicional. Para usar una fuente de
alimentación ATX de 20 pins, por favor, conecte su
fuente de alimentación usando los Pins 1 y 13.
62
GND
+12V
CPU_FAN_SPEED
12 24
1 13
Instalación de una Fuente de Alimentación ATX de 20 Pins
ASRock AD2550B-ITX Motherboard
Conecte el altavoz del chasis a
su cabezal.
Por favor, conecte los cables del
ventilador a los conectores de
ventilador, haciendo coincidir el
cable negro con la patilla de
masa.
Conecte el cable del ventilador
de la CPU a este conector y
haga coincidir el cable negro
con el conector de tierra.
Conecte la fuente de
alimentación ATX a su cabezal.
12
1
24
13
