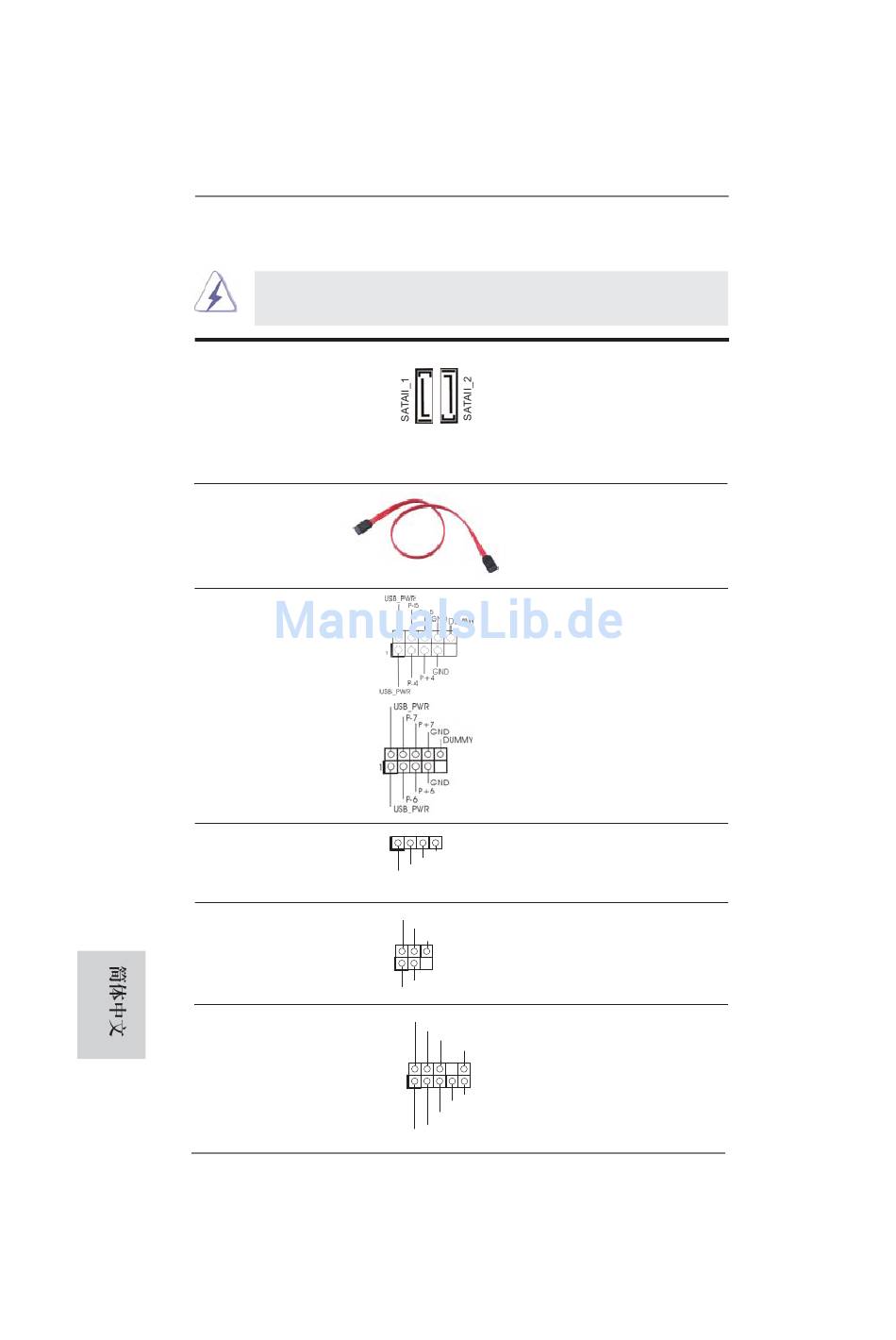

1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
Serial ATAII 接口
(SATAII_1: 見第 2 頁第 14 項 )
(SATAII_2: 見第 2 頁第 6 項 )
Serial ATA (SATA)
數據線
( 選配 )
USB 2.0 擴展接頭
(9 針 USB4_5)
( 見第 2 頁第 13 項 )
(9 針 USB6_7)
( 見第 2 頁第 7 項 )
消費類紅外線模塊接頭
(4 針 CIR1)
( 見第 2 頁第 10 項 )
紅外線模塊接頭
(5 針 IR1)
( 見第 2 頁第 8 項 )
前置音頻面板接頭
(9 針 HD_AUDIO1)
( 見第 2 頁第 17 項 )
124
1
GND
IRTX
IRRX
ATX+5VSB
IRTX
+5VSB
DUMMY
1
GND
IRRX
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
ASRock AD2550B-ITX Motherboard
這裡有兩組 Serial ATAII
(SATAII) 接口支持 Serial
(SATA) 數據線作為內部儲存
設置。目前 SATAII 界面理論
上可提供高達 3.0Gb/s 的數
據傳輸速率。
SATA 數據線的任意一端均可
連接 SATA/SATAII 硬
盤或者主板上的 SATAII 接口。
除了位於 I/O 面板的默
認 USB 2.0 接口之外，這款
主板有兩組 USB 2.0 接針。
這組 USB 2.0 接針可以支持
兩個 USB 2.0 接口。
此接口可以連接遙控器。
這個接頭支持一個選配的無
線發送和接受紅外線的
模塊。
可以方便連接音頻設備。
