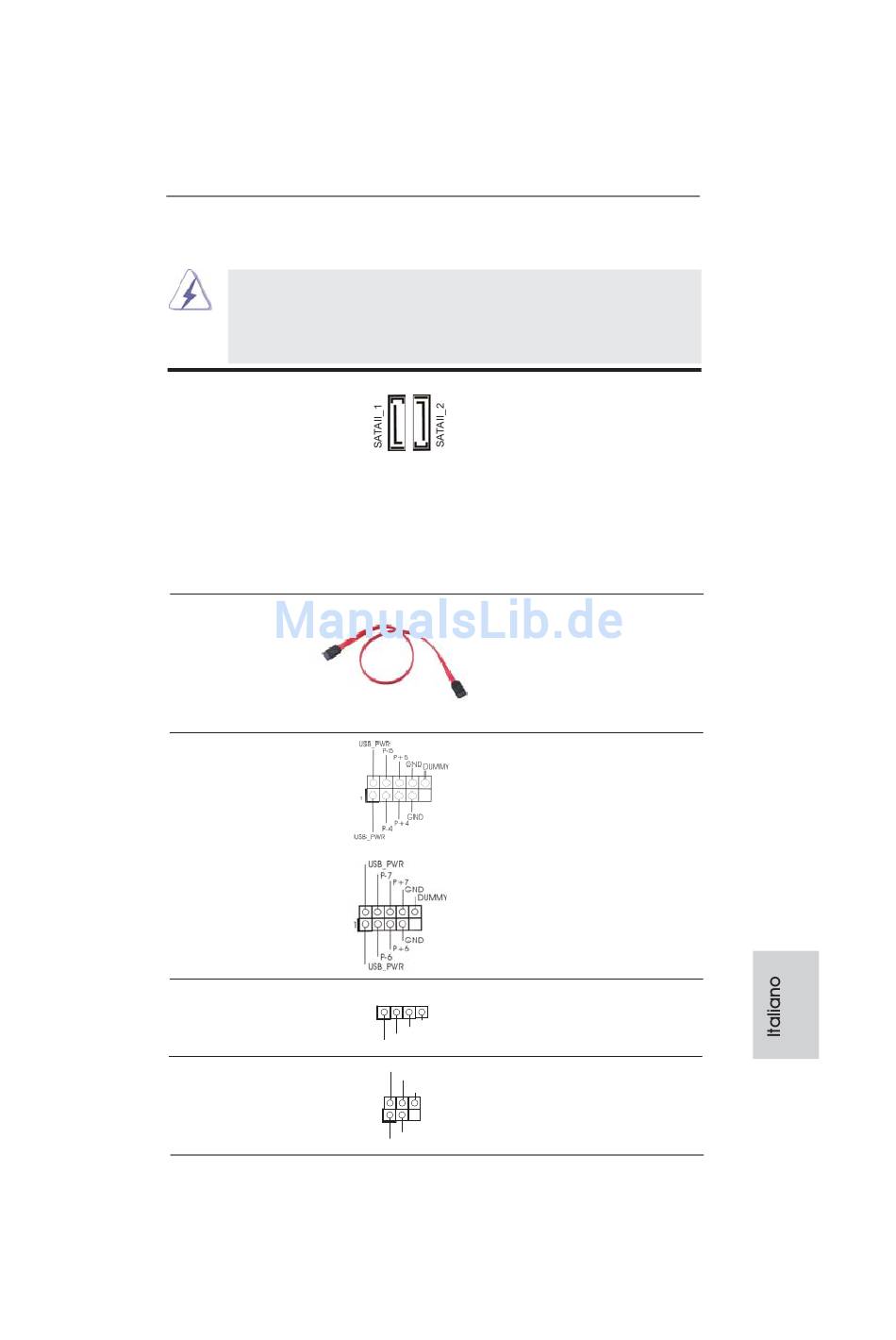

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal-
lare cappucci per jumper su questi collettori e connettori. L'installazione
di cappucci per jumper su questi collettori e connettori provocherà
danni permanenti alla scheda madre!
Connettori Serial ATAII
(SATAII_1: vedi p.2 Nr. 14)
(SATAII_2: vedi p.2 Nr. 6)
Cavi dati Serial ATA (SATA)
(Opzionale)
Collettore USB 2.0
(9-pin USB4_5)
(vedi p.2 Nr. 13)
(9-pin USB6_7)
(vedi p.2 Nr. 7)
Connettore modulo infrarosso consumer
(4-pin CIR1)
(vedi p.2 Nr. 10)
Collettore modulo infrarossi
(5-pin IR1)
(vedi p.2 Nr. 8)
ASRock AD2550B-ITX Motherboard
Questi due connettori Serial
ATAII (SATAII) supportano cavi
dati SATA per dispositivi di
immagazzinamento interni.
ATAII (SATAII) supportano cavi
SATA per dispositivi di memoria
interni. L'interfaccia SATAII
attuale permette velocità di
trasferimento dati fi no a
3.0 Gb/s.
Una o altra estremità del cavo
di dati SATA può essere
collegata al disco rigido SATA /
SATAII o al connettore
di SATAII su questa
cartolina base.
Oltre alle porte USB 2.0
predefi nite nel pannello I/O, la
scheda madre dispone di
due intestazioni USB 2.0.
Ciascuna intestazione USB 2.0
supporta due porte USB 2.0.
Questo connettore può essere
utilizzato per collegare
1
GND
IRTX
ricevitore remoto.
IRRX
ATX+5VSB
Questo collettore supporta
IRTX
+5VSB
moduli ad infrarossi optional
DUMMY
per la trasmissione e la
1
ricezione senza fi li.
GND
IRRX
