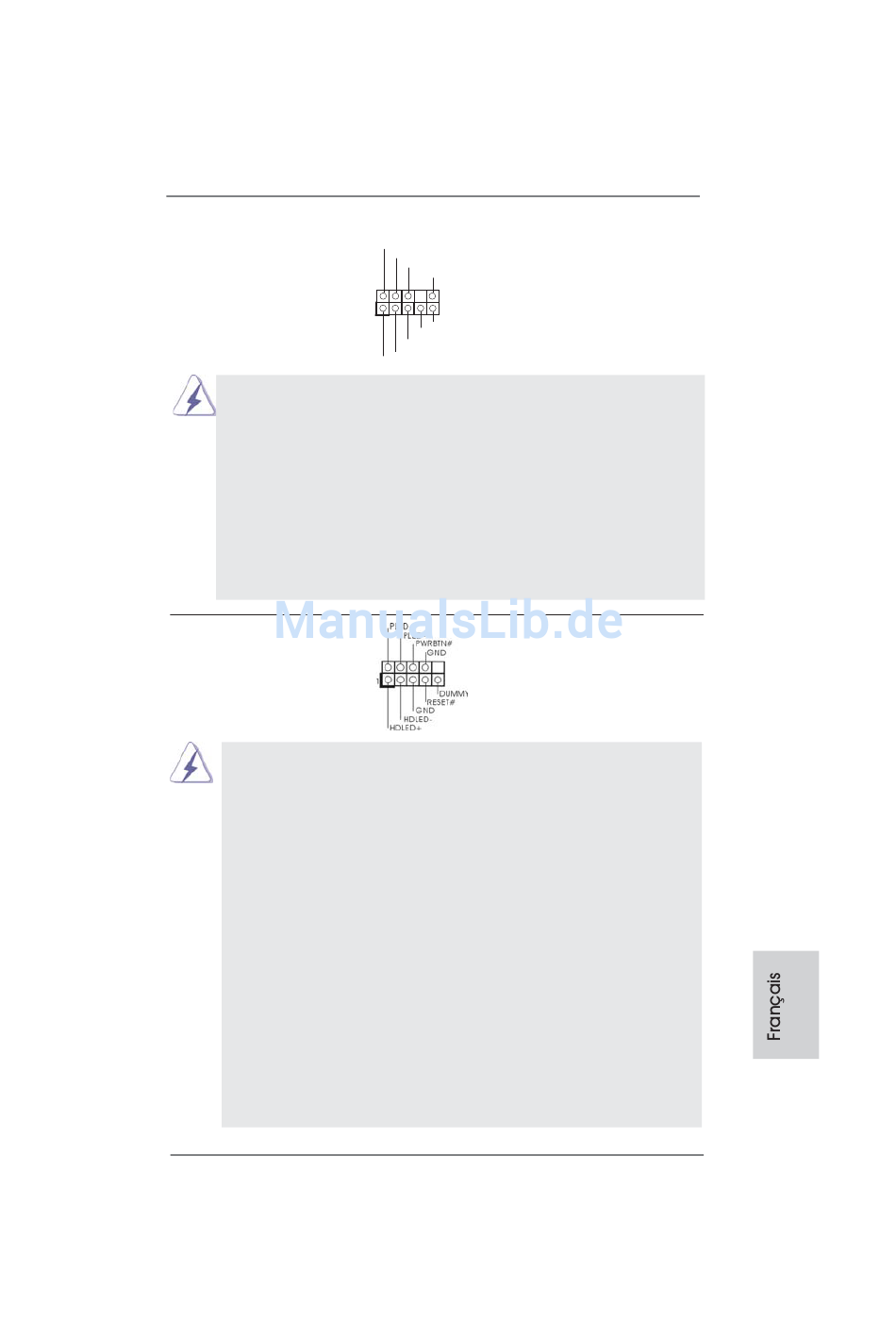

Connecteur audio panneau
(HD_AUDIO1 br. 9)
(voir p.2 No. 17)
1. L'audio à haute défi nition (HDA) prend en charge la détection de fi che,
mais le fi l de panneau sur le châssis doit prendre en charge le HDA pour
fonctionner correctement. Veuillez suivre les instructions dans notre
manuel et le manuel de châssis afi n installer votre système.
2. Si vous utilisez le panneau audio AC'97, installez-le sur l'adaptateur audio
du panneau avant conformément à la procédure ci-dessous :
A. Connectez Mic_IN (MIC) à MIC2_L.
B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L.
C. Connectez Ground (GND) à Ground (GND).
D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous
n'avez pas besoin de les connecter pour le panneau audio AC'97.
En-tête du panneau système
(PANEL1 br.9)
(voir p.2 No. 9)
Connectez l'interrupteur d'alimentation, l'interrupteur de réinitialisation et
l'indicateur d'état du système du châssis sur cette barrette en respectant
l'affectation des broches décrite ci-dessous. Faites attention aux broches
positives et négatives avant de connecter les câbles.
PWRBTN (Interrupteur d'alimentation):
Connectez ici le connecteur d'alimentation sur le panneau avant du
châssis. Vous pouvez confi gurer la façon de mettre votre système hors
tension avec l'interrupteur d'alimentation.
RESET (Interrupteur de réinitialisation):
Connectez ici le connecteur de réinitialisation sur le panneau avant du
châssis. Appuyez sur l'interrupteur de réinitialisation pour redémarrer
l'ordinateur s'il se bloque ou s'il n'arrive pas à redémarrer normalement.
PLED (DEL alimentation système):
Connectez ici l'indicateur d'état de l'alimentation sur le panneau avant
du châssis. Ce voyant DEL est allumé lorsque le système est en
marche. Le voyant DEL clignote lorsque le système est en mode veille
S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/
S4 ou lorsqu'il est éteint (S5).
ASRock AD2550B-ITX Motherboard
C'est une interface pour
GND
PRESENCE#
MIC_RET un câble avant audio en façade
OUT_RET
qui permet le branchement et
le contrôle commodes de
1
OUT2_L
périphériques audio.
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Cet en-tête permet d'utiliser
plusieurs fonctions du
panneau système frontal.
39
