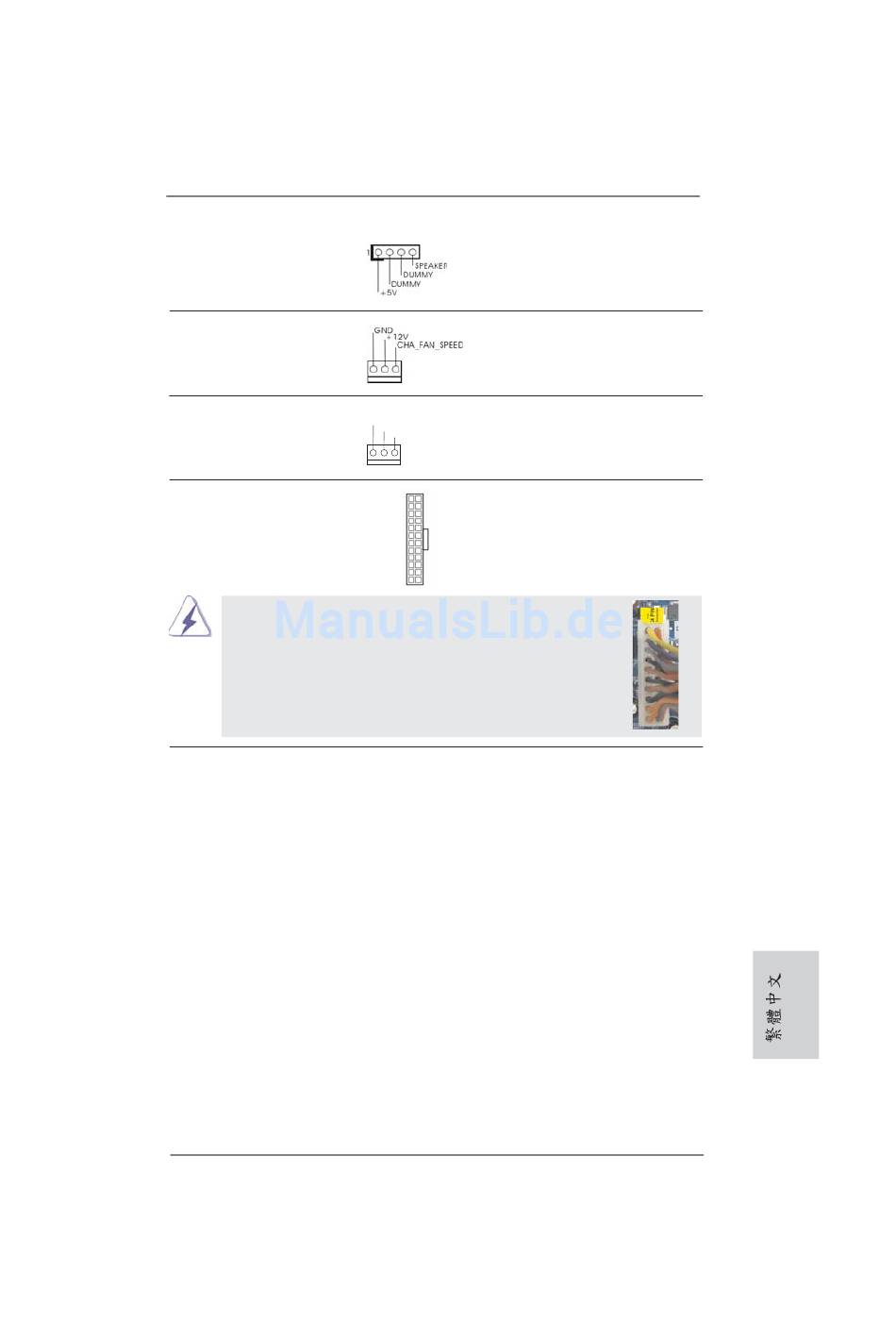

機箱喇叭接頭
(4 針 SPEAKER1)
( 見第 2 頁第 12 項 )
機箱風扇接頭
(3 針 CHA_FAN1)
( 見第 2 頁第 3 項 )
CPU 風扇接頭
(3 針 CPU_FAN1)
( 見第 2 頁第 1 項 )
ATX 電源接頭
(24 針 ATXPWR1)
( 見第 2 頁第 5 項 )
雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使
用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順
著 Pin 1 和 Pin 13 插上電源接頭。
2. BIOS 訊息
主板上的 Flash Memory 晶片存儲了 BIOS 設置程序。 啟動系統， 在系統開機自檢 (POST)
的過程中按下 <F2> 或 <Del> 鍵，就可進入 BIOS 設置程序，否則將繼續進行開機自檢
之常規檢驗。如果需要在開機自檢後進入 BIOS 設置程序，請按下 <Ctl> + <Alt> +
<Delete> 鍵重新啟動電腦，或者按下系統面板上的重開按鈕。功能設置程序儲存有主
板自身的和連接在其上的設備的缺省和設定的參數。這些訊息用於在啟動系統和系統
運行需要時，測試和初始化元件。有關 B I O S 設置的詳細訊息，請查閱隨機支援光碟
裡的使用手冊 (PDF 文件 )。
3. 支援光碟訊息
本主板支援各種微軟 Windows
帶的支援光碟包含各種有助於提高主板效能的必要驅動和實用程式。請將隨機支援光
碟放入光碟機裡，如果系統的"自動運行＂功能已啟用，銀幕將會自動顯示主菜單。
如果主菜單不能自動顯示，請查閱支援光碟內 BIN 文件夾下的 ASSETUP.EXE 文件並雙
點它，即可調出主菜單。
ASRock AD2550B-ITX Motherboard
請將機箱喇叭連接到這個接
頭。
請將風扇連接線接到這個接
頭， 並 讓 黑 線 與 接 地 的 針 腳
相接。
請將 CPU 風扇連接線接到這個
GND
+12V
接頭，並讓黑線與接地的針腳
CPU_FAN_SPEED
相接。
請將 ATX 電源供應器連接到這
12
24
個接頭。
1
13
20-Pin ATX 電源安裝說明
®
®
操作系統：Microsoft
Windows
12
24
1
13
®
7 32 位元。主板附
