4.2 Anschluss eines externen
Lautsprechers
Das Soundmodul verfügt über einen Ausgang für
einen externen Lautsprecher mit den elektrischen
Werten mind. 8 Ohm Impedanz und mind. 1/2
Watt Leistung (erhältlich im Elektronik-Fachhan-
del). Bei Anschluss eines externen Lautsprechers
wird der eingebaute Lautsprecher ausgeschaltet.
1. Ziehen Sie das kurze blaue, am Soundmodul be-
findliche Kabel, aus der Buchse rechts daneben.
2. Isolieren Sie das blaue Kabel, so dass es kei-
nen Kontakt mit anderen Kabeln haben kann.
3. Montieren Sie den externen Lautsprecher am
vorgesehenen Einbauort.
4. Verlegen Sie die beiden Anschlussleitungen
des externen Lautsprechers zum Soundmodul.
5. Verbinden Sie die Anschlussleitungen mit den
beiden Buchsen gemäß Abb. 7.
Zum Anschluss eignen sich Stecker und Muffen
wie beispielsweise die Viessmann Art. 6875 (Ste-
cker orange) und Art. 6884 (Muffe orange).

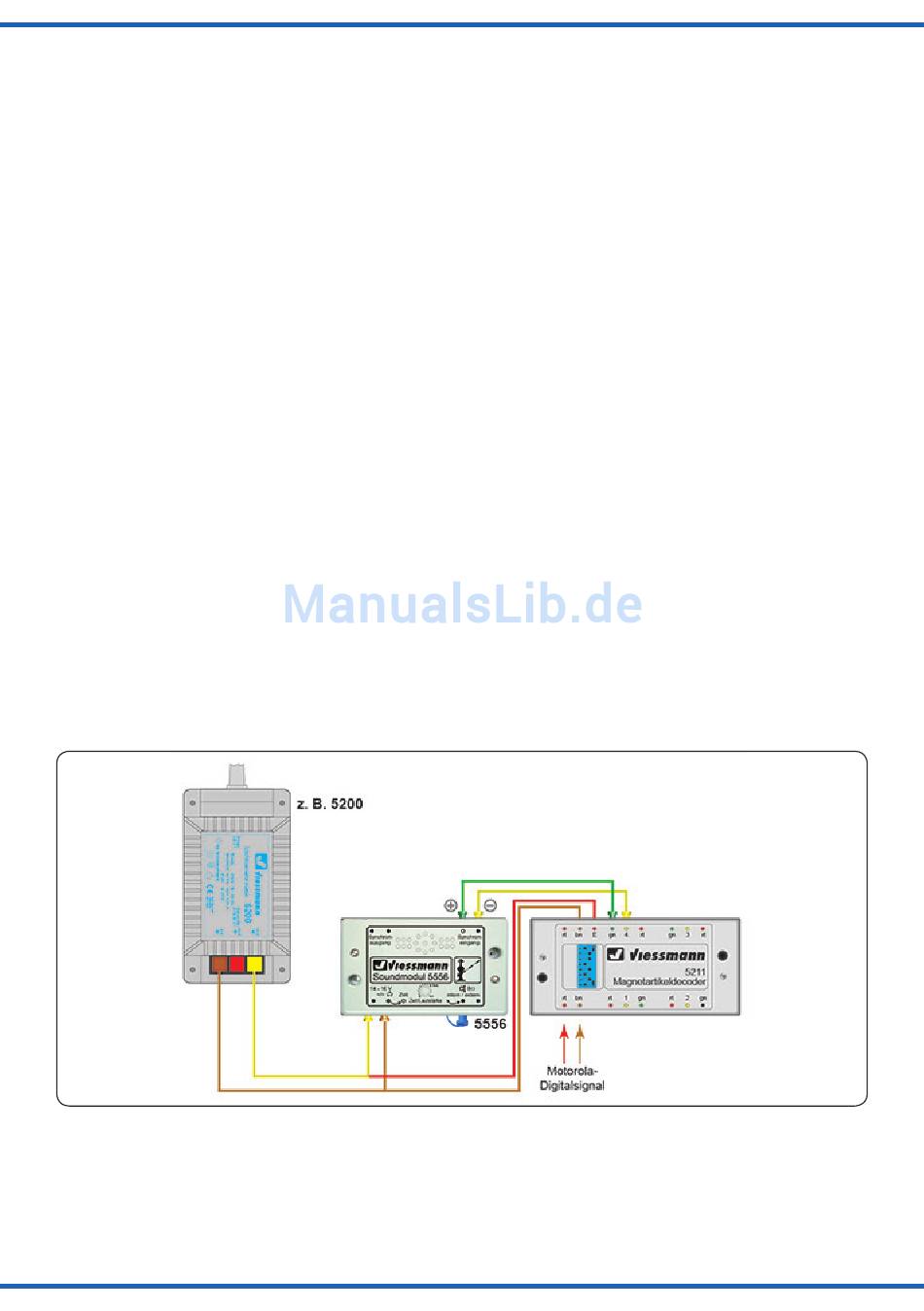

4.3 Anschluss bei anderen
Schrankentypen
Wenn Sie das Soundmodul mit einem anderen
Schrankentyp verwenden möchten, können Sie
das Soundmodul mit einem Schaltdecoder steu-
ern (Abb. 4). Entweder Sie schalten das Soundmo-
dul auf der selben Adresse wie die Schranke oder
Sie steuern es unabhängig und könnten somit dem
Warnsignal einen zeitlichen Vorlauf gewähren.
Abb. 4

5. Betrieb

Eine Spannung am Synchroneingang löst das
Abspielen des ausgewählten Sounds aus. Durch
die Zeiteinstellung wird die Dauer bestimmt (Ka-
pitel 5.2). In Verbindung mit der Art. 5104 Bahn-
schranke, stellt sich die Zeit automatisch ein,
6
4.2 Connection of an external
loudspeaker
The sound module is equipped with an output for an
external loudspeaker with electrical values of 8 ohm
impedance at least and 1/2 watt power (can be pur-
chased a specialist shop for electronics). In case you
connect an external loudspeaker the incorporated loud-
speaker will be switched off.
1. Please pull the short blue cable from the sound
module out of the socket right beside it.
2. Insulate the blue cable, to avoid any contact with
other cables.
3. Mount the external loudspeaker at the intended
place.
4. Install the two wires of the external loudspeaker
to the sound module.
5. Connect the two wires to the two sockets
according to fig. 7.
You can use plugs and sockets for the connection,
e. g. Viessmann item 6875 (plug orange) and item
6884 (socket orange).
4.3 Connection of other barrier types
If you want to use the sound module with other
barrier types, you can control it with a switch de-
coder (fig. 4). You either switch the sound module
on the same address as the barrier or you control
it independently and thus grant the warning signal
a time advantage.
5211 (MM) oder
5280 (DCC/MM)

5. Operation

A voltage at the synchronous input triggers the
playback of the selected sound. The duration can
be adjusted with the time set function (chapter
5.2.). In connection with item 5104 level crossing
barrier, time set is automatic, unless the poten-
Fig. 4
