CG rsb BELGIO-71503786/0
DE

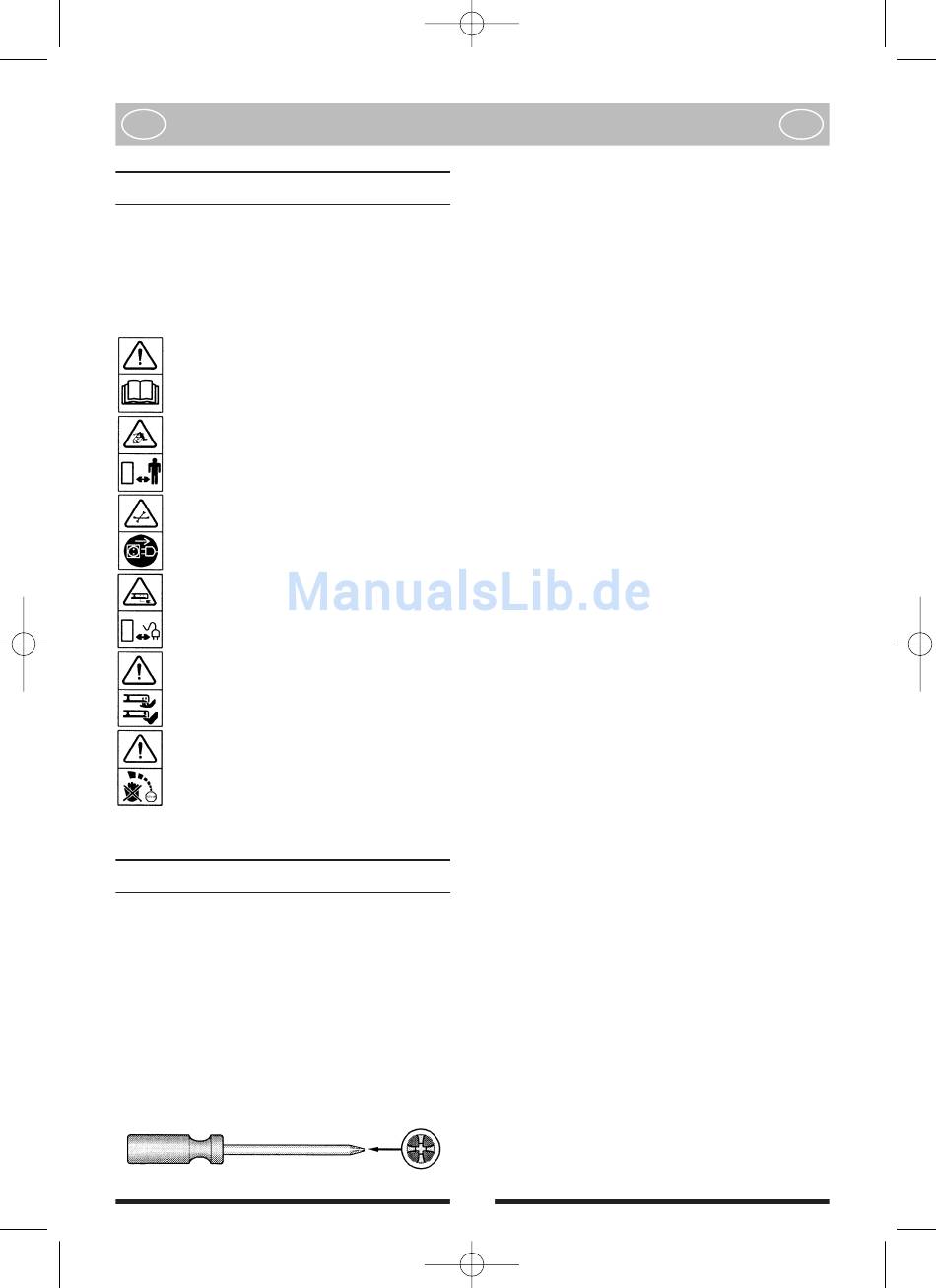

SYMBOLE
Folgende Symbole befinden sich an der Maschine,
um den Bediener daran zu erinnern, daß bei der
Benutzung der Maschine Vorsicht und Aufmerk-
samkeit geboten sind.
Die Symbole bedeuten:
Warnung! Vor der Benutzung der
Maschine die Bedienungsanleitung und
die Sicherheitsvorschriften durchlesen.
Warnung! Zuschauer fernhalten. Auf
herausgeschleuderte
achtgeben.
Warnung! Bevor mit Reparaturarbeiten
begonnen wird, ist der Stecker aus der
Steckdose zu ziehen.
Warnung! Das Verlängerungskabel vom
Schneideaggregat fernhalten.
Warnung! Wenn die Maschine in Betrieb
ist dürfen weder Hände noch Füße unter
die Haube gelangen.
Warnung! Hinweis! Das Messer dreht
sich nach Ausschalten der Maschine
weiter.

MONTAGE

ZU MONTIERENDE TEILE
Rad Typ I (Abb. 1)
Rad Typ II (Abb. 2)
Führungsholm Typ I (Abb. 3)
Führungsholm Typ II (Abb. 4)
Führungsholm Typ III (Abb. 5)
WERKZEUG FÜR DIE MONTAGE
10-11-2003
12:16
DEUTSCH
RAD Typ I (Abb. 6)
1.
2.
3.
4.
5.
RAD Typ II (Abb. 7)
1.
2.
3.
4.
Gegenstände
5.
FÜHRUNGSHOLM Typ I (Abb. 8)
1.
2.
3.
4.
5.
6.
7.
FÜHRUNGSHOLM Typ II (Abb. 9)
1.
2.
3.
4.
5.
STEUER Typ III (Abb. 10)
1.
9
Pagina 9
Lager F ins Rad drücken.
Kleinteile B, (F) und A auf dem Radbolzen
befestigen.
Zentrumscheibe C aufsetzen.
Rad festschrauben.
Mit Hilfe der Fingereingriffe in der Nabenkapsel
von Hand fest anziehen.
Lager F ins Rad drücken.
Kleinteile B, E, (F) und A auf dem Radbolzen
befestigen.
Zentrumscheibe C aufsetzen.
Rad festschrauben.
Mit Hilfe der Fingereingriffe in der Nabenkapsel
von Hand fest anziehen.
Stangen in den oberen Teil des Klappholms
schieben.
Schrauben montieren. Fest anziehen.
Führungsholm in die vorgesehenen Löcher am
Chassis drücken.
Schrauben montieren. Fest anziehen.
Klappholm am Führungsholm mit Schrauben,
Unterlegscheiben und Verriegelungsgriffen
fixieren. Durch leichtes Aufschrauben der
Verriegelunsgriffe, kann der Oberholm her-
untergeklappt werden. So nimmt der Rasen-
mäher beim Transport weniger Platz ein.
Kabel in den Kabelhaltern befestigen.
Kabel mit einem Kabelband an der Stange
fixieren.
Die Sperrbolzen in die Führungshalter drük-
ken. Dabei beachten, daß die Sperrung nicht
verkehrt eingesetzt wird.
Die Führungshalter in die dafür vorgesehenen
Löcher im Chassis drücken.
Schrauben montieren. Fest anziehen.
Den Führungsholm mit Hilfe von Schrauben,
Scheiben und Verriegelungsrädern etwas
gelockert werden, kann man den Holm nach
vorne klappen. Der Rasenmäher nimmt auf
diese Weise beim Transport oder bei der
Verwahrung weniger Platz in Anspruch.
Kabel mit einem Kabelband an der Stange
fixieren.
Das Loch im Steuer muss auf der rechten Seite
stehen. Die Stifte des Schalters in die Löcher
des Steuers einpassen. Darauf achten, dass
das Kabel nicht eingeklemmt ist und der Knopf
DE
