3. Montage
Bei einer eingleisigen Streckenführung und einem
Radius von 360 mm (H0), 310 mm (TT) bzw. 195
mm (N), wie Sie es z. B. bei den H0-Startsets von
Märklin C- und K-Gleis, den Tillig-Gleisen oder N-
Gleissystemen vorfinden, kann die Montage der
Oberleitung wie folgt vorgenommen werden:

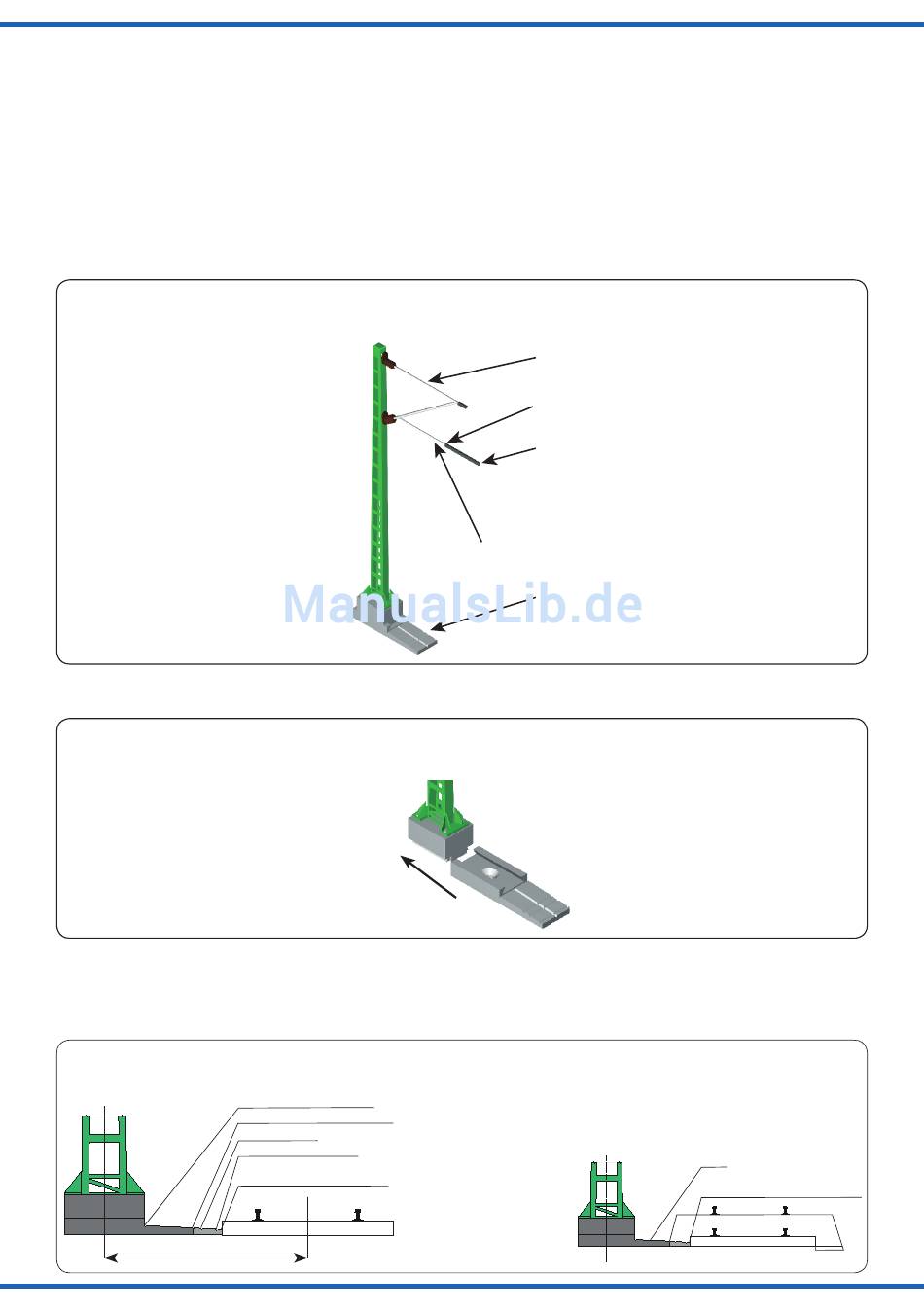

1. Entnehmen Sie die einzelnen Streckenmasten
vorsichtig aus der Verpackung.
Abb. 1
2. Schieben Sie die Streckenmasten von den
Grundträgern herunter.
Abb. 2
3. Stimmen Sie die Grundträger auf Ihr vorhan-
denes Gleissystem ab, indem Sie diese mit
Hilfe eines Seitenschneiders an der entspre-
chenden Markierung abtrennen.
Abb. 3
H0/TT:
34 mm
4
Streckenmast
Standard mast
Streckenmast vom Grundträger herunternehmen
Remove the standard mast from the groundsocket
Zuschneiden des Grundträgers
Cutting the groundsocket
Roco LINE mit Bettung (alt)
Märklin C-Gleis, Roco geoLINE
Märklin M-Gleis
Fleischmann Profi-Gleis
Roco LINE, Piko A-Gleis, Märklin K-Gleis,
Fleischmann Modellgleis, Tillig
3. Mounting
In case of a single track and a radius of 360 mm
(H0), 310 mm (TT) or 192 mm (N), as what you
can find e. g. in a Märklin C or K, or Tillig H0 start-
sets or N track systems, you can install the cate-
nary wire system in the following way:
1. Carefully remove the individual masts from the
package.
Oberer Auslegerarm
Upper beam
Innerer Aufnahmepunkt
Inner connector
Äußerer Aufnahmepunkt
Outer connector
Unterer Auslegerarm
Lower beam
Grundträger
Groundsocket
2. Slide the masts down from the groundsockets.
3. Adjust the groundsockets to your existing
track system by using a side cutter to cut the
groundsockets at the respective markings.
N:
Fig. 1
Fig. 2
Fig. 3
Kato
Fleischmann, Roco, Arnold, Trix,
Ibertren
