VOLTCRAFT VC 135 True RMS Kalibrieranweisung

Kalibrieranweisung für Stromzange
VC 135 True RMS
1. DC Volt

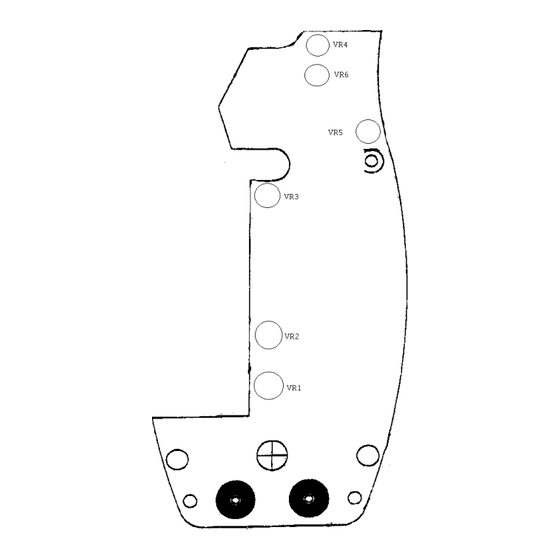

Schalte das Gerät in den 40V DC Bereich, gebe 39V auf den Eingang u. gleiche mit VR1 ab.
Kontrolliere dann noch die Bereiche 400V mit 390V und 800V mit 750V, mittle diese falls
erforderlich mit VR1 aus.
2. AC Offset
Schalte das Gerät in den 800 V AC Bereich gebe 0 V auf den Eingang u. gleiche mit VR2 ab.
3. AC Volt
Schalte das Gerät in den 40 V AC Bereich, gebe 39V 50Hz auf den Eingang u. gleiche mit
VR3 ab.
Kontrolliere dann noch die Bereiche 400V mit 390V und 800V mit 750V, mittle diese falls
erforderlich mit VR3 aus.
4. AC Ampere
Schalte das Gerät in den AC 400A Bereich, gebe 6A 50Hz auf die Spule (50 Wdg.), bringe die
Stromzange in die Spule ein u. gleiche mit VR6 ab. (300A)
5. Peak Messung
Schalte das Gerät in den Peak Bereich u. betätige die CREST-Taste, gebe 2A 50Hz auf die
Spule (50 Wdg.), der Angezeigte Wert muß jetzt zwischen 137,158 u. 145,642 betragen.
6. DC Ampere
Schalte das Gerät in den DC Ampere Bereich, trenne die Stromzange von der Spule u.
gleiche mit VR5 auf den Wert 0,00A ab.
Verbinde die Stromzange mit der Spule (50Wdg.).
Kontrolliere dann noch die Bereiche 40A mit 780mA über Spule (50Wdg.)=39A,
400A mit 7,8A = 390A u. 700A mit 10A =500A.
