CableIQ Qualification Tester
Bedienungshandbuch
Erkennungsmodus-Ergebnisse für
paarverdrillte Kabel

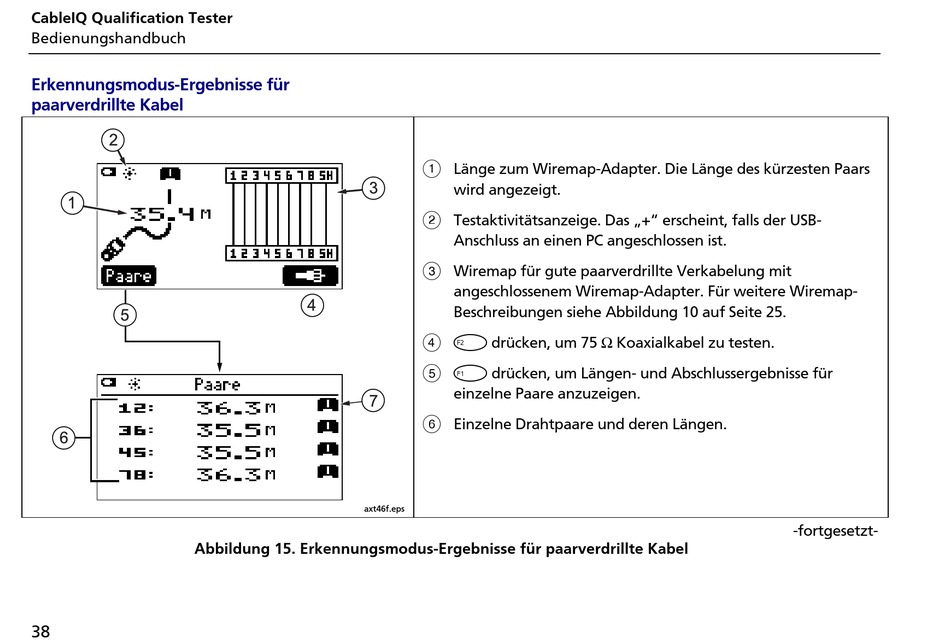

Abbildung 15. Erkennungsmodus-Ergebnisse für paarverdrillte Kabel
38
A
Länge zum Wiremap-Adapter. Die Länge des kürzesten Paars
wird angezeigt.
B
Testaktivitätsanzeige. Das „+" erscheint, falls der USB-
Anschluss an einen PC angeschlossen ist.
C
Wiremap für gute paarverdrillte Verkabelung mit
angeschlossenem Wiremap-Adapter. Für weitere Wiremap-
Beschreibungen siehe Abbildung 10 auf Seite 25.
drücken, um 75 Ω Koaxialkabel zu testen.
D K
E J
drücken, um Längen- und Abschlussergebnisse für
einzelne Paare anzuzeigen.
F
Einzelne Drahtpaare und deren Längen.
axt46f.eps
-fortgesetzt-
