BASETech BTL 4 Bedienungsanleitung Seite 2

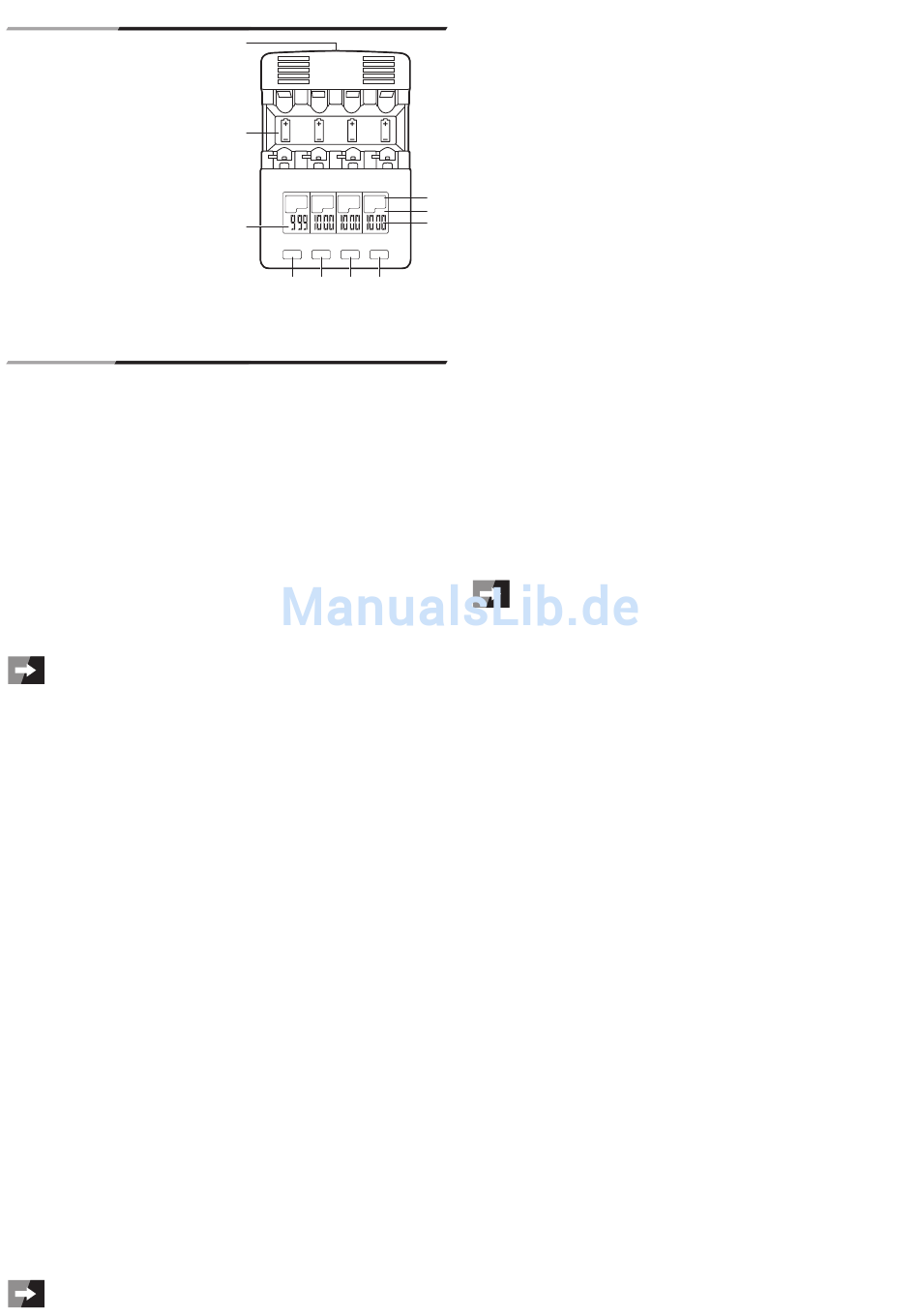

Bedienelemente
1 DC-Anschluss
2 Akkufächer 1-4, je 4 für LR6 und LR3
3 Display
4 Moduswahltaste MODE
5 Anzeigeauswahltaste DISPLAY
6 Ladestromeinstelltaste CURRENT
7 Akkufachwahltaste SLOT
8 Anzeige der Werte: Werte der
eingestellten Modi, wie z.B. Ladestrom
oder Kapazität, werden angezeigt
9 Anzeige der Einheiten: Einheiten der
physikalischen Größe des eingestellten
Modi werden angezeigt
10 Modianzeige: der aktuell eingestellte
Modus wird angezeigt
Inbetriebnahme
Netzteil
• Verbinden Sie den Gleichstromstecker des Netzteils mit dem DC-Anschluss (1) am Produkt.
• Stecken Sie das Netzteil in eine Netzsteckdose.
• Nachdem das Netzteil mit der Stromversorgung verbunden wurde, leuchten alle
Displaysegmente für einen kurzen Moment auf und es wird „null" angezeigt bis ein Akku
eingelegt wird. Sollte ein defekter Akku eingelegt werden, wird ebenfalls „null" angezeigt.
Betriebsmodi
Das Produkt bietet vier verschiedene Betriebsmodi.
• Lademodus (CHARGE):
Aufladen der Akkus und automatischer Wechsel zur Erhaltungsladung nach vollständigem
Aufladen der Akkus.
• Entlademodus (DISCHARGE):
Entlädt die Akkus vor dem Aufladen, um den „Memory-Effekt" zu minimieren. Die Akkus
werden auf eine Spannung von 0,9 V entladen.
Laden Sie die Akkus nach dem Entladen wieder auf. Werden die Akkus für einen
längeren Zeitraum im entladenen Zustand gelagert, kann durch Selbstentladung
die Entladeschlussspannung unterschritten werden (Tiefentladung), was zur
Beeinträchtigung der Wiederaufladbarkeit, verringerter Kapazität, Beschädigung
oder zum Totalausfall der Akkus führen kann.
• Auffrischmodus (DISCHARGE REFRESH):
Frischt Akkus bis zu ihrer maximalen Kapazität auf. Dabei wird der Akku mehrmals geladen
und entladen. Dieser Vorgang kann den Akku wieder in den optimalen Zustand versetzen.
Verwenden Sie diesen Modus, um die Kapazität gebrauchter oder selten benutzter Akkus
zu optimieren.
• Testmodus (TEST):
Überprüft die Akku-Kapazität (mAh). Die maximale Kapazität des Akkus wird durch das
Entladen des vollständig geladenen Akkus bestimmt. Falls die maximale Kapazität des
Akkus sehr viel geringer ist, als die Nennkapazität, hat der Akku möglicherweise das Ende
seiner Lebensdauer erreicht.
• Schnelltestmodus (QUICK TEST):
Misst den dynamischen Batterieinnenwiderstand, mit dem sich der Zustand der Batterie
bewerten lässt.
Akkus laden
• Nach Anschluss des Netzadapters an die Steckdose und Einlegen eines Akkus wird
die Akkuspannung für 3 Sekunden angezeigt (zum Beispiel, „1,22 V"). Werden keine
Einstellungen vorgenommen wird anschließend „Charge/400 mA" für weitere 3 Sekunden
angezeigt. Wenn Sie die Moduswahltaste MODE (4) oder Ladestromeinstelltaste
CURRENT (6) innerhalb dieser 6 Sekunden nicht bedienen, beginnt der Ladevorgang mit
400 mA. Wird innerhalb der 6 Sekunden eine Taste kurz berührt, beginnt eine Wartezeit von
10 Sekunden, in der Einstellungen vorgenommen werden können.
• Der voreingestellte Ladestrom beträgt 400 mA. Wenn Sie den Ladestrom zur Beschleunigung
des Ladevorgangs ändern möchten, drücken Sie innerhalb des zuvor beschriebenen
Zeitraums die Ladestromeinstelltaste CURRENT, um den Ladestrom in 200 mA-Schritten
zu erhöhen.
• Sind alle 4 Akkufächer (2) belegt, kann der Ladestrom je Akku auf max. 1000 mA eingestellt
werden.
• Wenn Sie mit höheren Ladeströmen von bis zu 1400 mA laden möchten, benutzen Sie nur
die Akkufächer 1 und 4. Bei zusätzlicher Belegung der Akkufächer 2 und 3 ist zu beachten,
dass der Gesamtladestrom auf max. 4 A begrenzt ist. Wird zusätzlich Akkufach 2 oder 3
belegt, beträgt für das zusätzlich belegte Akkufach der Ladestrom max. 1000 mA.
Bei der Verwendung von 3 oder 4 Akkufächern, wird der Ladestrom auf max.
1000 mA je Akkufach begrenzt.
1
2
CHARGE CHARGE CHARGE CHARGE
mA mA mA mA
3
MODE DISPLAY CURRENT SLOT
4 5 6 7
• Wenn Sie während des Ladevorganges den Ladestrom für einzelne Akkus ändern
möchten, benutzen Sie dafür die Akkufachwahltaste SLOT (7). Diese Taste dient dazu,
einzelne Akkufächer (2) auszuwählen, um Einstellungen zu ändern. Durch Drücken der
Akkufachwahltaste SLOT, wird die Akkufachauswahl gestartet. Die Reihenfolge beim
Durchschalten der Akkufächer ist dabei 1 → 2 → 3 → 4 → alle Akkufächer → Beenden.
Das Blinken des Displays (3) des gewählten Akkufaches zeigt an, dass Einstellungen
vorgenommen werden können. Wählen Sie das Akkufach mit der Akkufachwahltaste SLOT
und betätigen Sie danach 5 mal die Moduswahltaste MODE (4) bis in der Modianzeige (10)
wieder „CHARGE" erscheint und stellen mit der Ladestromeinstelltaste CURRENT den
Ladestrom ein.
• Wenn Sie während des Ladevorganges den Ladestrom für alle Akkus gleichermaßen ändern
möchten, drücken Sie die Moduswahltaste MODE für 2 s (die Anzeige blinkt), danach
10
betätigen Sie 5 mal die Moduswahltaste MODE bis in der Modianzeige wieder „CHARGE"
9
erscheint und stellen mit der Ladestromeinstelltaste CURRENT den Ladestrom ein.
8
• Während des Ladens können Sie mit der Anzeigeauswahltaste DISPLAY (5) die folgenden
Informationen abrufen: Ladestrom in mA, Akkuspannung in V, geladene Kapazität in mAh
und abgelaufene Zeit in h:mm.
• Wenn die Akkus voll geladen sind und die Ladeschlussspannung erreicht haben, wird im
Display (3) „full" angezeigt. Die Ladezeit ergibt sich bei vollständig leeren Akkus aus deren
Kapazität, dem Ladestrom des Ladegerätes und dem Ladefaktor. Der Ladefaktor liegt bei
NiCd-Akkus bei 1,3-1,4 und bei NiMH-Akkus bei 1,4-1,5. Beispiel für die überschlägige
Berechnung der Ladezeit eines leeren NiMH-Akkus mit 2400 mAh und 800 mA eingestelltem
Ladestrom: 2400 mAh/800 mA x 1,5 = 4,5h Ladezeit.
Akkus entladen
• Drücken und halten Sie die Moduswahltaste MODE (4) für 2 Sekunden und wählen Sie durch
erneutes Drücken der Moduswahltaste MODE die Entladefunktion „DISCHARGE" aus.
• Drücken Sie die Ladestromeinstelltaste CURRENT (6) um den Entladestrom auszuwählen.
Der Entladestrom kann von 100-500/700 mA in 100 mA-Intervallen eingestellt werden.
• Der A kku wird auf eine Spannung von 0,9 V entladen. Nach Beendigung des Entladevorganges
können Sie sich die entladene Kapazität in mAh durch Betätigen der Anzeigeauswahltaste
DISPLAY (5) anzeigen lassen. Nach Erreichen der Entladeschlussspannung von 0,9 V und
Beendigung des Entladevorganges werden die Batterien einmalig auf 1,2 V aufgeladen. Eine
weitere Erhaltungsladung findet nicht statt.
Laden Sie die Akkus nach dem Entladen wieder auf. Werden die Akkus für einen
längeren Zeitraum im entladenen Zustand gelagert, kann durch Selbstentladung
die Entladeschlussspannung unterschritten werden (Tiefentladung), was zur
Beeinträchtigung der Wiederaufladbarkeit, verringerter Kapazität, Beschädigung
oder zum Totalausfall der Akkus führen kann.
• Während des Entladens können Sie mit der Anzeigeauswahltaste DISPLAY die folgenden
Informationen abrufen: Entladestrom in mA, Akkuspannung in V, entladene Kapazität in mAh
und abgelaufene Zeit in h:mm.
Akkus auffrischen
• Drücken und halten Sie die Moduswahltaste MODE (4) für 2 Sekunden und wählen Sie durch
erneutes mehrmaliges Drücken der Moduswahltaste MODE die Funktion „DISCHARGE
REFRESH" aus.
• Drücken Sie die Ladestromeinstelltaste CURRENT (6), um den Entladestrom auszuwählen
(100-500/700 mA). Der Ladestrom beträgt doppelt soviel wie der ausgewählte Entladestrom.
• Die Akkus werden in diesem Modus 3 mal vollständig entladen und geladen. Der Vorgang
kann mehrere Stunden, evtl. sogar Tage in Anspruch nehmen.
• In diesem Modus können Sie mit der Anzeigeauswahltaste DISPLAY (5) die folgenden
Informationen abrufen: Lade- und Entladestrom in mA, Akkuspannung in V, vorherigen
Zyklus Ladekapazität oder Stromladekapazität in mAh und abgelaufene Zeit in h:mm.
Testmodus
• Drücken und halten Sie die Moduswahltaste MODE (4) für 2 Sekunden und wählen Sie
durch erneutes mehrmaliges Drücken der Moduswahltaste MODE die Funktion „CHARGE
TEST" aus.
• Drücken Sie die Ladestromeinstelltaste CURRENT (6), um den Ladestrom auszuwählen (200-
1000/1400 mA). Der Entladestrom beträgt halb soviel wie der ausgewählte Ladestrom.
• In diesem Modus können Sie mit der Anzeigeauswahltaste DISPLAY (5) die folgenden
Informationen abrufen: Lade- und Entladestrom in mA, Akkuspannung in V, entladene
Kapazität in mAh und abgelaufene Zeit in h:mm.
• Nach einmaligem Aufladen und darauffolgendem Entladen wird die entladene Akkukapazität
im Display angezeigt. Betätigen Sie zur Auswahl der Anzeige ggf. die Anzeigeauswahltaste
DISPLAY.
