DOEPFER A-100 Bedienungsanleitung Seite 4

A-111
High-End-VCO
100%
0%
f f
1 2

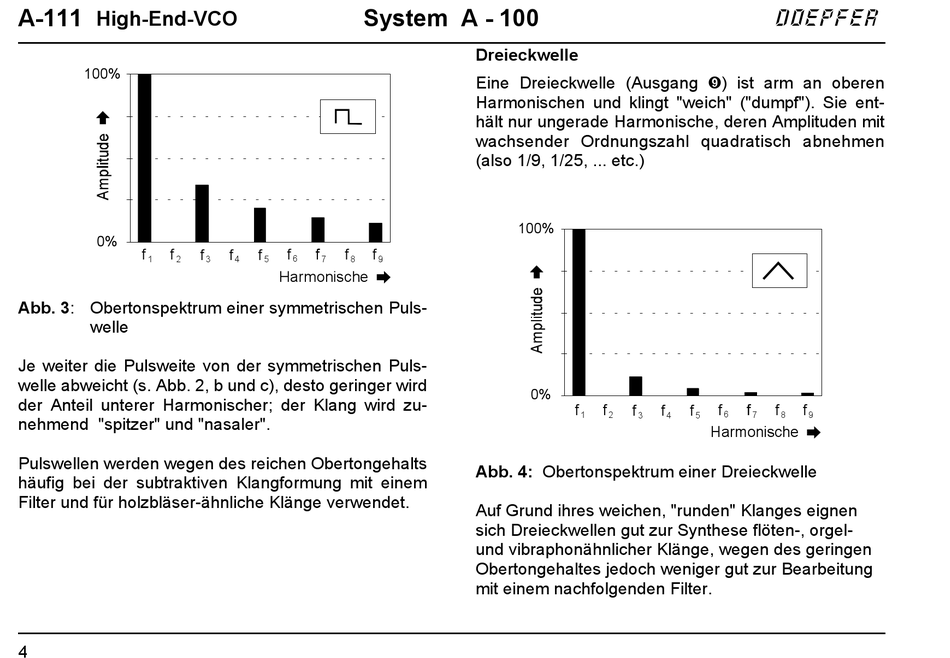

Abb. 3: Obertonspektrum einer symmetrischen Puls-
welle
Je weiter die Pulsweite von der symmetrischen Puls-
welle abweicht (s. Abb. 2, b und c), desto geringer wird
der Anteil unterer Harmonischer; der Klang wird zu-
nehmend "spitzer" und "nasaler".
Pulswellen werden wegen des reichen Obertongehalts
häufig bei der subtraktiven Klangformung mit einem
Filter und für holzbläser-ähnliche Klänge verwendet.
4
System A - 100
f f f f f f f f
6
3 4 5 7 8 9
Harmonische ➨
Dreieckwelle
Eine Dreieckwelle (Ausgang )) ist arm an oberen
Harmonischen und klingt "weich" ("dumpf"). Sie ent-
hält nur ungerade Harmonische, deren Amplituden mit
wachsender Ordnungszahl quadratisch abnehmen
(also 1/9, 1/25, ... etc.)
100%
0%
f f f
1 2 3
Abb. 4: Obertonspektrum einer Dreieckwelle
Auf Grund ihres weichen, "runden" Klanges eignen
sich Dreieckwellen gut zur Synthese flöten-, orgel-
und vibraphonähnlicher Klänge, wegen des geringen
Obertongehaltes jedoch weniger gut zur Bearbeitung
mit einem nachfolgenden Filter.
doepfer
f f f f f f f
6
4 5 7 8 9
Harmonische ➨
