Viessmann VITOGATE 200 Typ KNX Serviceanleitung
Vorschau ausblenden Andere Handbücher für VITOGATE 200 Typ KNX:

Werbung

VIESMANN
Montage- und Serviceanleitung
für die Fachkraft

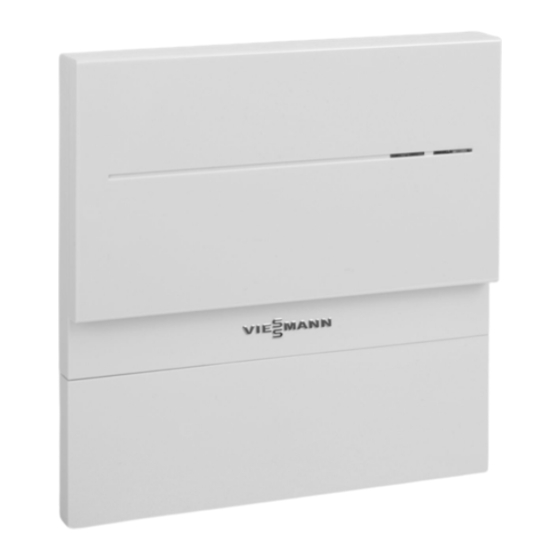

Vitogate 200
Typ KNX
Kommunikation von Heizungsanlagen über KNX-/EIB-Systeme
Gültigkeitshinweise siehe letzte Seite
VITOGATE 200
Bitte aufbewahren!
5546 194
3/2016

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann VITOGATE 200 Typ KNX

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitogate 200 Typ KNX Kommunikation von Heizungsanlagen über KNX-/EIB-Systeme Gültigkeitshinweise siehe letzte Seite VITOGATE 200 Bitte aufbewahren! 5546 194 3/2016...
  • Seite 2 Dieses Zeichen warnt vor Sach- und Umwelt- Die Instandsetzung von Bauteilen mit sicher- schäden. heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Hinweis Defekte Bauteile müssen durch Viessmann Ori- Angaben mit dem Wort Hinweis enthalten Zusatzinfor- ginalteile ersetzt werden. mationen. Zusatzkomponenten, Ersatz- und Verschleißteile Zielgruppe Achtung Diese Anleitung richtet sich ausschließlich an autori-...
  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Anlagenbetreiber einweisen, dass nachträgliche Ände- rungen an den baulichen Gegebenheiten nicht zuläs- sig sind (z. B. Leitungsverlegung, Verkleidungen oder Trennwände). Gefahr Undichte oder verstopfte Abgasanlagen oder unzureichende Zufuhr der Verbrennungsluft ver- ursachen lebensbedrohliche Vergiftungen durch Kohlenmonoxid im Abgas. Ordnungsgemäße Funktion der Abgasanlage sicherstellen.
  • Seite 4: Inhaltsverzeichnis

    Mit Abdeckung ..................12 ■ Ohne Abdeckung ................12 ■ Inbetriebnahme ..................13 Vitotronic Regelung in LON einbinden ........... 13 Viessmann Anlagennummer und Teilnehmernummer ......14 ■ LON-Verbindung zur Vitotronic Regelung prüfen ....... 14 ■ Produktdatenbank .................. 15 Produktdatenbank ................15 ■...
  • Seite 5: Information

    Bedienungsanleitungen installiert und betrieben wer- ten Systemvoraussetzungen zu jedem Zeitpunkt vor- den. Das Vitogate darf nur in Anlagen mit unterstützten handen und erfüllt sind. Für die Spannungsversorgung Viessmann Wärme- und Stromerzeugern verwendet sind ausschließlich die hierfür festgelegten Komponen- werden. ten (z. B. Netzteile) einzusetzen.
  • Seite 6: Produktinformation

    (z. B. durch Öffnen des Geräts durch den Anla- genbetreiber) ist untersagt und führt zum Haftungsaus- schluss. Fehlgebrauch liegt auch vor, wenn Kompo- nenten der Viessmann Anlage in ihrer bestimmungs- gemäßen Funktion verändert werden. Produktinformation Mit dem Gateway Vitogate 200, Typ KNX werden fol- Die Einbindung des Vitogate 200, Typ KNX in das gende Geräte auf KNX-/EIB-Systeme aufgeschaltet:...
  • Seite 7: Montageablauf

    Montageablauf Vitogate 200, Typ KNX montieren Achtung Hinweis Ungünstiges Raumklima kann zu Funktionsstö- Bei der Wahl des Montageorts Längen der Anschluss- rungen und Geräteschäden führen. leitungen (Lieferumfang) beachten. ■ Der Aufstellraum muss trocken und frostsicher sein. Umgebungstemperaturen 0 bis 40 °C gewähr- ■...
  • Seite 8: Abdeckung Abnehmen

    Montageablauf Vitogate 200, Typ KNX montieren (Fortsetzung) Abdeckung abnehmen Achtung Bei angeschlossener Stromversorgung kann das Berühren von elektrischen Kontakten zu Geräteschäden führen. Vor Abnehmen der Abdeckung unbedingt das Steckernetzteil aus der Steckdose ziehen. Abb. 2 Übersicht der Anschlüsse Abb. 3 „1“...
  • Seite 9: Vitogate 200, Typ Knx Anschließen

    Montageablauf Vitogate 200, Typ KNX anschließen KNX/EIB Abb. 4 Vitogate 200, Typ KNX LON-Verbindungsleitung zur Vitotronic Regelung KNX TP-Verbindungsleitung Farbkennzeichnung nach IEC 60757: BK ( ) Schwarz – RD (+) Rot Ethernet-Verbindungsleitung (KNXnet/IP) 1. LON-Verbindungsleitung anschließen 3. Ethernet-Verbindungsleitung (KNXnet/IP) ■ Vitogate 200, Typ KNX: anschließen Anschluss „10“...
  • Seite 10: Spannungsversorgung Herstellen

    Montageablauf Spannungsversorgung herstellen Achtung 2. Vitogate 200, Typ KNX schließen. Falls die Anschlusswerte des Netzteils nicht zur Leistungsaufnahme des Vitogate passen, kann 3. Steckernetzteil anschließen, siehe Kapitel „Inbe- dies zu Betriebsstörungen, zu Schäden am triebnahme“. Netzteil oder zu Schäden am Vitogate führen. Nur beiliegendes Steckernetzteil verwenden.
  • Seite 11: Anschlussraum Schließen

    Montageablauf Anschlussraum schließen Abb. 6...
  • Seite 12: Inbetriebnahme Anzeige- Und Bedienelemente

    Inbetriebnahme Anzeige- und Bedienelemente Mit Abdeckung Bedeutung der LED „2“, „3“, „4“ siehe folgende Tabelle „Anzeigeelemente“. Abb. 7 Ohne Abdeckung Abdeckung entfernen siehe Seite 8. Abb. 8 „1“ bis „4“ LED, Bedeutung siehe folgende Tabelle „Anzeigeelemente“. „T1“ bis „T4“ Taster, Bedeutung siehe folgende Tabelle „Bedienelemente“.
  • Seite 13: Inbetriebnahme

    Inbetriebnahme Anzeige- und Bedienelemente (Fortsetzung) Bedeutung „2“ KNX-/EIB-Serviceanzeige Normalbetrieb ■ ■ Blinkt rot Physikalische KNX-/EIB-Adresse wird über ETS (EIB-Tool-Software) ■ ■ geprüft Leuchtet rot Empfängt physikalische KNX-/EIB-Adresse und Applikation ■ ■ „3“ Anzeige KNX TP-Verbindungsstatus KNX TP nicht aktiv ■ ■...
  • Seite 14: Viessmann Anlagennummer Und Teilnehmernummer

    Inbetriebnahme Vitotronic Regelung in LON einbinden (Fortsetzung) Viessmann Anlagennummer und Teilnehmernummer LON-Anlagennummer, LON-Teilnehmernummer und Hinweis weitere Funktionen an Vitotronic Regelung einstellen. Innerhalb des LON darf die gleiche Teilnehmernum- ■ mer nicht zweimal vergeben werden. Serviceanleitung der Vitotronic Regelung und ■...
  • Seite 15: Produktdatenbank

    Gerätedaten für den Systemintegrator In den Gerätedaten sind alle für die ETS erforderlichen Daten für Viessmann Geräte enthalten. Neue Viessmann Geräte und Gerätetypen können durch ein Update der Gerätedaten hinzugefügt werden. Nach dem Einlesen der Gerätedaten in Vitogate 200 stehen die Datenpunkte in den entsprechenden KNX-DPT (KNX-Datenpunkttypen) für die Parametrierung mit der...
  • Seite 16: Störungsbehebung Lon-Verbindungsfehler

    Störungsbehebung LON-Verbindungsfehler Falls ein LON-Teilnehmer (z. B. Vitotronic Regelung) Falls der Datenpunkt Störungsmeldung für diesen ausfällt, werden keine Daten dieses LON-Teilnehmers LON-Teilnehmer belegt ist, kann eine entsprechende mehr zum KNX-/EIB-System übertragen. Fehlermeldung im KNX-/EIB-System angezeigt wer- den. Werkseitige Einstellung wiederherstellen 1.
  • Seite 17: Einzelteilliste

    Einzelteilliste Bestellung von Einzelteilen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Positionsnummer des Einzelteils (aus dieser Einzel- teilliste)
  • Seite 18: Einzelteile

    Einzelteilliste Einzelteile 0001 0004 0006 0007 0005 0002 0003 Abb. 10...
  • Seite 19 Einzelteilliste Einzelteile (Fortsetzung) Pos. Einzelteil 0001 Vitogate 200, Typ KNX 0002 LON-Verbindungsleitung 0003 Steckernetzteil 0004 Zugentlastungen (Satz) 0005 Abdeckung Anschlussraum und Deckel 0006 Gehäuseunterteil mit Abdeckung Anschlussraum 0007 Montage- und Serviceanleitung Vitogate 200, Typ KNX...
  • Seite 20: Technische Daten Vitogate 200, Typ Knx

    Technische Daten Vitogate 200, Typ KNX Betriebsspannung – Nennstrom 400 mA Schutzklasse Schutzart IP 30 gemäß EN 60 529 Zul. Umgebungstemperatur Betrieb +5 bis +55 °C ■ Verwendung in Wohn- und Heizräumen (normale Um- gebungsbedingungen) Lagerung und Transport 20 bis +60 °C −...
  • Seite 21: Bescheinigungen

    Bescheinigungen Konformitätserklärung Vitogate 200, Typ KNX Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt: 2014/35/EU Niederspannungsrichtlinie 2014/30/EU EMV-Richtlinie 2011/65/EU RoHS II Angewandte Normen:...
  • Seite 22: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Anlagennummer............14 – Anlagennummer............14 Anschließen..............9 – Codierungen............14 Anschluss – Fehlerüberwachung..........14 – Steckernetzteil............8 – Kommunikationsmodul..........13 – Übersicht..............8 – Leitungslänge............7 Anzeigeelemente............12 – Regelung einbinden..........13 – Serviceanzeige............12 – Service-Taster............13 Bedienelemente............12 – Teilnehmer-Check........... 15 Bestimmungsgemäße Verwendung......5 –...
  • Seite 24: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7542150 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
