VIESMANN
Montage- und Serviceanleitung
für die Fachkraft

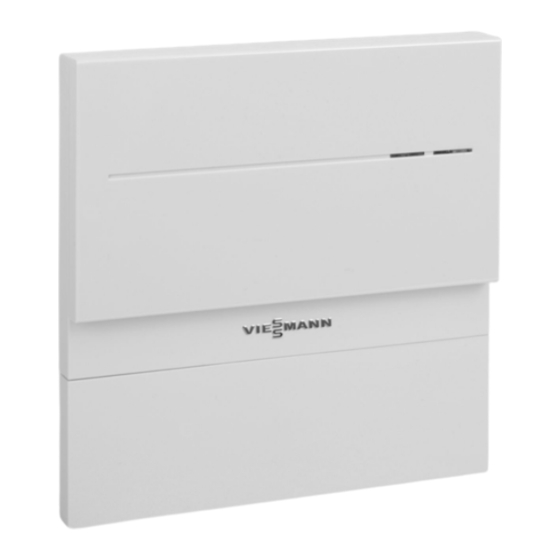

Vitogate 200
Typ KNX
Kommunikation von Heizungsanlagen über KNX-/EIB-Systeme
VITOGATE 200
Bitte aufbewahren!
5546194 DE
5/2019

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitogate 200 Typ KNX

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitogate 200 Typ KNX Kommunikation von Heizungsanlagen über KNX-/EIB-Systeme VITOGATE 200 Bitte aufbewahren! 5546194 DE 5/2019...
  • Seite 2: Erläuterung Der Sicherheitshinweise

    Die Instandsetzung von Bauteilen mit sicher- Spannungsfreiheit kontrollieren. heitstechnischer Funktion gefährdet den siche- ■ Anlage gegen Wiedereinschalten sichern. ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- Gefahr ginalteile ersetzt werden. Heiße Oberflächen können Verbrennungen zur Folge haben. Zusatzkomponenten, Ersatz- und Verschleißteile ■...
  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Abgasgeruch Gefahr Undichte oder verstopfte Abgasanlagen oder Gefahr unzureichende Zufuhr der Verbrennungsluft ver- Abgase können zu lebensbedrohenden Vergif- ursachen lebensbedrohliche Vergiftungen durch tungen führen. Kohlenmonoxid im Abgas. ■ Heizungsanlage außer Betrieb nehmen. Ordnungsgemäße Funktion der Abgasanlage Aufstellort belüften.
  • Seite 4: Inhaltsverzeichnis

    Mit Abdeckung ..................13 ■ Ohne Abdeckung ................13 ■ Inbetriebnahme ..................14 Vitotronic Regelung in LON einbinden ........... 14 Viessmann Anlagennummer und Teilnehmernummer ......15 ■ LON-Verbindung zur Vitotronic Regelung prüfen ....... 15 ■ Produktdatenbank .................. 16 Produktdatenbank ................16 ■...
  • Seite 5: Entsorgung Der Verpackung

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
  • Seite 6: Schutz Vor Unberechtigtem Zugriff

    Information Bestimmungsgemäße Verwendung (Fortsetzung) Bei den Kommunikations-Schnittstellen ist bauseits Die bestimmungsgemäße Verwendung setzt voraus, sicherzustellen, dass für alle verwendeten Übertra- dass eine ortsfeste Installation in Verbindung mit anla- gungsmedien die in den Produktunterlagen festgeleg- genspezifisch zugelassenen Komponenten vorgenom- ten Systemvoraussetzungen zu jedem Zeitpunkt vor- men wurde.
  • Seite 7: Ersatzteillisten

    Information Ersatzteillisten Informationen zu Ersatzteilen finden Sie in der Viessmann Ersatzteil-App.
  • Seite 8: Vitogate 200, Typ Knx Montieren

    Montageablauf Vitogate 200, Typ KNX montieren Achtung Hinweis Ungünstiges Raumklima kann zu Funktionsstö- Bei der Wahl des Montageorts Längen der Anschluss- rungen und Geräteschäden führen. leitungen im Lieferumfang beachten. ■ Der Aufstellraum muss trocken und frostsicher sein. Umgebungstemperaturen 0 bis 40 °C gewähr- ■...
  • Seite 9: Montageablauf

    Montageablauf Vitogate 200, Typ KNX montieren (Fortsetzung) Abdeckung abnehmen Achtung Bei angeschlossener Stromversorgung kann das Berühren von elektrischen Kontakten zu Geräteschäden führen. Vor Abnehmen der Abdeckung unbedingt das Steckernetzteil aus der Steckdose ziehen. Abb. 2 Übersicht der Anschlüsse Abb. 3 „1“...
  • Seite 10: Vitogate 200, Typ Knx Anschließen

    Montageablauf Vitogate 200, Typ KNX anschließen KNX/EIB Abb. 4 Vitogate 200, Typ KNX KNX TP-Verbindungsleitung LON-Verbindungsleitung zur Vitotronic Regelung Farbkennzeichnung nach IEC 60757: BK ( ) Schwarz – RD (+) Rot Ethernet-Verbindungsleitung (KNXnet/IP) 1. LON-Verbindungsleitung anschließen 3. Ethernet-Verbindungsleitung (KNXnet/IP) Vitogate 200, Typ KNX: anschließen ■...
  • Seite 11: Spannungsversorgung Herstellen

    Montageablauf Spannungsversorgung herstellen Achtung 2. Vitogate 200, Typ KNX schließen. Falls die Anschlusswerte des Netzteils nicht zur Leistungsaufnahme des Vitogate passen, kann 3. Steckernetzteil anschließen, siehe Kapitel „Inbe- dies zu Betriebsstörungen, zu Schäden am triebnahme“. Netzteil oder zu Schäden am Vitogate führen. Nur beiliegendes Steckernetzteil verwenden.
  • Seite 12: Anschlussraum Schließen

    Montageablauf Anschlussraum schließen Abb. 6...
  • Seite 13: Anzeige- Und Bedienelemente

    Inbetriebnahme Anzeige- und Bedienelemente Mit Abdeckung Bedeutung der LED „2“, „3“, „4“ siehe folgende Tabelle „Anzeigeelemente“. Abb. 7 Ohne Abdeckung Abdeckung entfernen siehe Seite 9. Abb. 8 „1“ bis „4“ LED, Bedeutung siehe folgende Tabelle „Anzeigeelemente“. „T1“ bis „T4“ Taster, Bedeutung siehe folgende Tabelle „Bedienelemente“.
  • Seite 14: Inbetriebnahme

    Inbetriebnahme Anzeige- und Bedienelemente (Fortsetzung) Bezeichnung Status Bedeutung KNX-/EIB-Serviceanzeige „2“ Normalbetrieb Rot blinkend Physikalische KNX-/EIB-Adresse wird über ETS (EIB- Tool-Software) geprüft Empfängt physikalische KNX-/EIB-Adresse und Appli- kation Anzeige KNX TP-Verbindungsstatus „3“ KNX TP nicht aktiv Gelb KNX TP angeschlossen Gelb blinkend Datenübertragung im KNX TP aktiv Anzeige für Betriebszustand „4“...
  • Seite 15: Viessmann Anlagennummer Und Teilnehmernummer

    Inbetriebnahme Vitotronic Regelung in LON einbinden (Fortsetzung) Viessmann Anlagennummer und Teilnehmernummer LON-Anlagennummer, LON-Teilnehmernummer und Hinweis weitere Funktionen an Vitotronic Regelung einstellen. Innerhalb des LON darf die gleiche Teilnehmernum- ■ mer nicht zweimal vergeben werden. Serviceanleitung der Vitotronic Regelung und ■...
  • Seite 16: Produktdatenbank

    Gerätedaten für den Systemintegrator In den Gerätedaten sind alle für die ETS erforderlichen Daten für Viessmann Geräte enthalten. Neue Viessmann Geräte und Gerätetypen können durch ein Update der Gerätedaten hinzugefügt werden. Nach dem Einlesen der Gerätedaten in Vitogate 200 stehen die Datenpunkte in den entsprechenden KNX-DPT (KNX-Datenpunkttypen) für die Parametrierung mit der...
  • Seite 17: Lon-Verbindungsfehler

    Störungsbehebung LON-Verbindungsfehler Falls ein LON-Teilnehmer (z. B. Vitotronic Regelung) Falls der Datenpunkt Störungsmeldung für diesen ausfällt, werden keine Daten dieses LON-Teilnehmers LON-Teilnehmer belegt ist, kann eine entsprechende mehr zum KNX-/EIB-System übertragen. Fehlermeldung im KNX-/EIB-System angezeigt wer- den. Werkseitige Einstellung wiederherstellen 1.
  • Seite 18: Vitogate 200, Typ Knx

    Technische Daten Vitogate 200, Typ KNX Betriebsspannung – Nennstrom 400 mA Schutzklasse Schutzart IP 30 gemäß EN 60 529 Zul. Umgebungstemperatur Betrieb +5 bis +55 °C ■ Verwendung in Wohn- und Heizräumen (normale Um- gebungsbedingungen) Lagerung und Transport 20 bis +60 °C −...
  • Seite 19: Bescheinigungen

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebs- verhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die vollständige Konformitätserklärung ist mit Hilfe der Herstell-Nr.
  • Seite 20 Stichwortverzeichnis Stichwortverzeichnis Anlagennummer............15 – Anlagennummer............15 Anschließen............... 10 – Codierungen............15 Anschluss – Fehlerüberwachung..........15 – Steckernetzteil............9 – Kommunikationsmodul..........14 – Übersicht..............9 – Leitungslänge............8 Anzeigeelemente............13 – Regelung einbinden..........14 – Serviceanzeige............13 – Service-Taster............14 Bedienelemente............13 – Teilnehmer-Check........... 16 Bestimmungsgemäße Verwendung......5 –...
  • Seite 24 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
