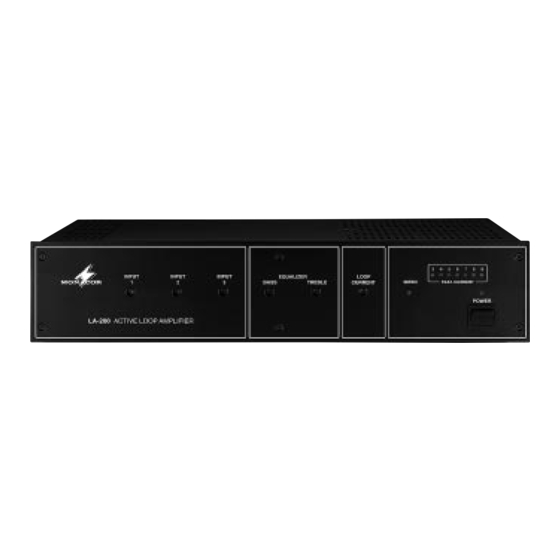

SCHLEIFENVERSTÄRKER
FÜR INDUKTIVE AUDIOÜBERTRAGUNG
LOOP AMPLIFIER FOR INDUCTIVE AUDIO TRANSMISSION
LA-200
Best.-Nr. 17.2110
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
MODE D'EMPLOI
ISTRUZIONI PER L'USO
GEBRUIKSAANWIJZING
INSTRUKCJA OBSŁUGI
SIKKERHEDSOPLYSNINGER
SÄKERHETSFÖRESKRIFTER
TURVALLISUUDESTA
LA-400
Best.-Nr. 17.3790
Werbung
Verwandte Anleitungen für Monacor LA-200
Inhaltszusammenfassung für Monacor LA-200
- Seite 1 SCHLEIFENVERSTÄRKER FÜR INDUKTIVE AUDIOÜBERTRAGUNG LOOP AMPLIFIER FOR INDUCTIVE AUDIO TRANSMISSION LA-200 LA-400 Best.-Nr. 17.2110 Best.-Nr. 17.3790 BEDIENUNGSANLEITUNG INSTRUCTION MANUAL MODE D’EMPLOI ISTRUZIONI PER L’USO GEBRUIKSAANWIJZING INSTRUKCJA OBSŁUGI SIKKERHEDSOPLYSNINGER SÄKERHETSFÖRESKRIFTER TURVALLISUUDESTA...
- Seite 2 Bevor Sie einschalten … Before switching on … Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät We wish you much pleasure with your new MONACOR von MONACOR. Bitte lesen Sie diese Bedienungsanlei- unit. Please read these operating instructions carefully tung vor dem Betrieb gründlich durch.
- Seite 3 INPUT INPUT INPUT EQUALIZER LOOP SIREN PEAK CURRENT ® BASS TREBLE CURRENT POWER LA-200 ACTIVE LOOP AMPLIFIER Œ METAL LOSS CORRECTION SLAVE dB / Oct. LOOP OUTPUT ALARM INPUT INPUT 3 INPUT 2 INPUT 1 PUSH PUSH PUSH LOAD IMPEDANCE: MIN.
-
