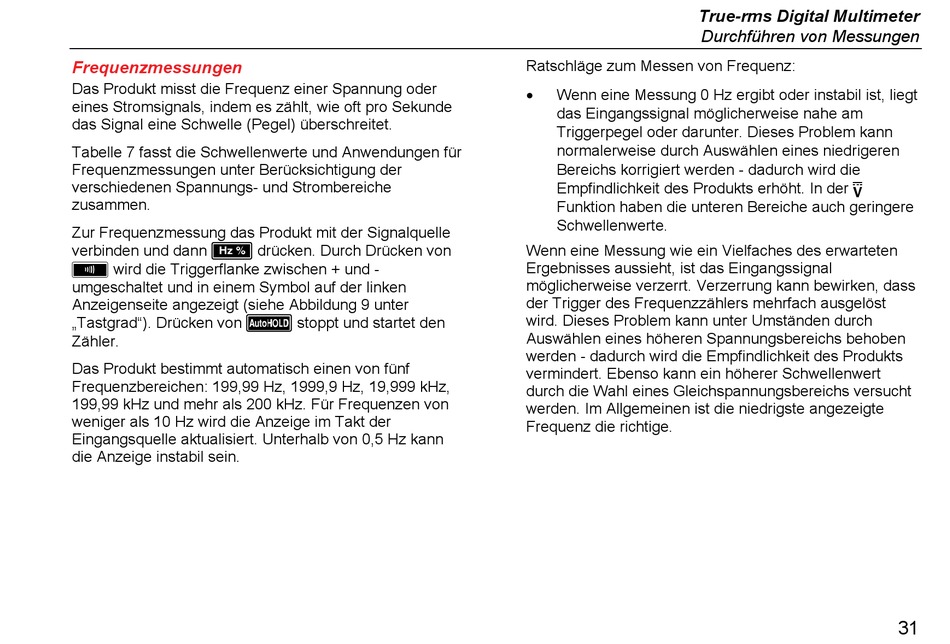

Frequenzmessungen

Das Produkt misst die Frequenz einer Spannung oder
eines Stromsignals, indem es zählt, wie oft pro Sekunde
das Signal eine Schwelle (Pegel) überschreitet.
Tabelle 7 fasst die Schwellenwerte und Anwendungen für
Frequenzmessungen unter Berücksichtigung der
verschiedenen Spannungs- und Strombereiche
zusammen.
Zur Frequenzmessung das Produkt mit der Signalquelle
G
verbinden und dann
E wird die Triggerflanke zwischen + und -
umgeschaltet und in einem Symbol auf der linken
Anzeigenseite angezeigt (siehe Abbildung 9 unter
„Tastgrad"). Drücken von D
Zähler.
Das Produkt bestimmt automatisch einen von fünf
Frequenzbereichen: 199,99 Hz, 1999,9 Hz, 19,999 kHz,
199,99 kHz und mehr als 200 kHz. Für Frequenzen von
weniger als 10 Hz wird die Anzeige im Takt der
Eingangsquelle aktualisiert. Unterhalb von 0,5 Hz kann
die Anzeige instabil sein.
drücken. Durch Drücken von
stoppt und startet den
True-rms Digital Multimeter
Durchführen von Messungen
Ratschläge zum Messen von Frequenz:
•
Wenn eine Messung 0 Hz ergibt oder instabil ist, liegt
das Eingangssignal möglicherweise nahe am
Triggerpegel oder darunter. Dieses Problem kann
normalerweise durch Auswählen eines niedrigeren
Bereichs korrigiert werden - dadurch wird die
Empfindlichkeit des Produkts erhöht. In der L
Funktion haben die unteren Bereiche auch geringere
Schwellenwerte.
Wenn eine Messung wie ein Vielfaches des erwarteten
Ergebnisses aussieht, ist das Eingangssignal
möglicherweise verzerrt. Verzerrung kann bewirken, dass
der Trigger des Frequenzzählers mehrfach ausgelöst
wird. Dieses Problem kann unter Umständen durch
Auswählen eines höheren Spannungsbereichs behoben
werden - dadurch wird die Empfindlichkeit des Produkts
vermindert. Ebenso kann ein höherer Schwellenwert
durch die Wahl eines Gleichspannungsbereichs versucht
werden. Im Allgemeinen ist die niedrigste angezeigte
Frequenz die richtige.
