3 Bedienung
1 3
2 4 5

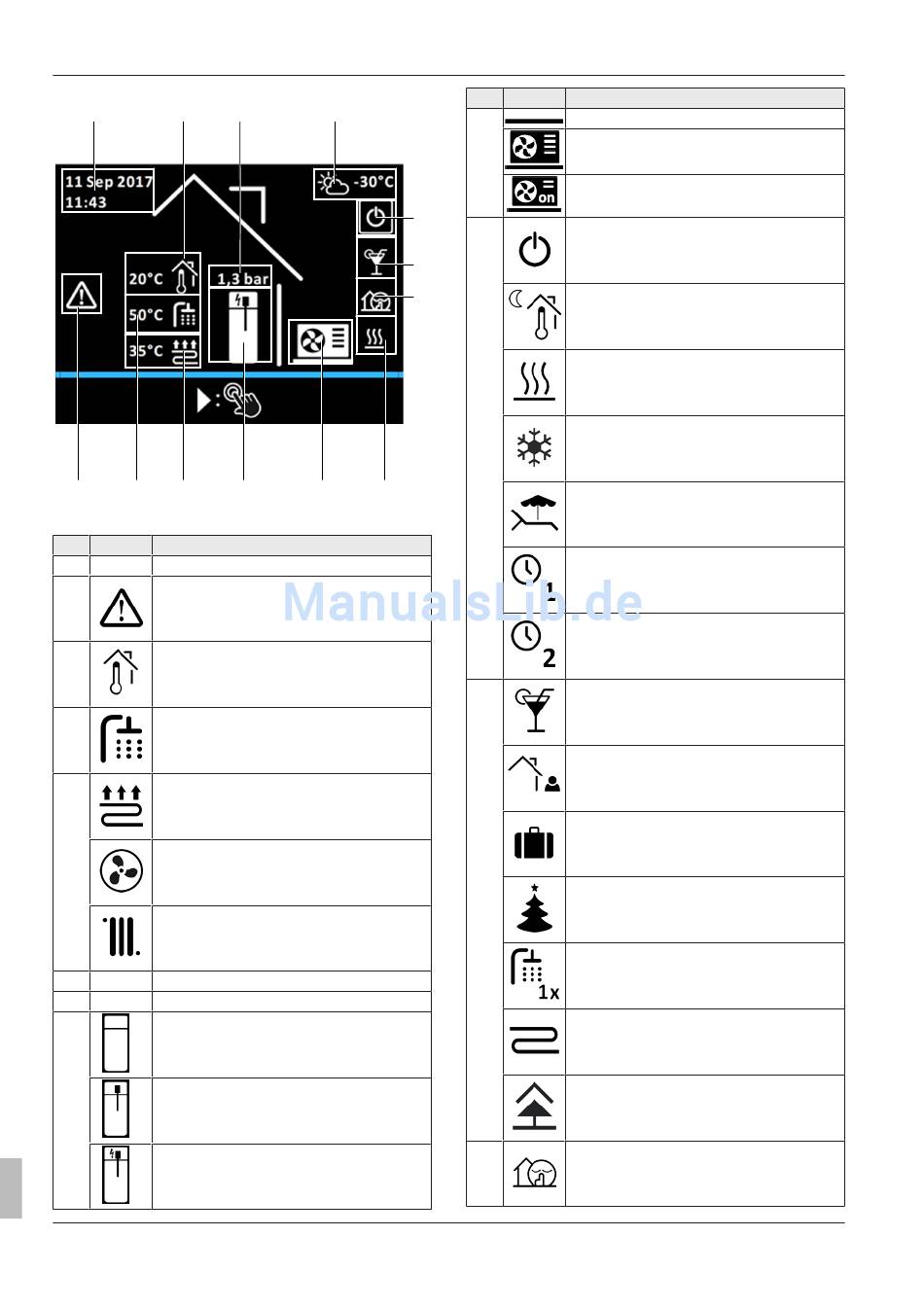

Bild 3-2 Anzeigeposition auf dem Startbildschirm
Pos. Symbol Erklärung
1 Datum und Uhrzeit
2 Fehlermeldung
3 Nur bei angeschlossenem Raumgerät: Raum-
Temperatur
4 Warmwasser-Temperatur
5 Vorlauftemperatur Fußbodenheizung
Vorlauftemperatur Konvektorheizung
Vorlauftemperatur Radiatorheizung
6 Außentemperatur
7 Druck im Heizkreis
8 Speicherbehälter ohne Heizstab
Speicherbehälter mit angeschlossenem Heizstab
(aus)
Speicherbehälter mit angeschlossenem Heizstab
(an)
Betriebsanleitung
8
7 6
8 9 13
Pos. Symbol Erklärung
9 Kein Außengerät erkannt
Außengerät vorhanden, Verdichter aus
Außengerät vorhanden, Verdichter an
10
10 Betriebsart: Bereitschaft
11
Betriebsart: Absenken
12
Betriebsart: Heizen
Betriebsart: Kühlen
Betriebsart: Sommer
Betriebsart: Automatik 1
Betriebsart: Automatik 2
11 Sonderprogramm: Party
Sonderprogramm: Abwesend
Sonderprogramm: Urlaub
Sonderprogramm: Feiertag
Sonderprogramm: 1x Warmwasser
Sonderprogramm: Estrich
Sonderprogramm: Entlüften
12 Flüsterbetrieb ein
RoCon+ HP
Regelung RoCon+ HP
