Belegreifheizen
Der Austrocknungsverlauf für den Estrich ist nicht genau vorherzu-
sagen. Bei hoher Luftfeuchtigkeit kommt er unter Umständen ganz
zum Erliegen. Eine Beschleunigung des Austrocknungsvorgangs
kann durch den Betrieb der Fußbodenheizung (Belegreifheizen)
oder Maßnahmen wie das mechanische Trocknen erreicht werden.
Jedes Belegreifheizen ist als extra Leistung nach VOB, gesondert
durch den Bauherrn zu beauftragen. Die Belegreife ist Vorausset-
zung für den Beginn der Arbeiten des Oberbodenlegers, damit er ein
mangelfreies Werk erstellen kann.
Mit Standardeinstellungen kann das kombinierte Funktions- und Be-
legreifheizprogramm aktiviert werden, um eine für die Belegreife er-
forderliche Restfeuchtigkeit des Estrichs zu erreichen (siehe Bild
3-20). Die Restfeuchte des Estrichs ist jedoch grundsätzlich mess-
technisch zu überprüfen, bevor ein Bodenbelag verlegt wird.

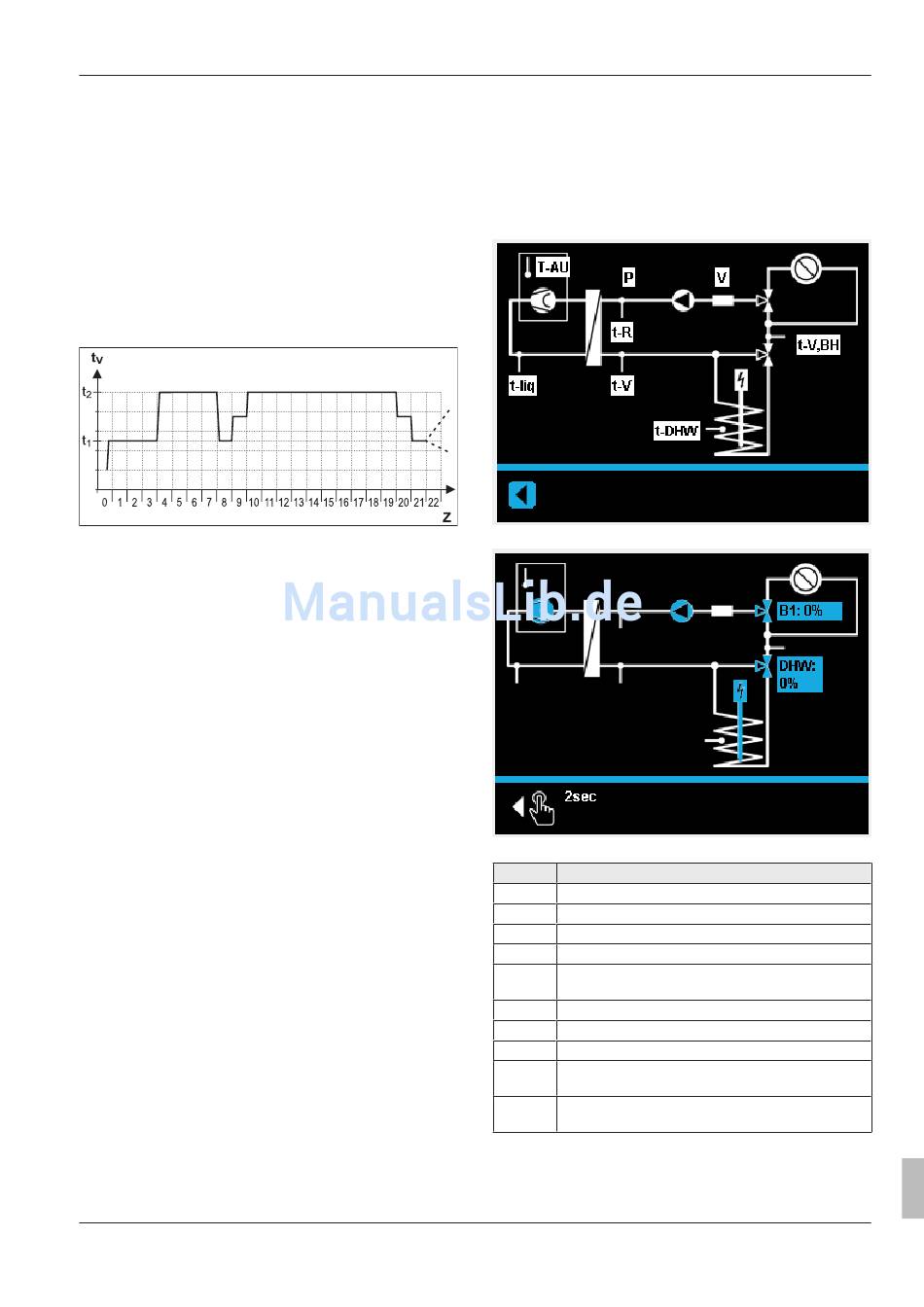

Bild 4-6 Zeitlicher Ablauf des Estrichprogramms beim kombinier-
ten Funktions- und Belegreifheizen (Legende siehe
4-8)
Weiterführende Erklärungen und mögliche Einstellwerte zu dieser
Funktion finden Sie in Kap. 7.6.
4.5.8

Configuration Wizard

[→ Hauptmenü → Konfiguration → Wizard]
In diesem Menü kann der Configuration Wizard manuell gestartet
werden. Nach dem Start muss der Menüführung des Configuration
Wizard gefolgt werden. Siehe Kap.
4.5.9

CUI Reset

[→ Hauptmenü → Konfiguration → CUI Reset]
In diesem Menü kann die Anlagenkonfiguration auf den Ausliefe-
rungszustand zurückgesetzt werden. Im Anschluss ist eine komplet-
te Neukonfiguration des Systems notwendig. Dieser Reset kann bei
Software-Updates oder grundlegenden Änderungen des RoCon-
Systems erforderlich sein.
4.5.10

Parameter Reset

[→ Hauptmenü → Konfiguration → Parameter Reset]
In diesem Menü können alle kundenspezifischen Parametereinstel-
lungen auf Werkseinstellung zurückgesetzt werden. Dies kann
zweckdienlich sein, wenn die HPSU compact nicht mehr ordnungs-
gemäß funktioniert und keine anderen Ursachen für das Fehlverhal-
ten feststellbar sind.
4.6

Info

[→ Hauptmenü → Info]
In diesem Menü werden alle Anlagentemperaturen, der Wärmeer-
zeugertyp, diverse Softwareinformationen sowie die Betriebszustän-
de aller Anlagenkomponenten angezeigt. Die Anzahl der angezeig-
ten Parameter ist abhängig von den angeschlossenen Komponen-
ten. Es können keine Einstellungen an diesen Werten vorgenommen
werden.
RoCon+ HP
Regelung RoCon+ HP
008.1444649_00 – 06/2018 – DE
Tab.
5.1.
4.6.1

Aktuell

[→ Hauptmenü → Info → Aktuell]
Dieses Menü zeigt das Hydraulikschema des Systems. Auf der ers-
ten und zweiten Seite sind Sensoren und die zugeordneten, aktuel-
len Werte dargestellt. Auf der dritten Seite sind Verdichter, Pumpe
und Heizstab weiß dargestellt, wenn sie inaktiv sind, und blau, wenn
sie aktiv sind. Für die beiden Mischventile wird die aktuelle Ventil-
stellung gezeigt.
Bild 4-7 Hydraulikschaltbild - Erste Seite
Bild 4-8 Hydraulikschaltbild - Zweite Seite
Pos. Bezeichnung
t-AU Außentemperaturfühler
P Druck
V Volumenstrom
t-R Temperatur Heizung Rücklauf
t-V,BH Temperatur Heizung Vorlauf ggf. nach Heizungsunter-
stützungswärmetauscher
t-liq Kältemitteltemperatur
t-V Vorlauftemperatur nach dem Plattenwärmetauscher
t-DHW Temperatur im Warmwasserspeicher
B1 Aktuelle Stellung der Mischventils 3UVB1 (0%: Heiz-
netz; 100%: Interner Bypass)
DHW Aktuelle Stellung des Mischventils 3UV DHW (0%: Heiz-
netz; 100%: Warmwasserspeicher)
Tab. 4-9 Legende zu den Hydraulikschaltbildern
4 Funktion
Betriebsanleitung
23
